2重シールド＆ローコスト
1.5Dケーブル、外径Φ3mm
柔軟で使いやすい
安価な配線用途に
~15GHz(MAX)
-35℃～+85℃

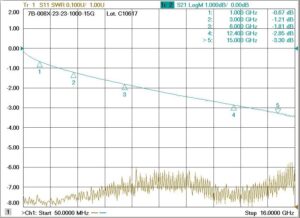

I.L. 0.67dB/m@1GHz
※7B-008X-･･･RoHS対応
5B-008X-･･･非RoHS対応
特徴
- 0.67dB/m@1GHz
- ~6GHz標準 ~15GHz（Max）
- ローコストでありながらも安定した伝送特性
- 基板付け用、片側オープン（芯出し加工）などにも対応
- SMA、BNC、MMCXなど、多くのコネクタに適合します
ケーブル仕様 (mm)
- 外径Φ3
- 外被材質PVC 黒
- 中心導体Φ0.6（Φ0.2×7本）撚線
- 外部導体2重シールド（銅箔+編組）
- 絶縁体Φ1.65 発砲ポリエチレン
- 最小曲げR内R10
7B-008X-23-23-500 / SMA(P)-SMA(P) 500mm ~6GHz
7B-008X-23-23-1000 / SMA(P)-SMA(P) 1000mm ~6GHz
7B-008X-23-23-1500 / SMA(P)-SMA(P) 1500mm ~6GHz
7B-008X-23-23-2000 / SMA(P)-SMA(P) 2000mm ~6GHz
製品名の構成
7B - 008X - 23 - 53 - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥
| ① | 5B | 非RoHs対応品 | |
| 7B | RoHs対応品 | ||
| ② | 008X | ケーブル種類 | |
| ③ ④ |
23 | SMA(P) | ～6GHz（~15GHz ※） |
| 53 | SMA(J) | ～6GHz（~15GHz ※） | |
| SMALP | SMA L(P) | ~6GHz | |
| 応相談 |
MMCX | 応相談 |
|
| BNC | |||
| SMB | |||
| ⑤ | □□□□ | ケーブル長さ(mm) | |
| ⑥ | 記入なし | 標準仕様 | |
| 15G | 周波数 ~15GHz上限 ※ | SMA（ストレート）のみに対応 | |
標準仕様の場合は⑥の記入は不要です。
