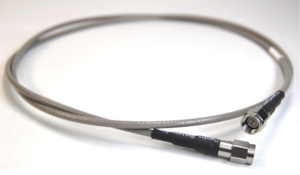

高屈曲で屈曲耐性に優れた柔軟なフレキシブルケーブル
３重シールドタイプ
N、SMAコネクタに対応
測定から配線用途までオールマイティーにご使用頂けます。
特徴
- 高屈曲/耐屈曲柔軟ケーブル
- ～18GHz(Typ.)
- 3重シールド
ケーブル仕様（ｍｍ）
- 外径Φ3
- 外被材質FEP 灰
- 中心導体Φ0.8mm 銀メッキ軟銅 撚り線
- 外部導体3重シールド
- 誘電体Φ2.3 Microporous PTFE
- 最小曲げR内R20
カタログ
5B-041-96-96-500 / SMA(P)-SMA(P) 500mm ~18GHz

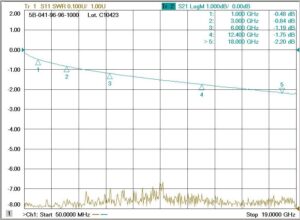

5B-041-96-96-1000 / SMA(P)-SMA(P) 1000mm ~18GHz
製品名の構成
5B - 041 - 96 - 99 - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥
| ① | 5B | 非RoHs対応品 | |
| 7B | RoHs対応品 | ||
| ② | 041 | ケーブル種類 | |
| ③ ④ |
96 | SMA(P) | ～18GHz（~6GHz ※） |
| 99 | SMA(J) | ～18GHz（~6GHz ※） | |
| 57 | SMA L(P) | ~18GHz | |
| NP | N(P) | ~12.4GHz | |
| 96SWP | SMA(P) 首元スイープ加工 | ～18GHz（~6GHz ※） | |
| カスタム応相談 | N(J) | 応相談 | |
| ⑤ | □□□□ | ケーブル長さ(mm) | |
| ⑥ | 記入なし | 標準仕様 | SMA(～18GHz)、N(~12.4GHz) |
| 6G | 周波数 ~6GHz上限 ※ | SMAのローコスト版。SMAのみに対応 |
標準仕様の場合は⑥の記入は不要です。
