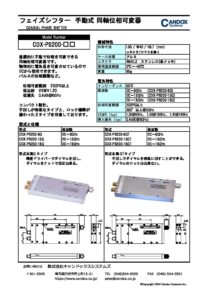

直感的に手動で位相を可変できる、同軸位相可変器です。
物理的に電気長を可変させているので、DCから使用できます。
パルスの位相調整など。
周波数最大 DC~18GHz
型名 | CDX-PS200-▢▢ |
周波数 1(型名) | DC~6GHz(CDX-PS200-6G) |
周波数 2(型名) | DC~13GHz(CDX-PS200-13G) |
周波数 3(型名) | DC~18GHz(CDX-PS200-18G) |
VSWR 1 | 1.20(TYP)@6GHz |
VSWR 2 | 1.30(TYP)@13GHz |
VSWR 3 | 1.40(TYP)@18GHz |
位相可変範囲 | 200PS以上 |
360°以上@5GHz | |
入出力インピーダンス | 50Ω |
入出力コネクタ | SMA(J) |
サイズ | L95 / W40 / H9.7 (mm) コネクタ/ツマミを除く |
