YIGコンポーネント (発振器/バンドパスフィルタ)

共振器にYIG(イットリウム・アイアン・ガーネット)という材料を使ったデバイス
YIG共振器のQ値が非常に高いため一般的なVCOに比べて低位相雑音ながら広帯域発振が可能

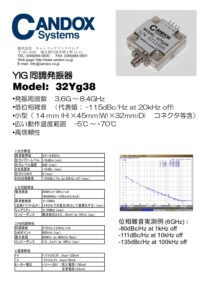

YIG 発振器

型名 32Yg38
周波数 3.6~8.4GHz
雑音特性 115dBc/Hz@20kHz off
出力レベル +10dBmmin
出力端子 SMA(J)
電流感度 20MHz/mA
サイズ W30×D30×H22(mm)

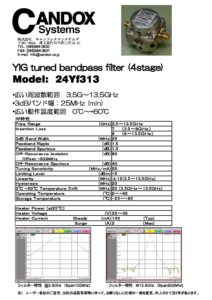

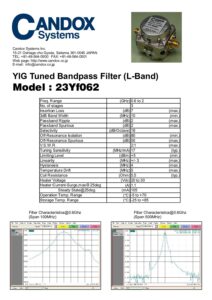

YIG バンドパスフィルタ

型名 24Yf313
周波数 3.5~13.5Hz
挿入損失 7dB(3.5~8GHz)
3dB帯域幅 >25MHz
通過域リップル 1.5dBmax
アイソレーション >40dB
出力レベル +5dBm
直線性 ±12MHz
ヒステリシス 20MHz
サイズ W35×D35×H35(mm)
