シールド効果60dB以上を備えた、高遮蔽性のシールドボックスです。
基本的にはユーザー様のご要望によるカスタムで製作いたします。
大きさ （卓上のものから工場検査ライン設置型まで各種対応）、機構、インターフェース、内部照明、カメラ機能など。
特徴

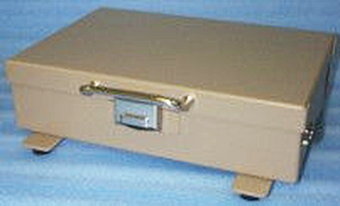

卓上タイプの蓋ロックにはワンタッチ機構を採用しており、繰り返しの開閉作業でも片手で容易に行うことができます。
ガスケットやダンパー、ヒンジなどの消耗品は交換が可能です。
当社のアンテナ、コネクタ、プローブ技術とその測定技術により、再現性の高い検査器を製作いたします。
シールド効果 shielding effectiveness
キャンドックスシステムズのシールドボックスは、開口部の四方（前後左右）とコネクタ、インターフェースからの 電波漏れを 測定し確実なシールド効果の検査を実施しています。

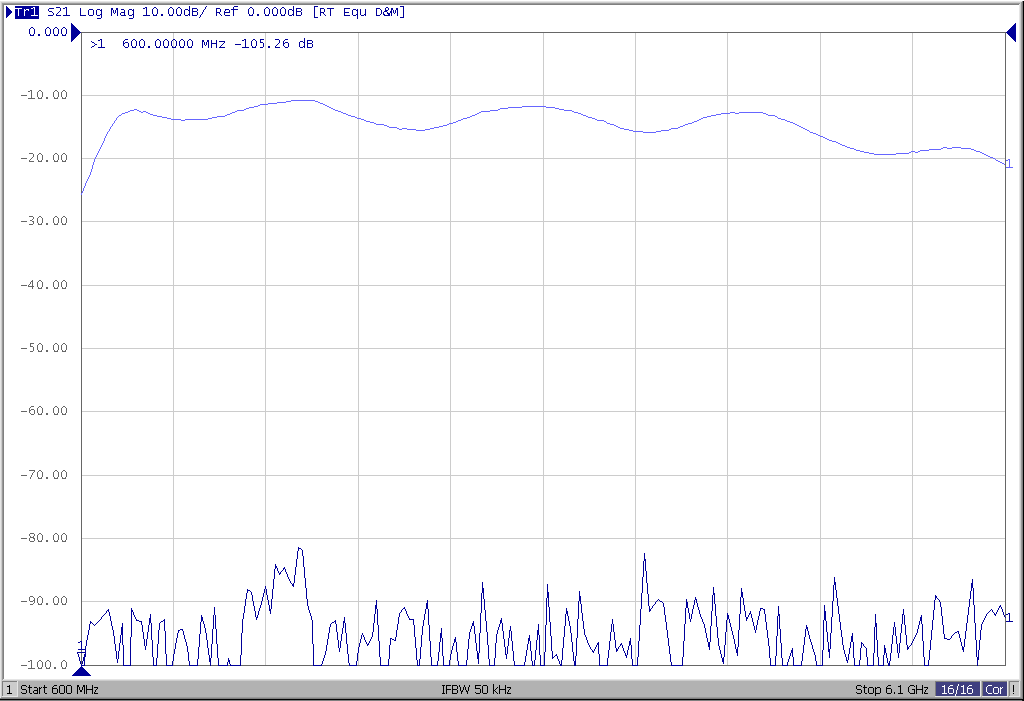

特に注意が必要なUSBポートやDsubコネクタのシールドに関しては、十分に配慮した設計と出荷検査を行っております。

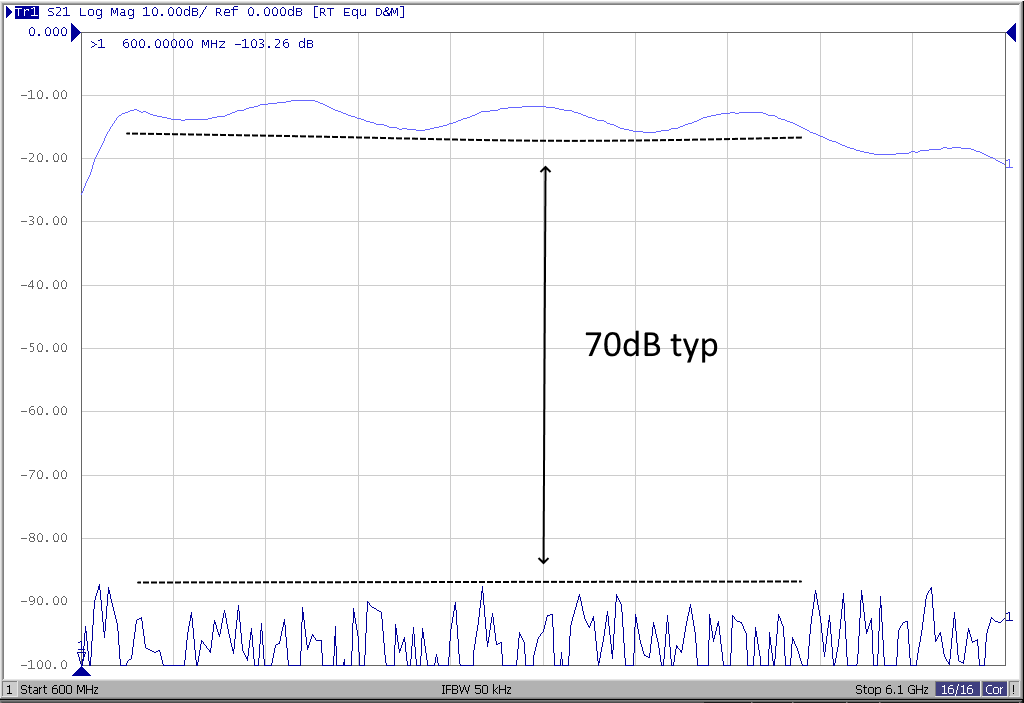

シールド効果：実力値70dB（当社のアンテナを用いた相対的な試験結果です）
シールドボックス（インターフェースは一例）

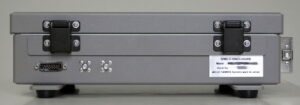

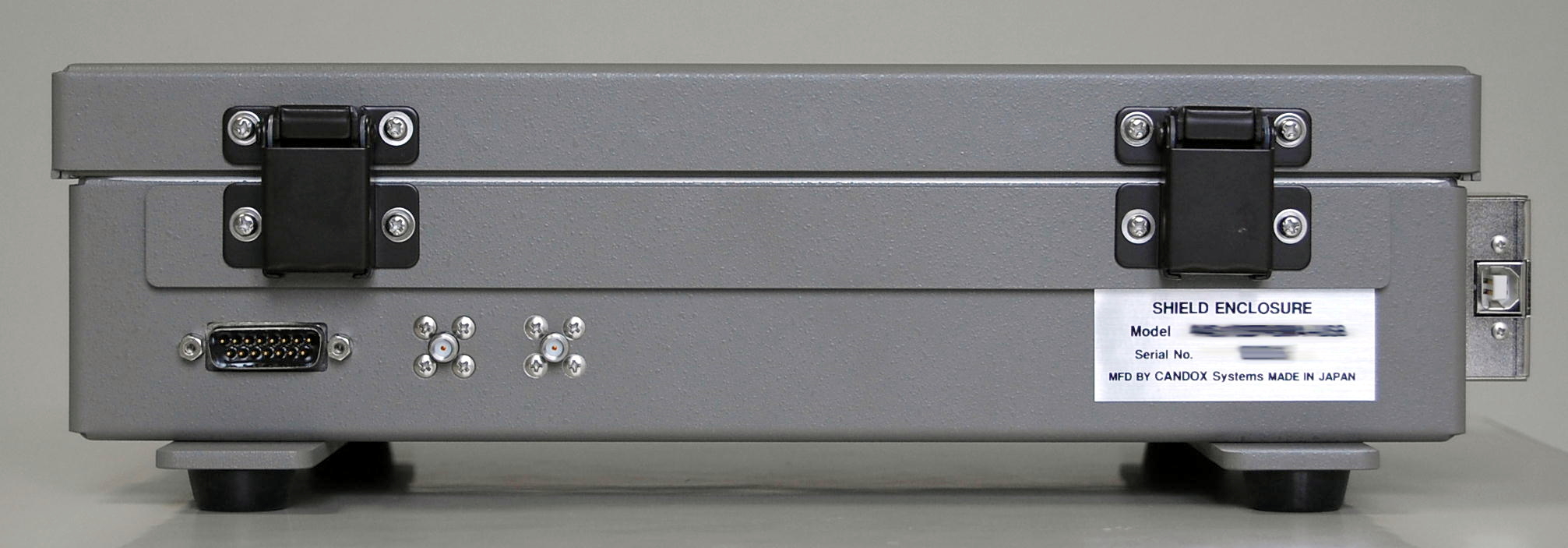

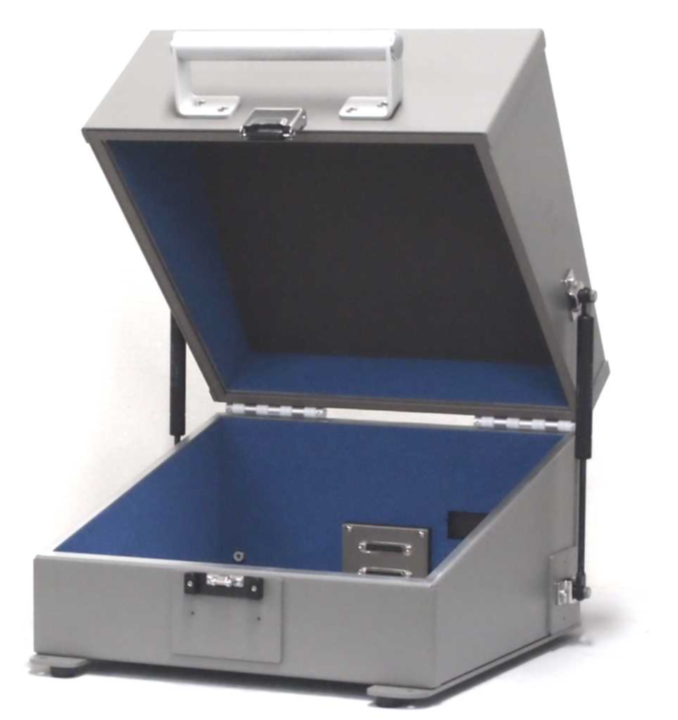

外観例（I/Fは一例）

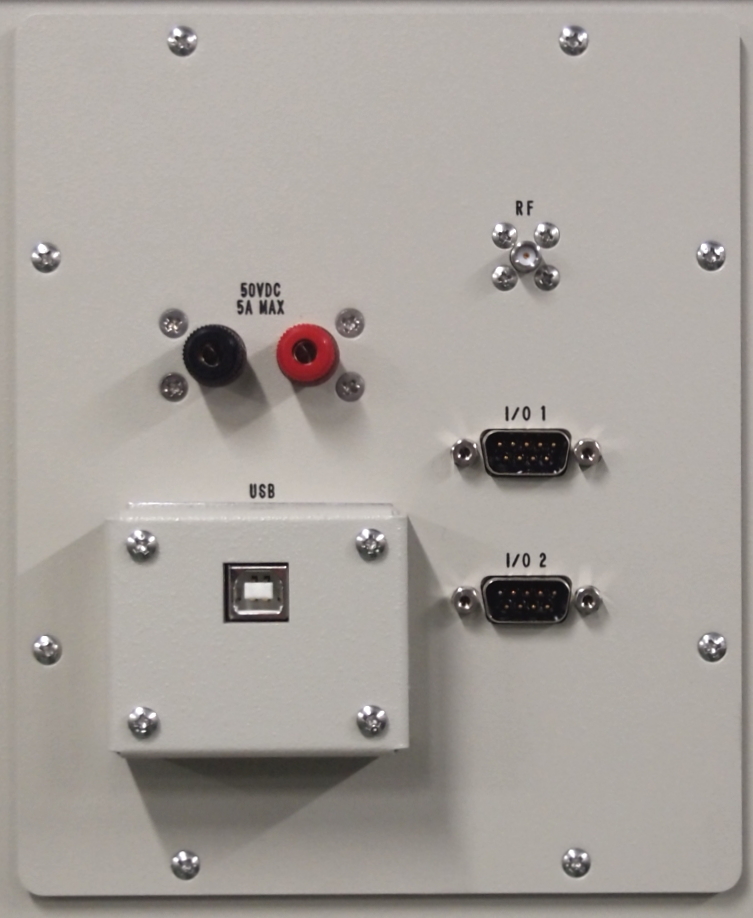

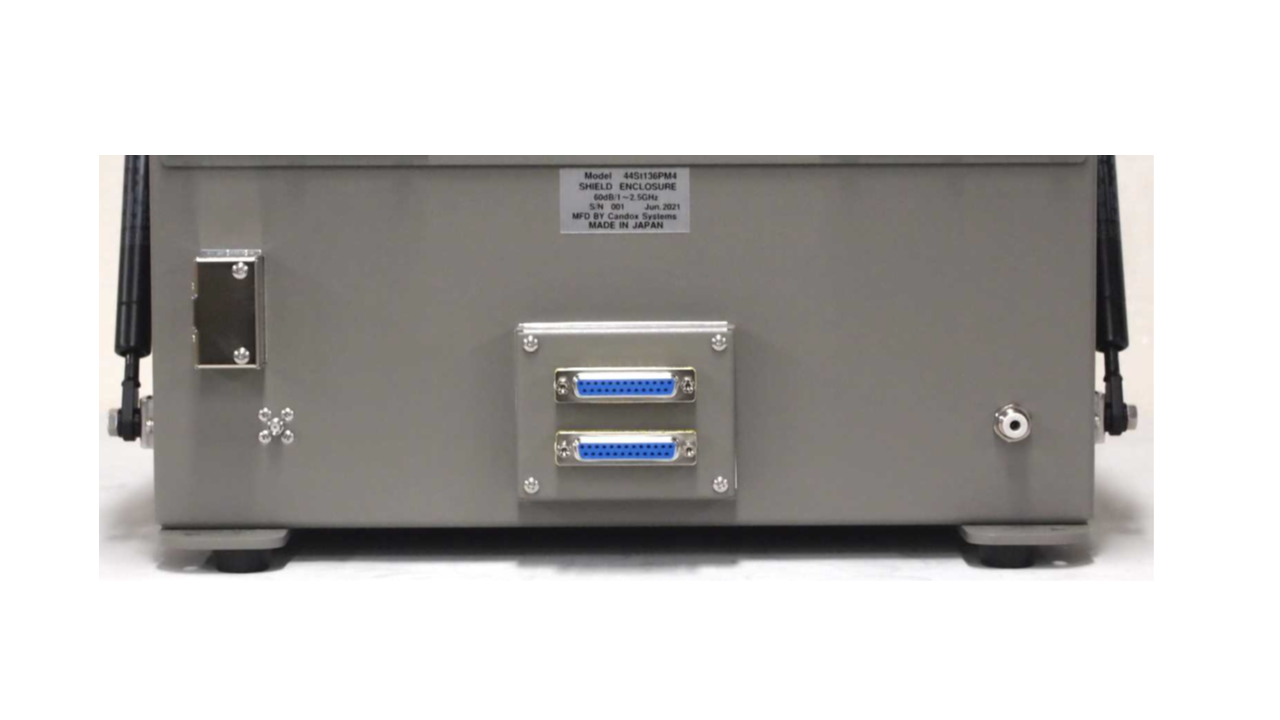

I/F例
| 小型 | 中型 | 大型 | |

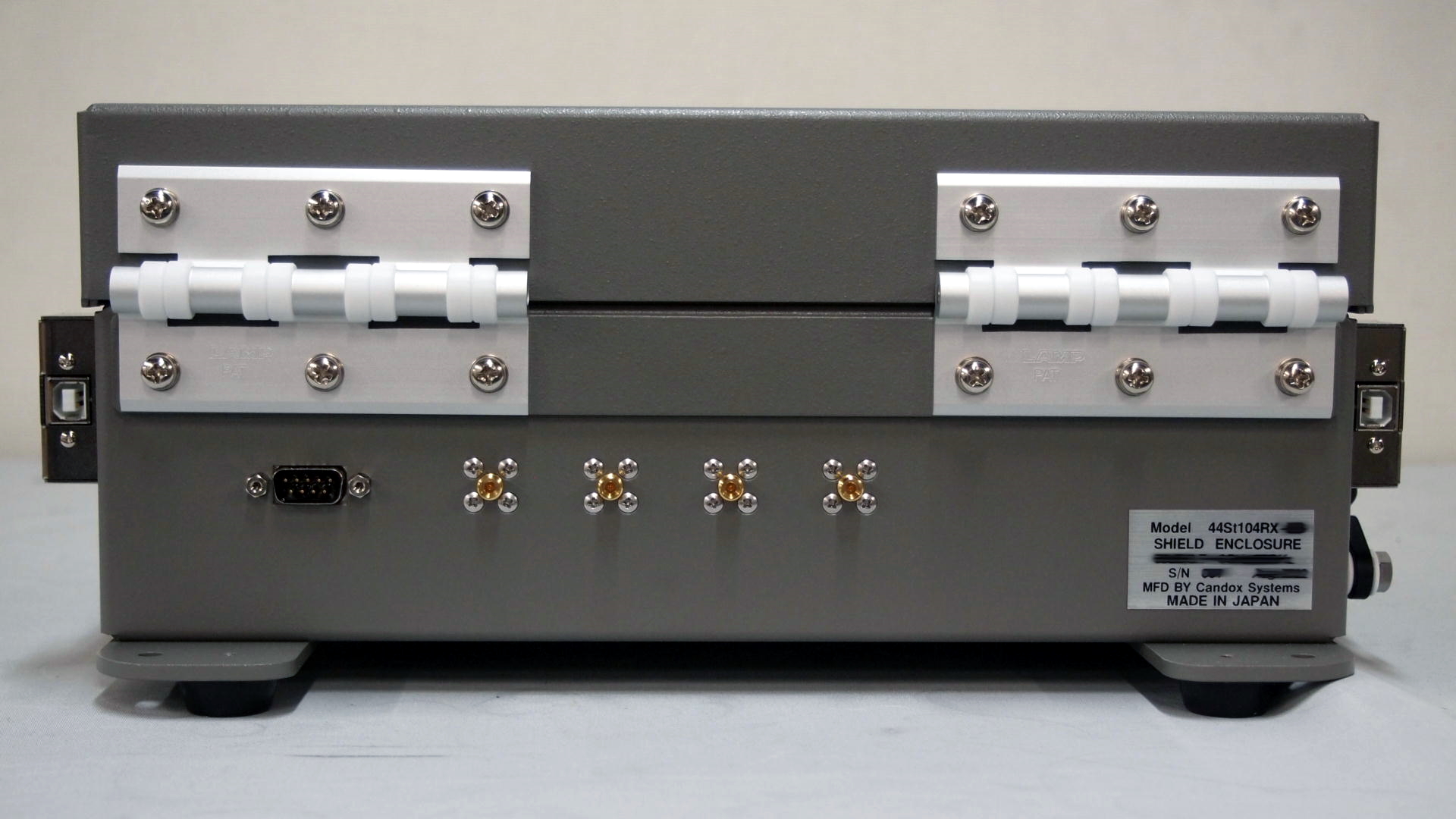

| 44St104RX | 44St136PM | 44St141 | |
| 周波数 | 0.7~3.0GHz | 0.7~3GHz | 0.7~6GHz |
| シールド特性（保証値） | 60dB | 60dB | 60dB |
| 内寸(mm) | W:276×D:226×H:107 | W:340×D:340×H:225 | W:486×D:536×H:445 |
| 外寸(mm) | W:322×D:310×H:132 | W:370×D:370×H:250 | W:625×D:618×H:530 |
| I/F端子（一例） | SMA(J-J)×4、Dsub9×1、USB2.0×2など | SMA(J-J)×1、Dsub25×2 USB2.0×1など | SMA(J-J)×2、Dsub9×1など |

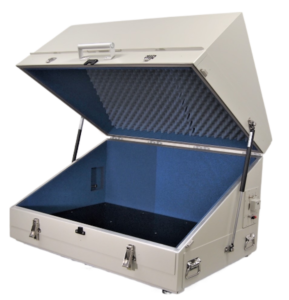

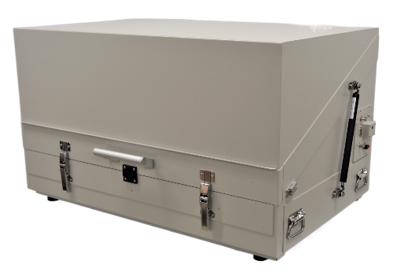

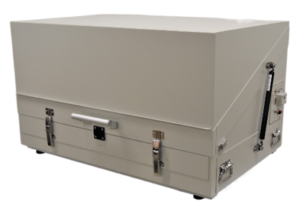

大型＆横長タイプも可能
| 横長＆大型 |
| 型名：44St141JK |
| 周波数：0.7~6GHz |
| シールド特性：60dB |
| 内寸：W:1000×D:640×H:410 |
| 外寸：W:1130×D:710×H:610 |
| SMA(J-J)×2、Dsub9×1、USB2.0×1など |

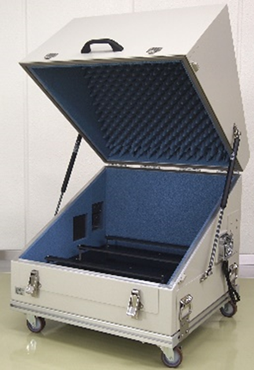

大型・高背型のシールドボックス

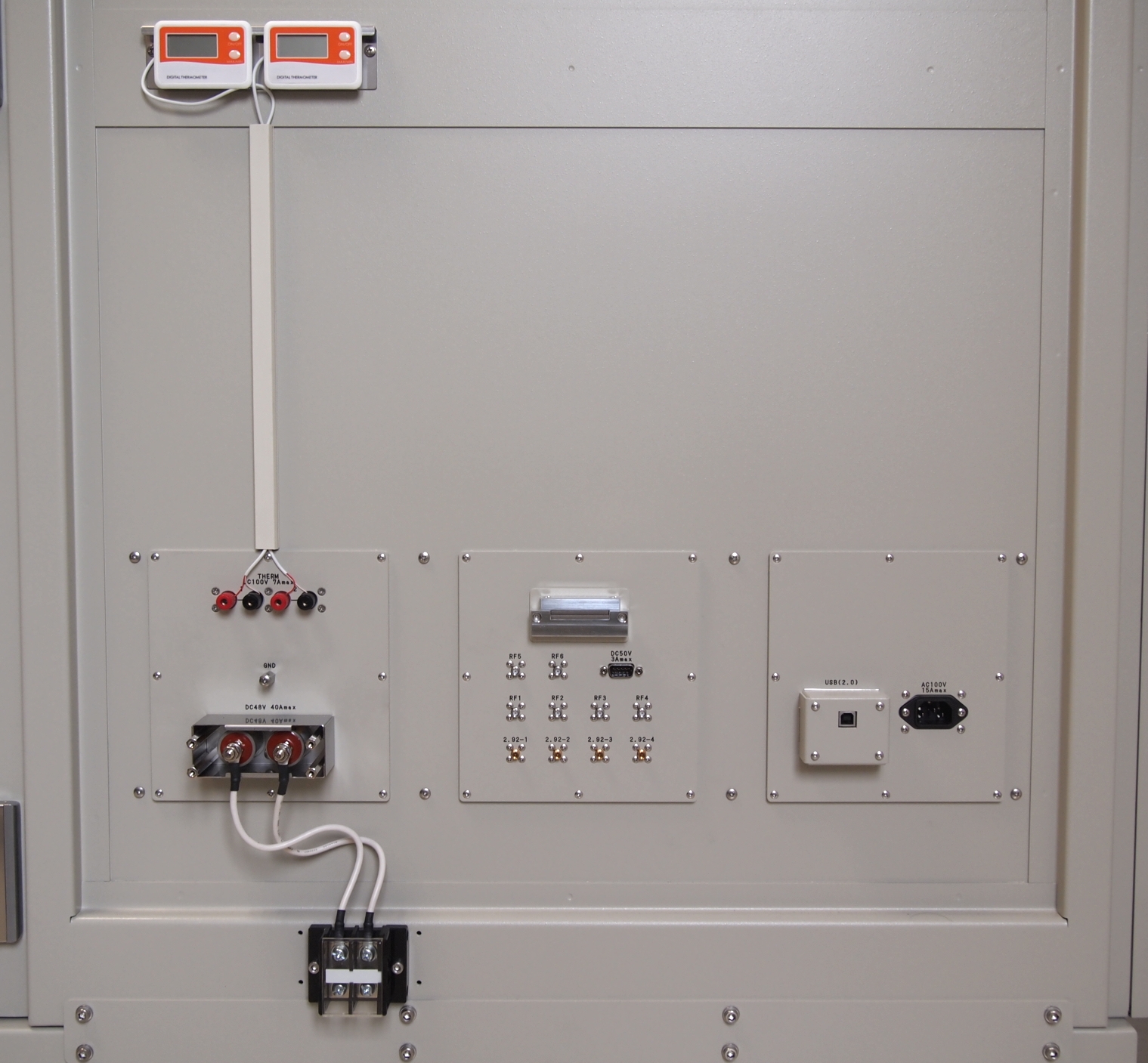

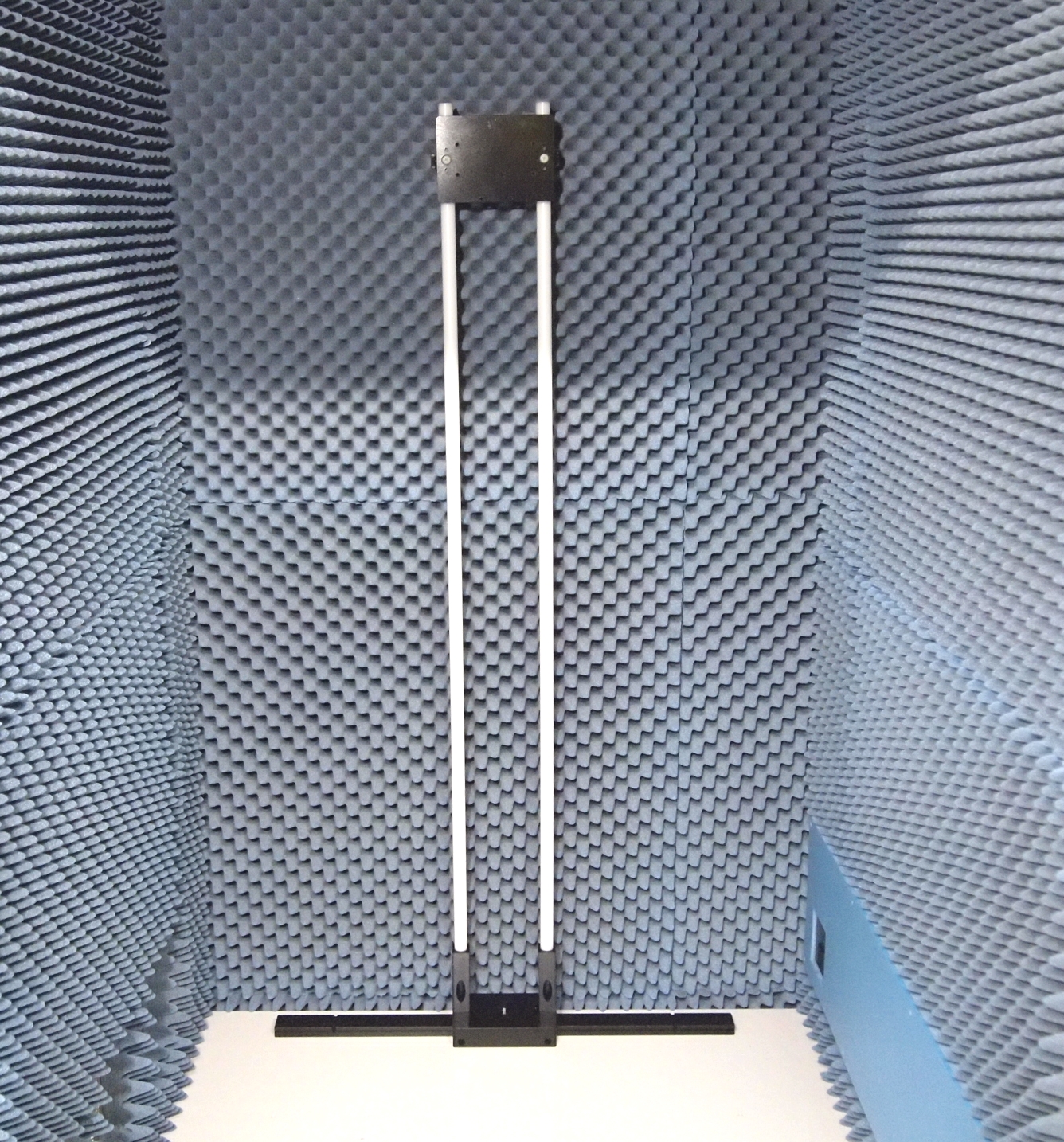

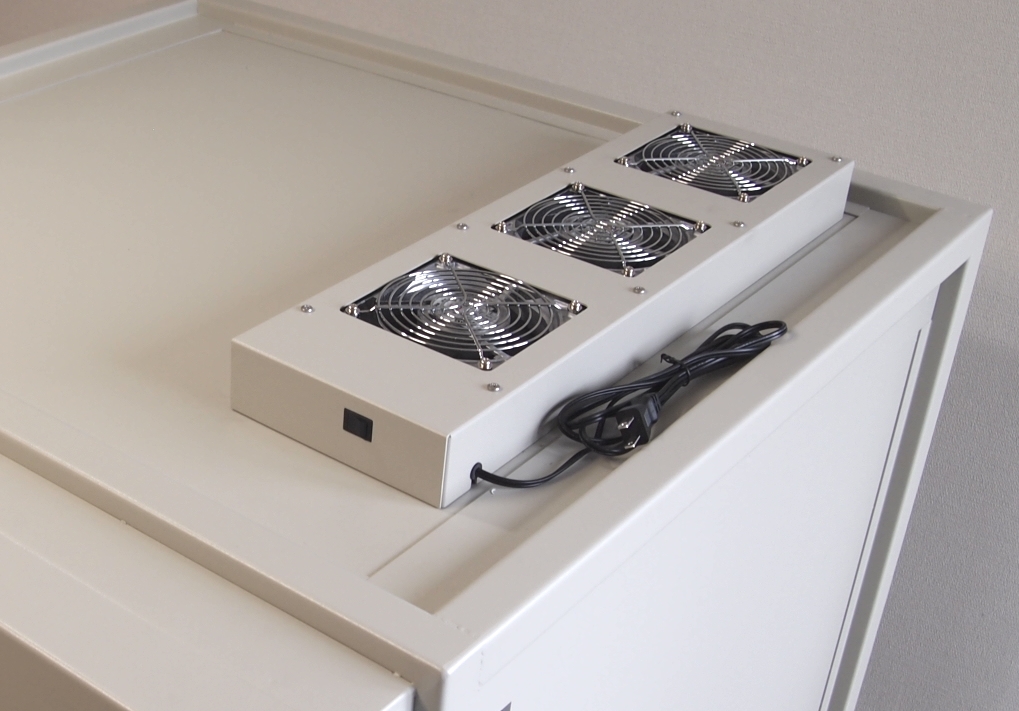

I/F Fan アンテナ台座
| 型名 | 44St127EL |
| 周波数 | 3.5~6.0GHz、28GHz |
| シールド特性（保証値） | 60dB |
| 内寸(mm) | W:704×D:765×H:1185 |
| 外寸(mm) | W:996×D:923×H:1573 |
| 標準I/F端子 | SMA(J-J)*6、2.92（J-J)*4、Dsub9、USB2.0、DC電源(50V/3A) |
| 重量 | 210kg |

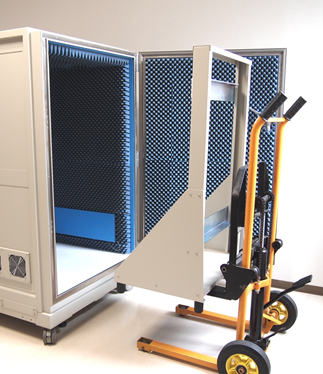

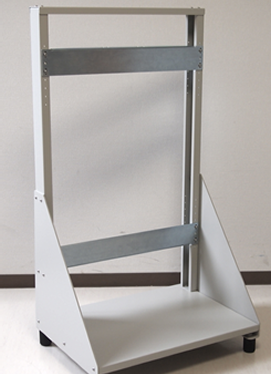

オプションにて、治具、搬送台車の実例
