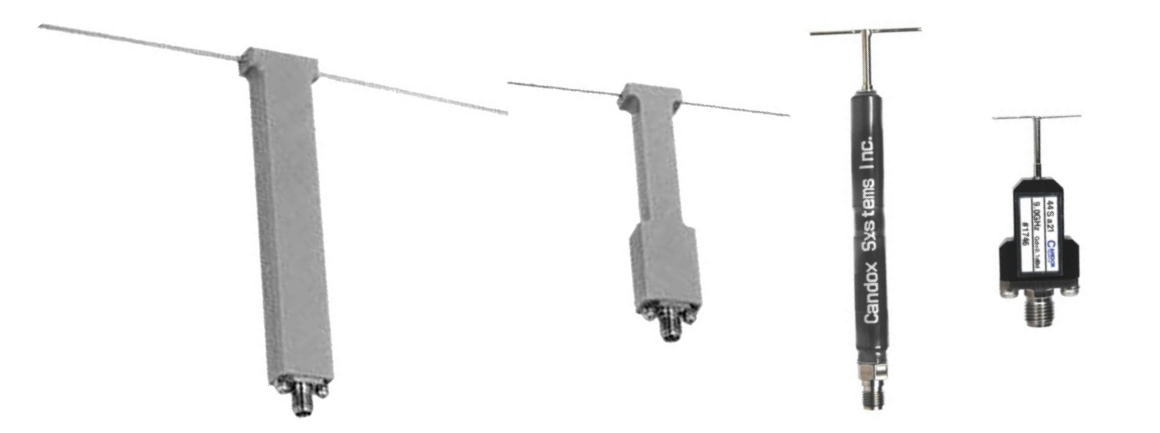

ダイポールアンテナ

指定周波数(200MHz~12GHz)でのオーダー製作。
中心周波数±5%の広帯域化も対応可能。

シリーズ型名 44Sa21
周波数 200MHz~12GHz(任意の指定周波数で製作します)
ゲイン 2.14dBi
VSWR 2.0以下
コネクタ SMA(J)
サイズ 周波数により、各種あり

【型式と周波数の指定方法】

①指定周波数1ポイントのダイポールアンテナ
  型式:44Sa21(▢MHz)   ▢には指定周波数を記載する
   例)44Sa21(2500MHz) ・・・2500MHzのダイポールアンテナ
                   2500MHzのみ一点の値付けをした成績書を添付します。

②指定周波数を中心に±5%の広帯域ダイポールアンテナ
  型式:44Sa21(▢MHz)-BW5   ▢には指定周波数を記載する
   例)44Sa21(2500MHz)-BW5 ・・・2500MHzを中心に±5%の帯域幅のあるダイポールアンテナ
                  (2375MHz~2625MHz)
                      2375MHz、2500MHz、2625MHzの3点の値付けをした成績書を添付します。
