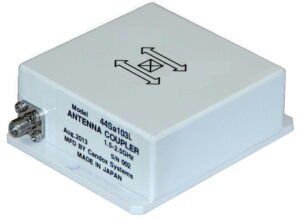

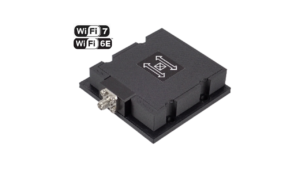

アンテナカプラ内蔵型

周波数毎のカップリング定数及び電界強度値への

換算値を参考値として提供、接続SGの出力レベル値

により被測定物設置上での電界強度値が設定可能です

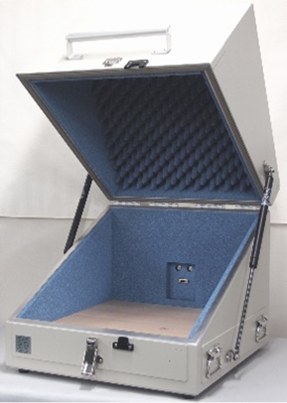

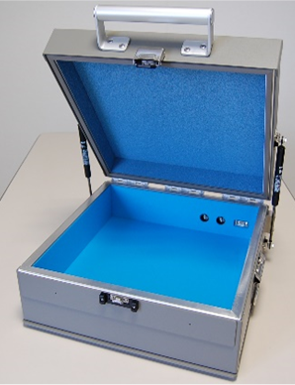

シールドボックス 各種サイズごとの一例



型名 44St104HA 44St112DEA 44St141A
周波数 0.8~2.5GHz 0.7~6.0GHz 0.7~6.0GHz
シールド特性 60dB 60dB 60dB
内寸(mm) W:276×D:276×H:100 W:373×D:373×H:126 W:496×D:546×H:332
外寸(mm) W:322×D:318×H:204 W:464×D:440×H:228 W:625×D:618×H:530
標準I/F端子 SMA(J-J)×2、Dsub9×1、×USB2.0×1 SMA(J-J)×2、Dsub9×1   USB2.0×1、DC端子×4 SMA(J-J)×2、Dsub9×1     N-J(内蔵アンテナカプラ)×1

その他、内部治具の製作、自動開閉(エア使用)など省人力化にも寄与
