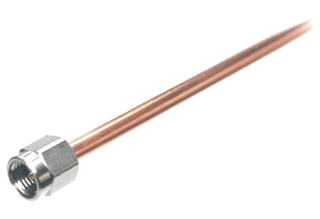

外径3.6mmセミリジットケーブル
高精度の位相管理に最適
曲げ加工も〇
DC~40GHz

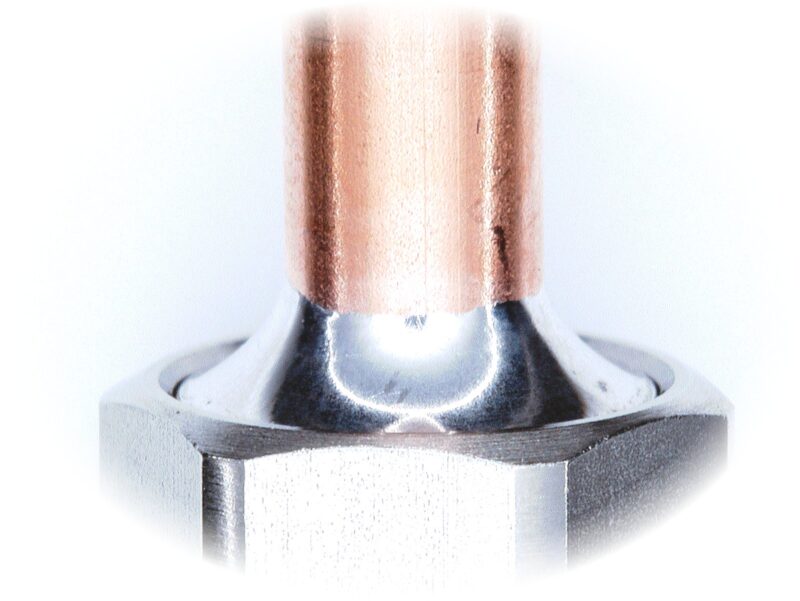

自動半田付け機による管理された半田付け
特徴
- 位相管理、曲げ加工、ラベル表示など特注対応が可能

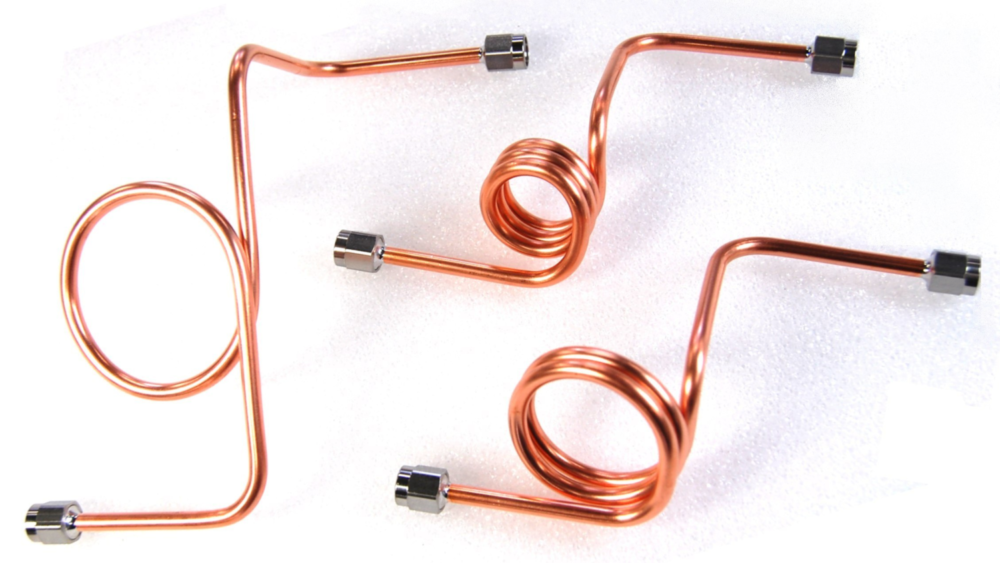

- 専用曲げ治具、曲げ加工機を駆使した高精度な曲げ加工
曲げ加工図の作成から対応
加工事例：ポンチ絵からの曲げ図作成
製品現物から採寸しての曲げ図作成
設備現場で採寸しての曲げ図作成と加工、設置作業、現場での測定 など - SMA、N、2.92mmコネクタ対応
- ~34GHz（標準）
~40GHz（オプション） - ケーブルに錫メッキ処理の特注品も対応可（型式：5B-022、7B-022)
ケーブル仕様
- 外形寸法Φ3.58mm 銅
- 中心導体Φ0.91mm 銀メッキ銅被鋼
- 外部導体Φ3.58mm 銅
- 絶縁体Φ2.98mm PTFE
- 最小曲げＲ内Ｒ6mm

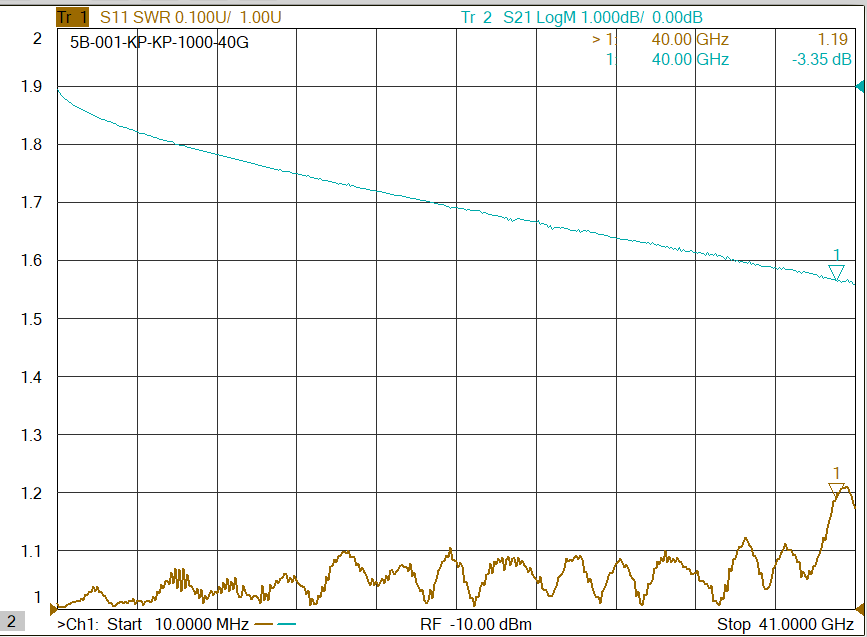

ケーブルの代表実測データは標準的に無償で添付されます。

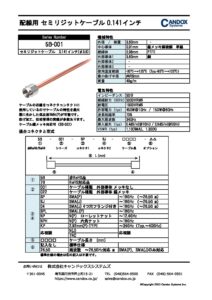

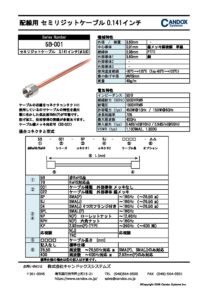

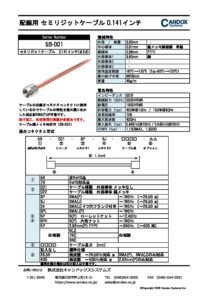

詳細はこちらを参照ください。
製品名の構成
5B - 001 - SP - SJ - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥
| ① | 5B | 標準品 | |
| 7B | RoHs対応品 | ||
| ② | 001 | ケーブル種類 | |

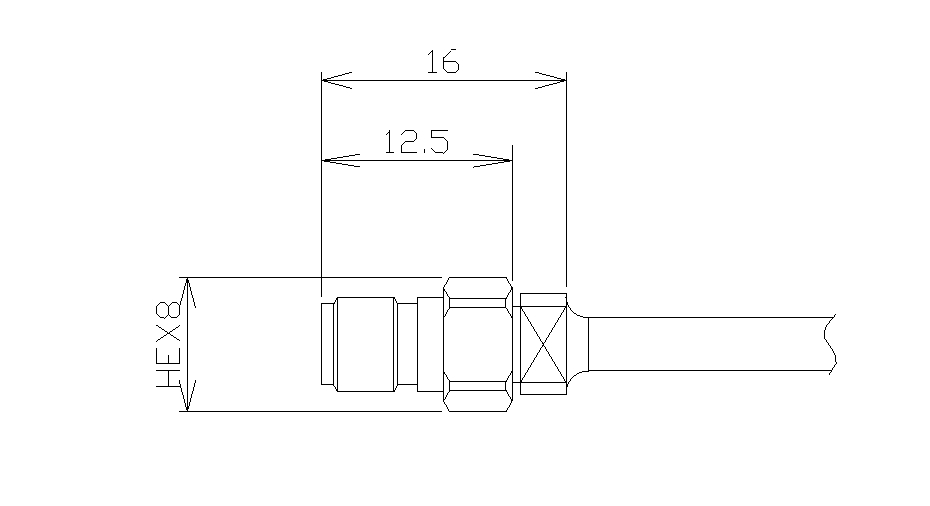

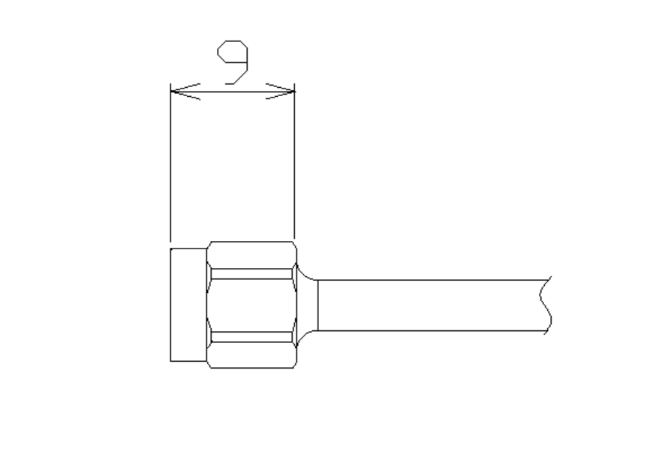

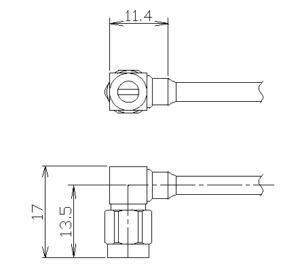

| ③④ | SP | SMA(P) | ～18GHz（～26.5GHz ※） |
| SJ | SMA(J) | ||

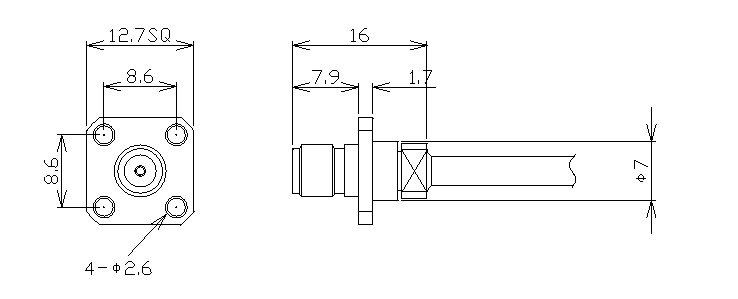

| 04 | SMA(J) 4つ穴フランジ付き | ||
| SLP | SMAL(P) | ～12.4GHz | |
| KP | 2.92mm(P)-TYPE | ～34GHz（～40GHz ※） | |

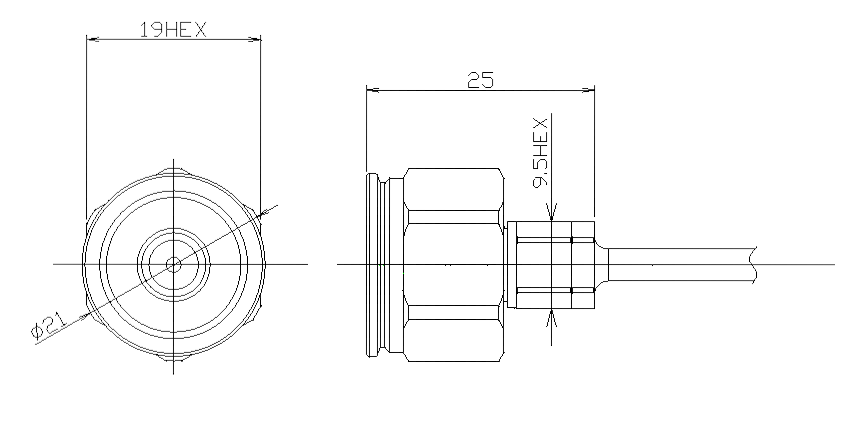

| NP | N(P) ローレットナット | ～12.4GHz | |
| NPH | N(P) 六角ナット | ～18GHz | |
| 応相談 | N(J) | 応相談 | |
| TNC | |||
| ⑤ | ▢▢▢▢ | ケーブル長さ(mm) | |
| ⑥ |
記入なし | 標準仕様 | |
| 26.5G | 周波数 ~26.5GHz上限 ※ | SMA(P)、SMA(J)のみ対応 | |
| 40G | 周波数 ~40GHz上限 ※ | 2.92mm(P)のみ対応 | |
・標準仕様の場合は⑥の記入は不要です。
・曲げ加工品など特注対応の場合は、別途型式を付与して生産管理しております。
・ケーブルに錫メッキ処理の特注品も対応可（型式：5B-022、7B-022)
