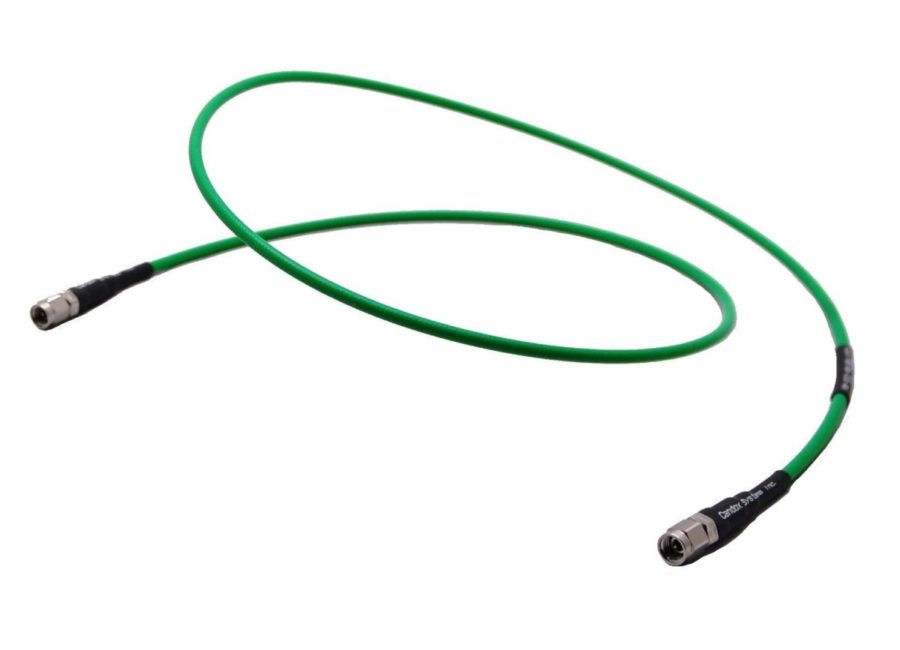

5B-322シリーズ
ケーブル径 Φ3.8㎜
温度変化に対して、超高位相安定（最上位品：500PPM以下）
測定用フレキシブルケーブル
~18GHz(MAX)
-40℃～+105℃
I.L. 0.42dB/m＠1GHz
特徴
- 0.42dB/m＠1GHz
- 温度に対して超高位相安定
- 対温度位相では最上位品（500PPM以下）
- 生活温度（-5℃～+55℃）での位相変化がほとんど起こりません。
- 最大周波数18GHz
- 2重シールド
ケーブル仕様
- 外形寸法Φ3.80mm
- 外部材質FEP
- 色相緑
- 中心導体φ0.93mm (銀メッキ銅/単線)
- 誘電体φ2.60mm (PTFE)
- 外部導体２重編組シールド
位相変化 vs 温度（超高位相安定）
カタログ
製品名の構成
5B - 322 - SP - SP - ▢▢▢▢
① ② ③ ④ ⑤
| ① | 5B | 非RoHs対応品 | |
| 7B | RoHs対応品 | ||
| ② | 322 | ケーブル種類 | |
| ③ ④ |
SP | SMA(P) | ～18GHz |
| ⑤ | □□□□ | ケーブル長さ(mm) |
