外径6.4mmセミリジットケーブル
低ロス（0.22dB/m@1GHz）
ハイパワー用途

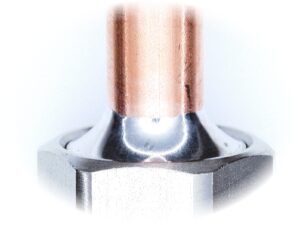

自動半田付け機による管理された半田付け
特徴
- 位相管理、曲げ加工、ラベル表示など特注対応が可能
- 専用曲げ治具を駆使した高精度な曲げ加工
曲げ加工図の作成から対応 - SMA、N、TNCコネクタ対応
- ~18GHz
- ケーブルに錫メッキ処理の特注品も対応可
ケーブル仕様
- 外形寸法Φ6.35mm 銅
- 中心導体Φ1.63mm 銀メッキ銅線
- 外部導体Φ6.35mm 銅
- 絶縁体Φ5.31mm PTFE
- 最小曲げＲ内R15mm
ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。
製品名の構成
5B - 250 - SP - NPH - ▢▢▢▢
① ② ③ ④ ⑤
| ① | 5B | 標準品 | |
| 7B | RoHs対応品 | ||
| ② |
250 | ケーブル種類 外部導体メッキなし | |
| 要相談 | ケーブル種類 外部導体錫メッキ（要相談） | ||
| ③④ |
SP | SMA(P) | ～18GHz |
| NPH | N(P) 六角ナット | ～18GHz | |
| 応相談 | TNC | 応相談 | |
| 応相談 | SMA(J) | 応相談 | |
| ⑤ | ▢▢▢▢ | ケーブル長さ(mm) | |
・曲げ加工品など特注対応の場合は、別途型式を付与して生産管理しております。
・ケーブルに錫メッキ処理の特注品も対応可
