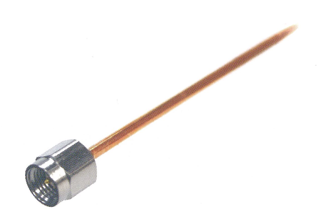

外径2.2mmセミリジットケーブル
多様なコネクタに適合します。
周波数～60GHz
曲げやすい太さで配線しやすいケーブルです。
曲げ加工も〇
自動半田付け機による管理された半田付け
特徴
- 位相管理、曲げ加工、ラベル表示など特注対応が可能

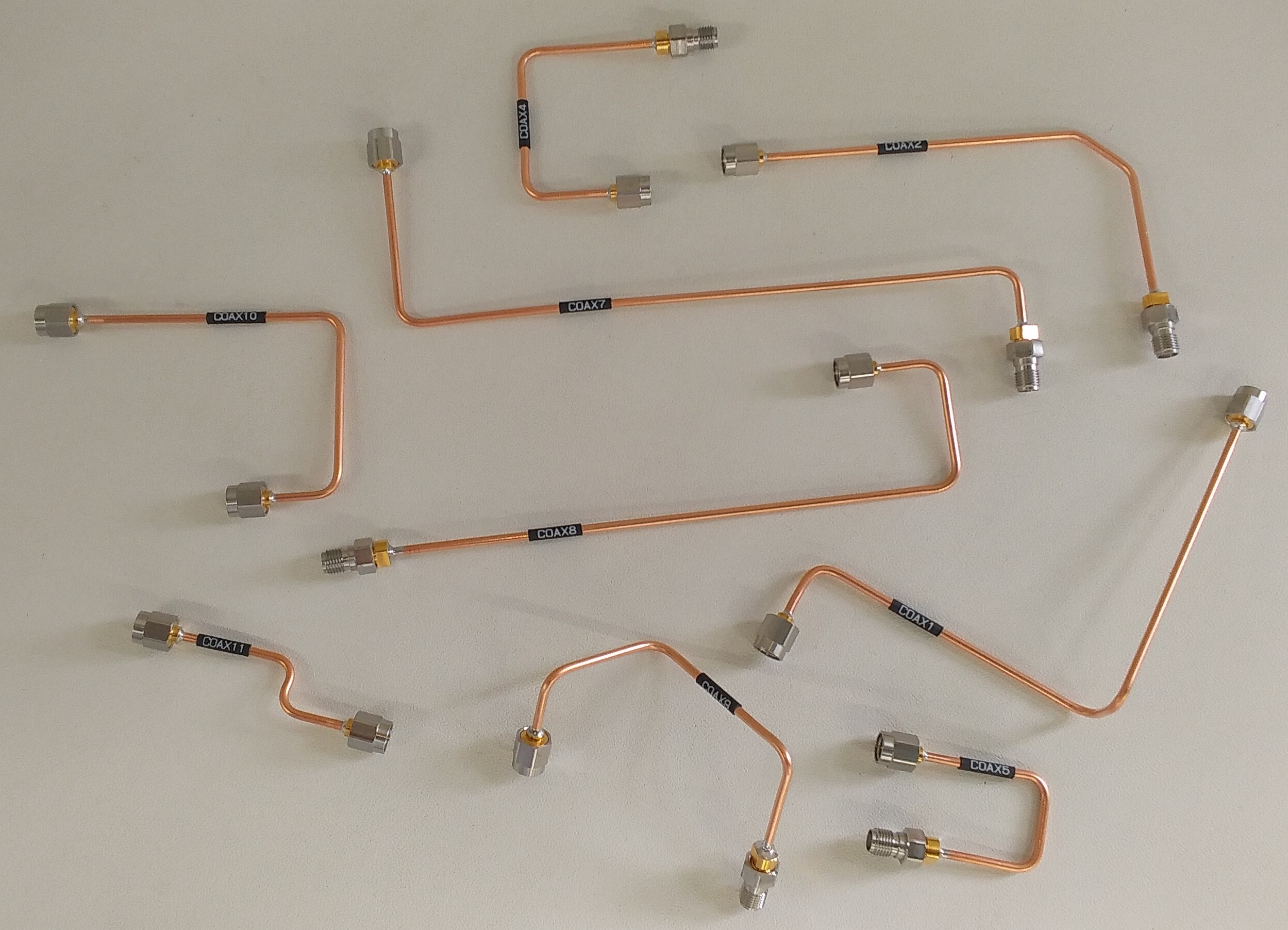

- 専用曲げ治具、曲げ加工機を駆使した高精度な曲げ加工
曲げ加工図の作成から対応 - SMA、N、2.92mm(K)、2.4mm、1.85mm(V) など各種コネクタ対応
- ~60GHz
- ケーブルに錫メッキ処理の特注品も対応可（型式：5B-023、7B-023)
ケーブル仕様
- 外形寸法Φ2.2mm 銅
- 中心導体Φ0.51mm 銀メッキ銅被鋼
- 外部導体Φ2.2mm 銅
- 絶縁体Φ1.68mm PTFE
- 最小曲げＲ内R5mm
ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

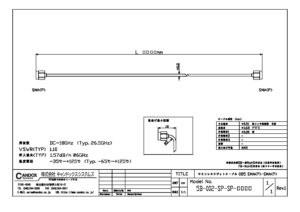

製品名の構成
5B - 002 - SP - SJ - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥
| ① | 5B | 非RoHs対応品 | |
| 7B | RoHs対応品 | ||
| ② | 002 | ケーブル種類 | |
| ③ ④ |

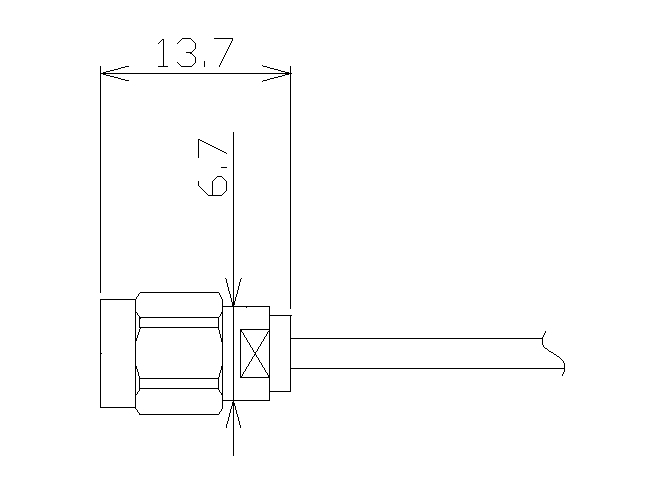

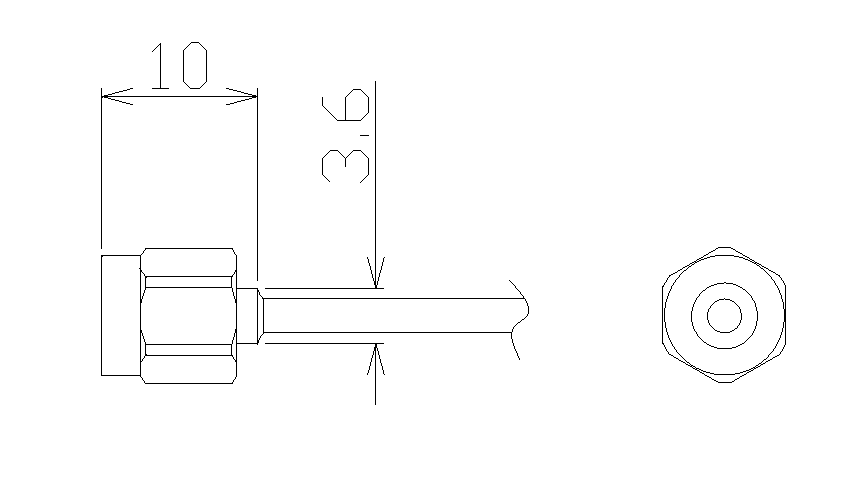

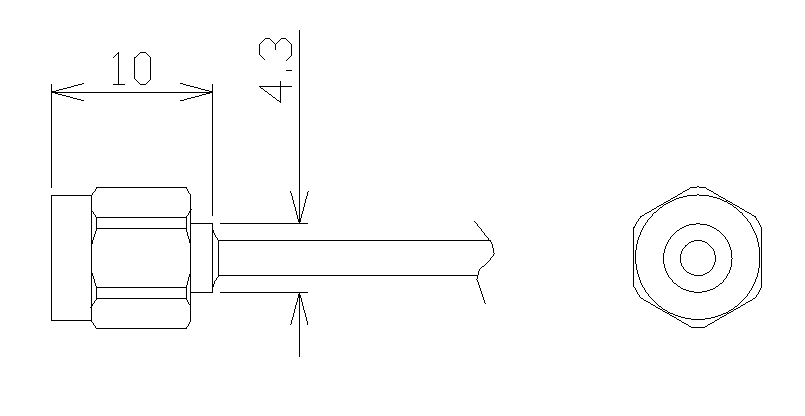

SP | SMA(P) | ～18GHz（～26.5GHz ※） |

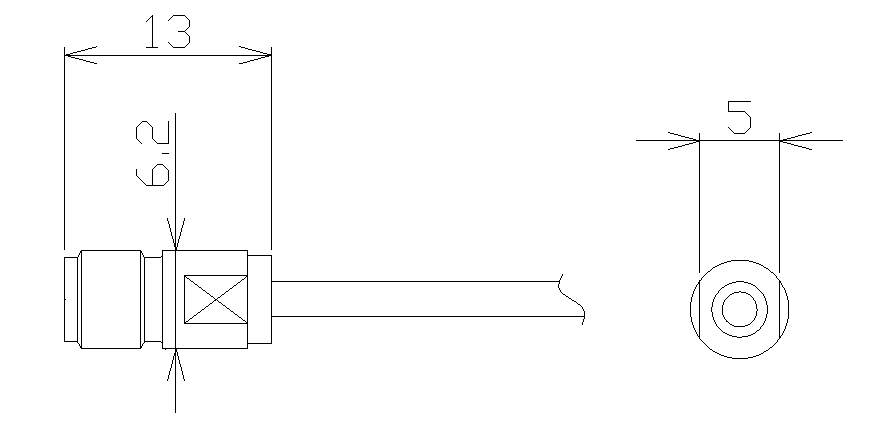

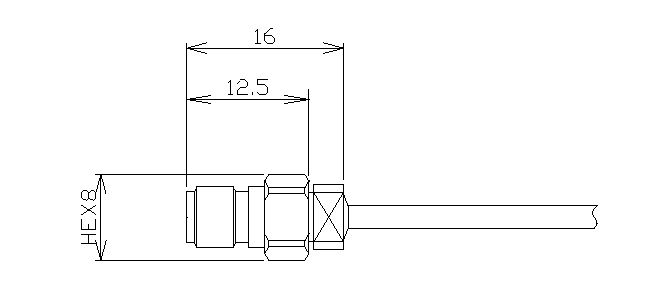

| SJ | SMA(J) | ～18GHz（～26.5GHz ※） | |

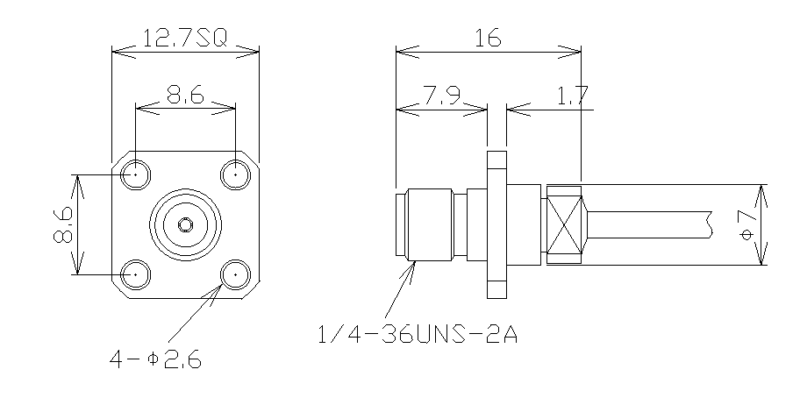

| 04 | SMA(J) 4つ穴フランジ付き | ～18GHz（～26.5GHz ※） | |

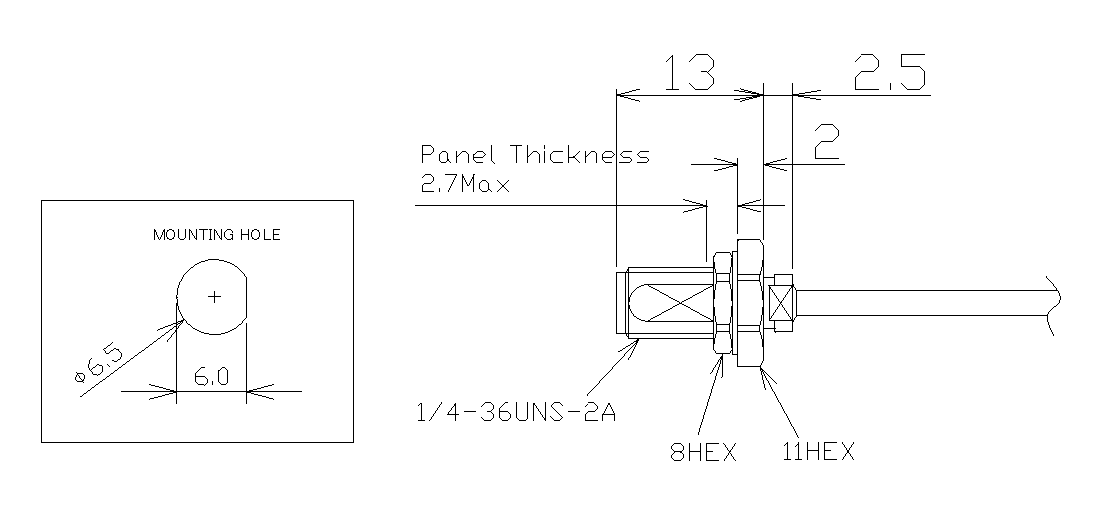

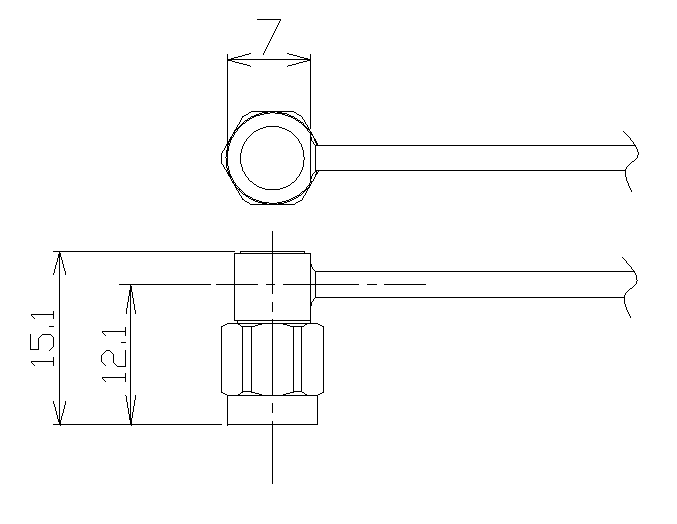

| 08 | SMA(J) バルクヘッド | ～18GHz | |
| SPL | SMAL(P) | ～8GHz | |

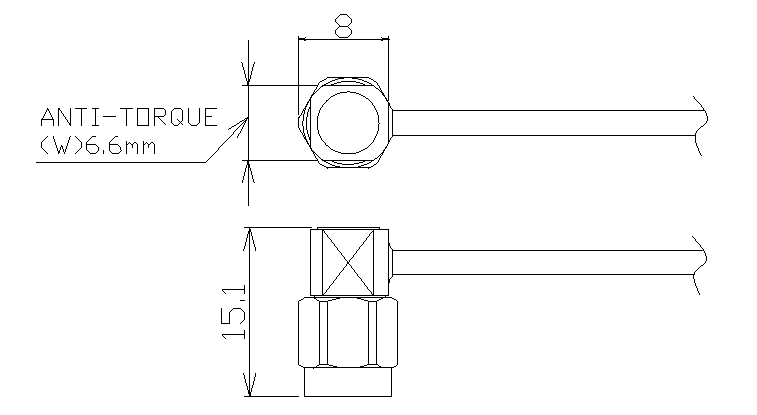

| 37 | SMAL(P) | ～18GHz | |
| NP | N(P) ローレットナット | ～12.4GHz | |
| NPH | N(P) 六角ナット | ～18GHz | |
| KP | 2.92mm(P) | ～40GHz | |
| KJ | 2.92mm(J) | ～40GHz | |
| 24P | 2.4mm(P)-TYPE | ～50GHz | |
| VP | 1.85mm-TYPE | ～60GHz | |
| 応相談 | N(J) | 応相談 | |
| SMP(F) | |||
| SMPM(F) | |||
| ⑤ | ▢▢▢▢ | ケーブル長さ(mm) | |
| ⑥ | 記入なし | 標準仕様 | |
| 26.5G | 周波数 ~26.5GHz上限 ※ | SMA(P)、SMA(J)のみ対応 | |
・標準仕様の場合は⑥の記入は不要です。
・曲げ加工品など特注対応の場合は、別途型式を付与して生産管理しております。
・ケーブルに錫メッキ処理の特注品も対応可（型式：5B-023、7B-023)
