外径0.9mmセミリジットケーブル
曲げ加工も〇

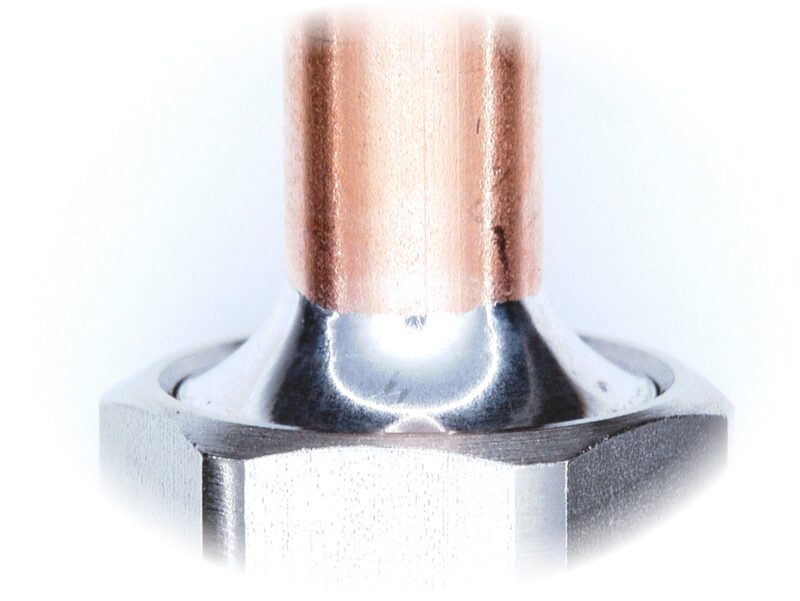

自動半田付け機による管理された半田付け
用途
- 曲げ加工など特注対応が可能
- 専用曲げ治具を駆使した高精度な曲げ加工
曲げ加工図の作成から対応 - SMA、2.92mm、1.85mmなど各種コネクタ対応
- ~40GHz

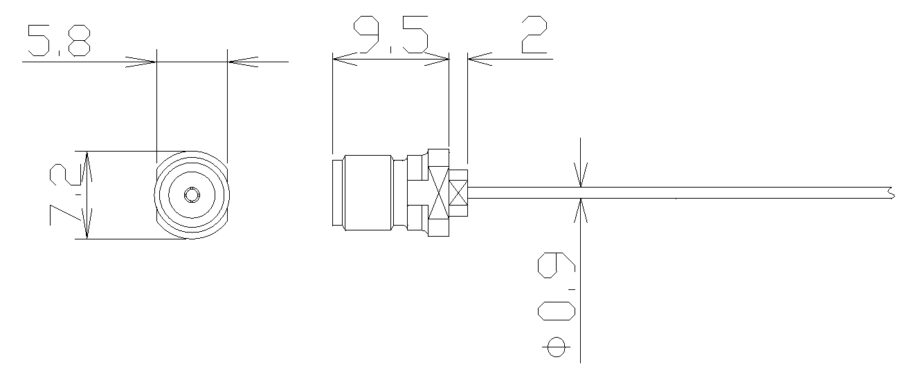

ケーブル仕様
- 外形寸法Φ0.86mm 銅
- 中心導体Φ0.2mm 銀メッキ銅被鋼
- 外部導体Φ0.86mm 銅
- 絶縁体Φ0.66mm PTFE
- 最小曲げＲ内Ｒ3mm
ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。
製品名の構成
5B - 004 - SP - SJ - ▢▢▢▢
① ② ③ ④ ⑤
| ① | 5B | 非RoHs対応品 | |
| 7B | RoHs対応品 | ||
| ② | 004 | ケーブル種類 | |
| ③ ④ |
SP | SMA(P) | ～18GHz |
| SJ | SMA(J) | ||
| 70 | SMA(J) 4つ穴フランジ付き | ||
| 72 | SMA(J) 2つ穴フランジ付き | ||
| KP | 2.92mm(P) | ||
| KJ | 2.92mm(J) | ||
| 75 | 2.92mm(J) 4つ穴フランジ付き | ||
| VP | 1.85mm(P) | ||
| ⑤ | ▢▢▢▢ | ケーブル長さ(mm) | |
・曲げ加工品など特注対応の場合は、別途型式を付与して生産管理しております。
