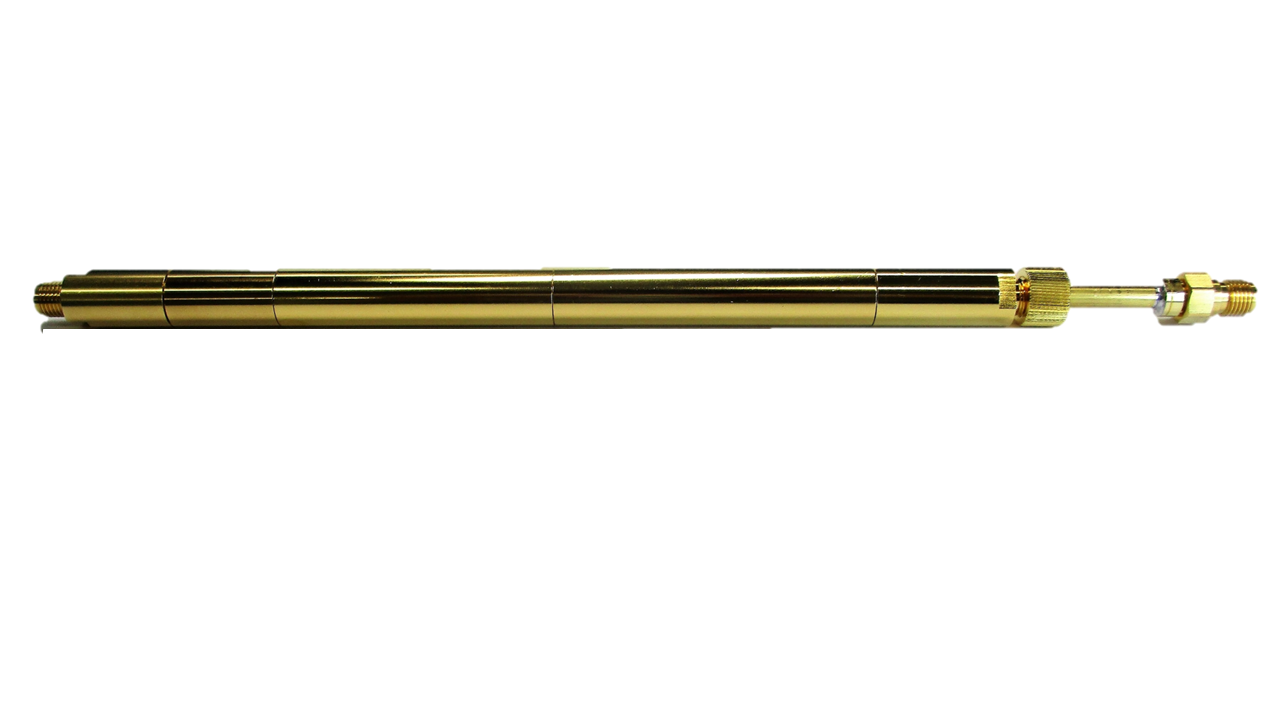

同軸ラインストレッチャー トロンボーン型位相調整器

トロンボーン型の位相調整器です。
同軸ケーブルと変わらない低反射設計です。

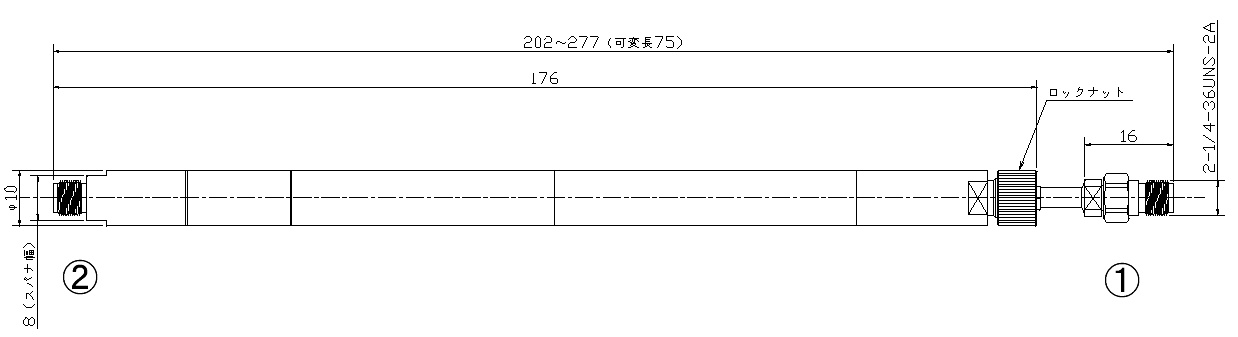

手締めのロックナットを緩めて同軸管を伸ばすだけで、手軽に使用できます。

電気長可変範囲:最大250PS / 90°@1GHz

電気的特性

型名CDX-LS01-▢▢
インピーダンス50Ω
最大電力10W
最大周波数DC~10GHz
VSWR(typ)1.1(~6GHz)、1.2(~10GHz)
挿入損失(typ)0.5dB
リップル0.2dB以下(~6GHz)、0.3dB以下(~10GHz)
位相調整範囲250PS / 90°@1GHz

製品名の構成

CDX - LS01 - J    J

         ①  ②



① コネクタ  P  SMA(P) ・・・標準対応
 J  SMA(J) ・・・標準対応
② コネクタ  P  SMA(P) ・・・カスタム対応
 J  SMA(J) ・・・標準対応

※SMA(J)-SMA(J)、SMA(P)-SMA(J)は標準対応です。
 SMA(P)-SMA(P)はカスタム対応となります。
