加速系システム(NIM) LLRF向け

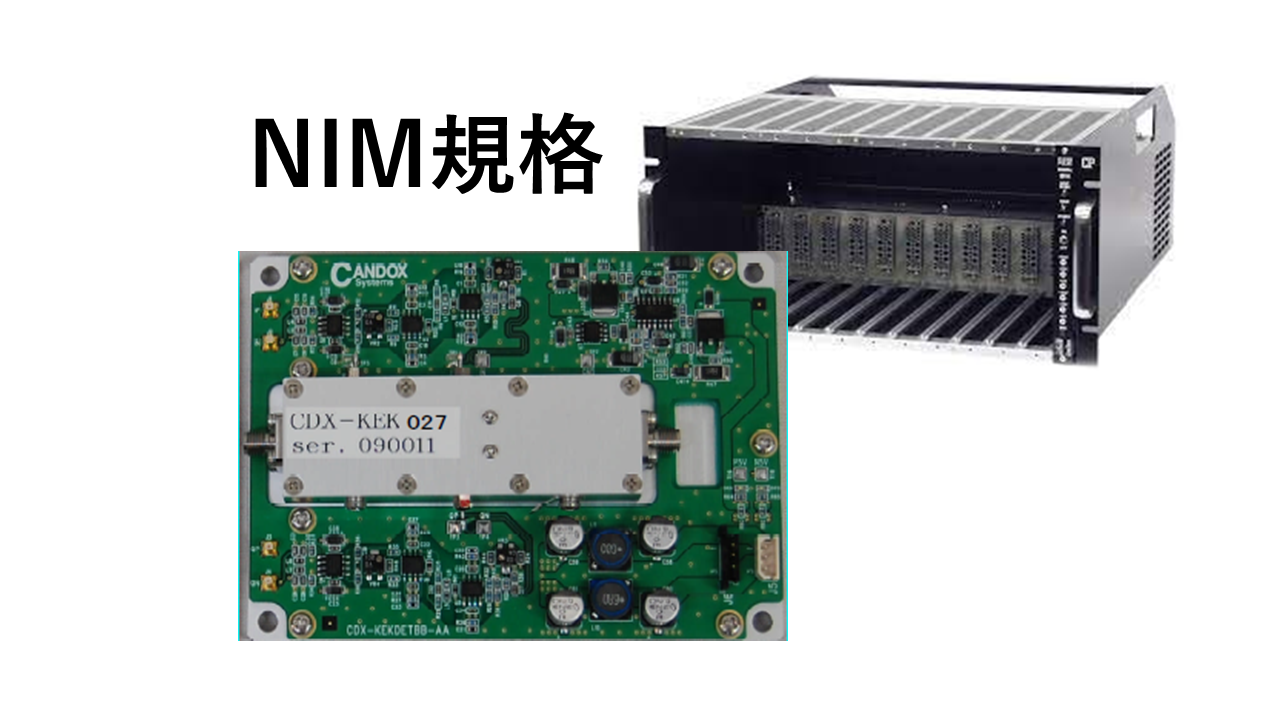

加速器のLLRF、RF制御システム向けNIMモジュール

IQ検出器、IQ変調器、レベル変換など各種対応可能。

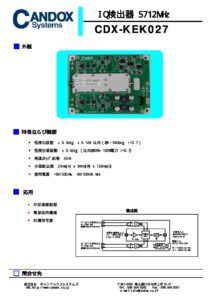

  • IQ検出器(5712MHz) 一例
型名CDX-KEK027
検出誤差±0.5deg. ±0.1dB以内(0~360deg.r=0.7)
検出値変動±0.5deg. 以内(@40~100%電力 r=0.7)
高速ステップ応答35nS
  • その他 NIMモジュールでのIQ変調器、IQ検出器は下記
