特定帯域だけを減衰させる帯域除去フィルタ
軽量、小型で扱いやすい大きさです
ノッチフィルタ／Notch Filter
バンド・リジェクト・フィルタ／BRF
阻止周波数：900MHz
2.4GHz
5GHz
Nコネクタ、SMAコネクタに対応
EMC試験、評価用として

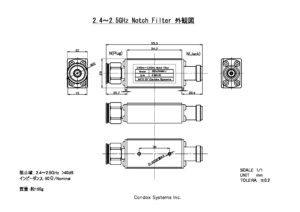

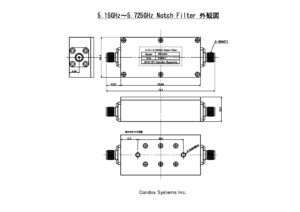

外形寸法：約W54mm D29mm H19mm ＋ コネクタ
実測データ
型式と仕様
| 型式 | 阻止帯域 | コネクタ |
| 20Fb0R9SPJ | 915～930MHz | SMA(P)-SMA(J) |
| 20Fb0R9SPP | 915～930MHz | SMA(P)-SMA(P) |
| 20Fb0R9SJJ | 915～930MHz | SMA(J)-SMA(J) |
| 20Fb0R9NPJ | 915～930MHz | N(P)-N(J) |
| 20Fb0R9NPP | 915～930MHz | N(P)-N(P) |
| 20Fb0R9NJJ | 915～930MHz | N(J)-N(J) |
| 20Fb2R4SPJ | 2.4～2.5GHz | SMA(P)-SMA(J) |
| 20Fb2R4SPP | 2.4～2.5GHz | SMA(P)-SMA(P) |
| 20Fb2R4SJJ | 2.4～2.5GHz | SMA(J)-SMA(J) |
| 20Fb2R4NPJ | 2.4～2.5GHz | N(P)-N(J) |
| 20Fb2R4NPP | 2.4～2.5GHz | N(P)-N(P) |
| 20Fb2R4NJJ | 2.4～2.5GHz | N(J)-N(J) |
| 20Fb5R0SPJ | 5.15～5.72GHz | SMA(P)-SMA(J) |
| 20Fb5R0SPP | 5.15～5.72GHz | SMA(P)-SMA(P) |
| 20Fb5R0SJJ | 5.15～5.72GHz | SMA(J)-SMA(J) |
| 20Fb5R0NPJ | 5.15～5.72GHz | N(P)-N(J) |
| 20Fb5R0NPP | 5.15～5.72GHz | N(P)-N(P) |
| 20Fb5R0NJJ | 5.15～5.72GHz | N(J)-N(J) |
コネクタは、SMA(P) / SMA(J) 、 N(P) / N(J) のそれぞれから選択できます。
SMAとNの組み合わせはできませんのでご注意ください
お気軽にご相談ください。

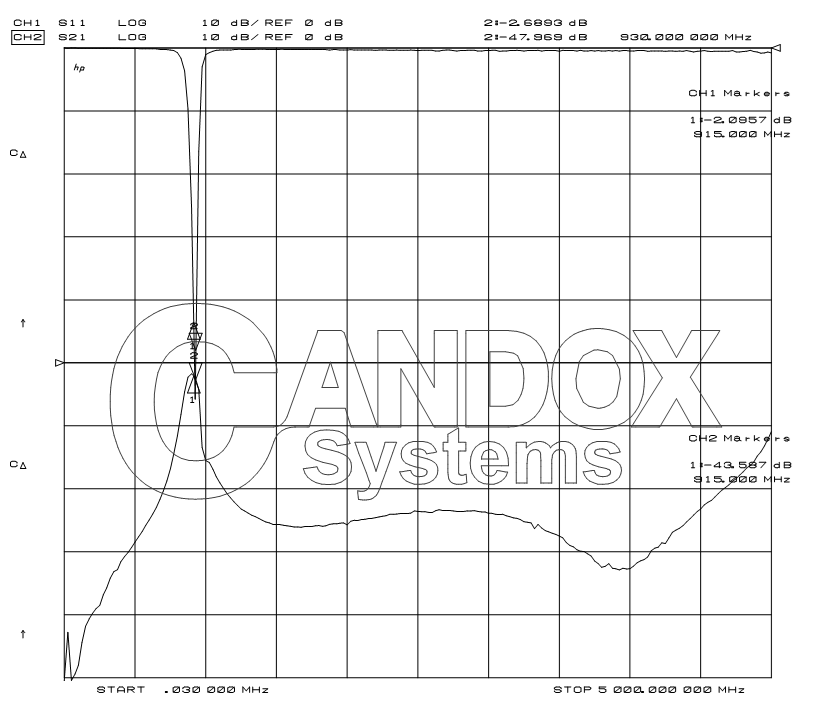

- 例1）0.9GHz SMA(J)-SMA(J)
- ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
- 型式：20Fb0R9SJJ
- 阻止周波数：0.9GHz帯
- コネクタ：SMA(J)-SMA(J)
- ・特性例：0.9GHz
- ・阻止域：＞40dB/915MHz～930MHz
- ・耐電力：<+25dBm
- ・通過帯域：0～0.8GHz、1～5GHz
- ・挿入損失：3dB以下

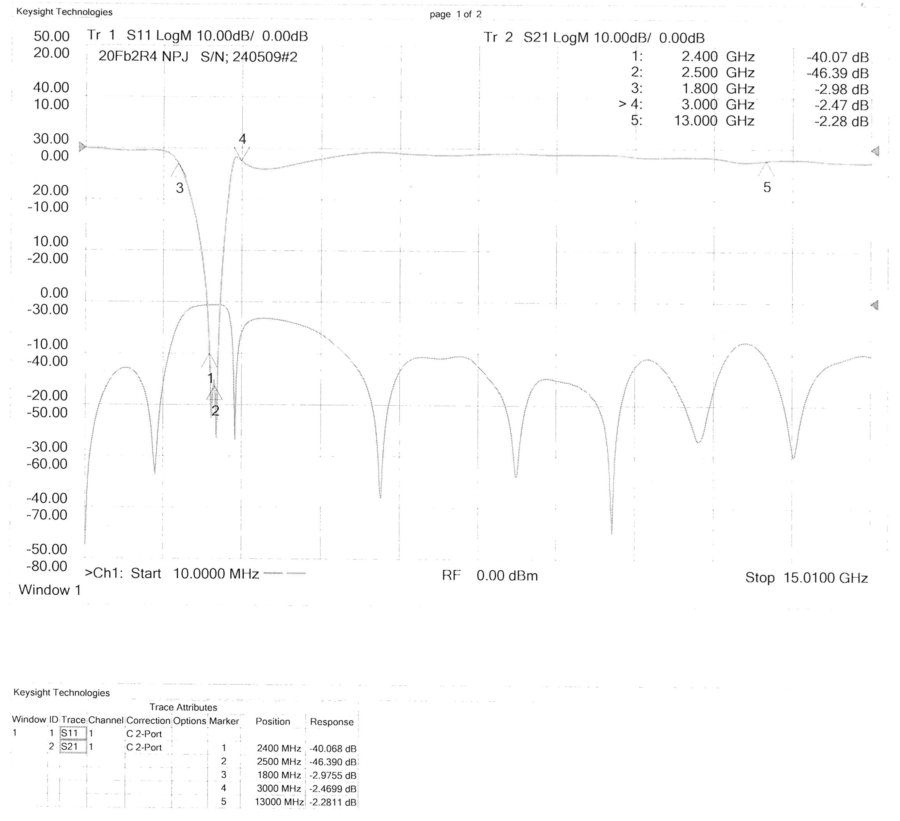

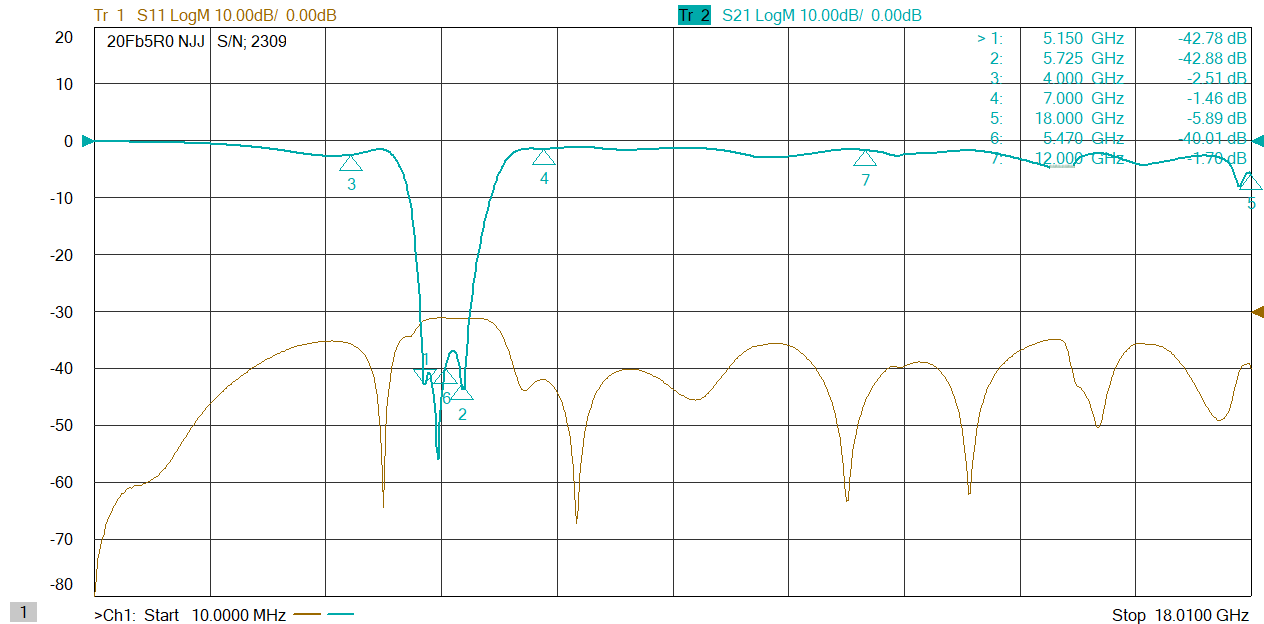

- 例2）2.4GHz SMA(J)-SMA(J)例3）5GHz N(P)-N(J)
- ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
- 型式：20Fb2R4SJJ 型式：20Fb5R0NPJ
- 阻止周波数：2.4GHz帯 阻止周波数：5GHz帯
- コネクタ：SMA(J)-SMA(J) コネクタ：N(P)-N(J)
- ・特性例：2.4GHz ・特性例：5.15GHz
- ・阻止域：＞40dB/2.4~2.5GHz ・阻止域：＞40dB/5.15~5.47GHz
＞35dB/5.47~5.725GHz - ・耐電力：<+25dBm ・耐電力：<+25dBm
- ・通過帯域：0~1.7GHz、3~13GHz ・通過帯域：0~4GHz、7~18GHz
- ・挿入損失：3dB以下 ・挿入損失：0~4GHz、7~15GHz 5dB以下
15～18GHz 10dB以下
コネクタは、SMA(P) / SMA(J) / N(P) / N(J) のそれぞれから選択できます。
お気軽にご相談ください。
