SMA / Nコネクタ (低ロス) 5B-205

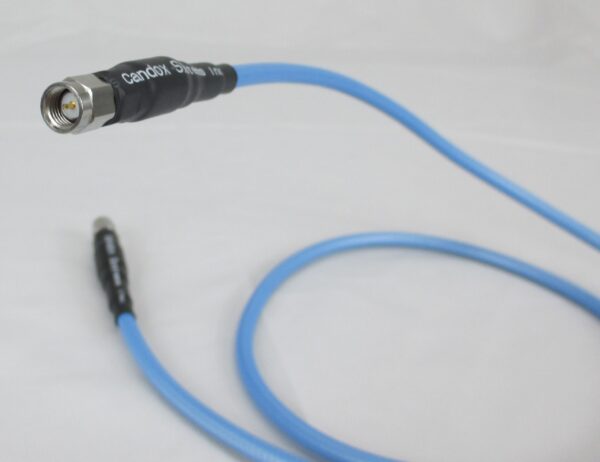

5B-205シリーズ

ケーブル径 Φ5.2mm
SMA / N / 3.5mmコネクタで最高レベルのスペック
測定用フレキシブルケーブル プレシジョンタイプ
コストパフォーマンスに優れた測定用ケーブル
最高レベルの低ロス

~26.5GHz(MAX)
-40℃~+135℃

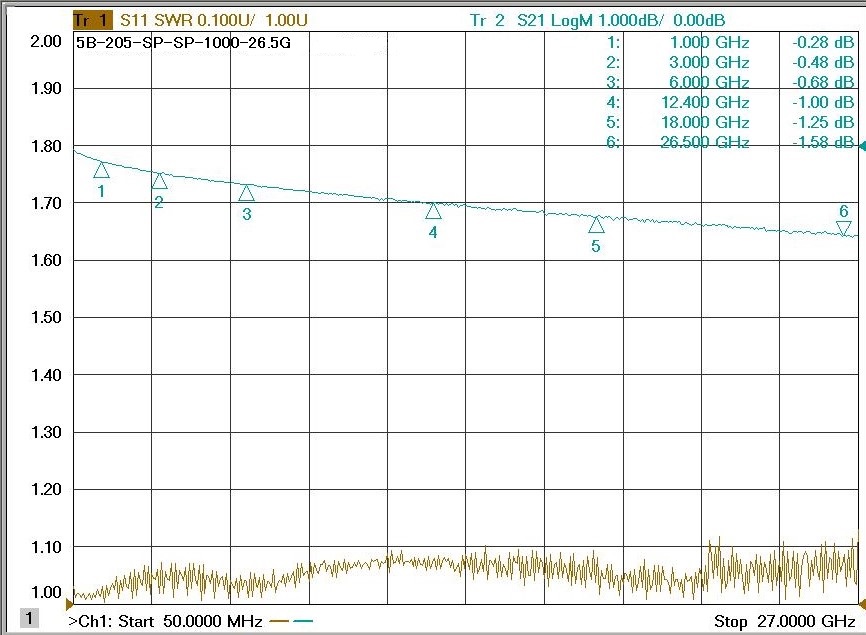

I.L. 0.28dB@1GHz



取り回しの良い扱いやすいケーブルです。サンプルなどお気軽にお申し付けください。



※5B-205・・・非RoHS対応
7B-205・・・RoHS対応

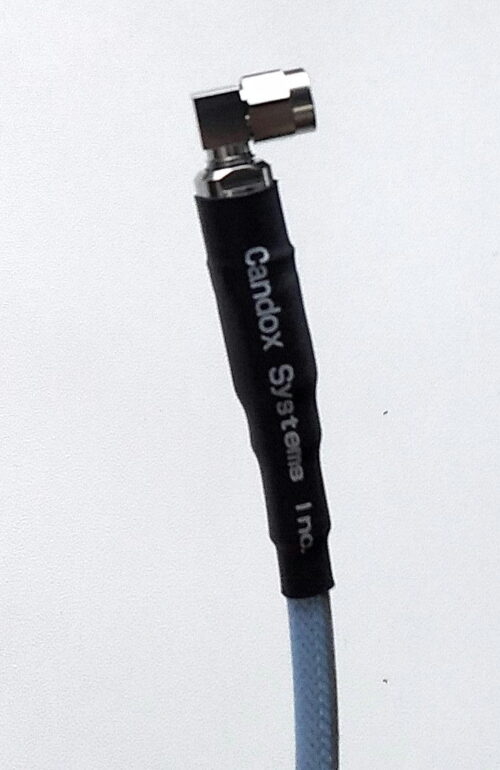

SPL(SMAライトアングル)SPL SMAライトアングル

特徴

  • 低ロス(0.28dB@1GHz)
  • 最大周波数26.5GHz

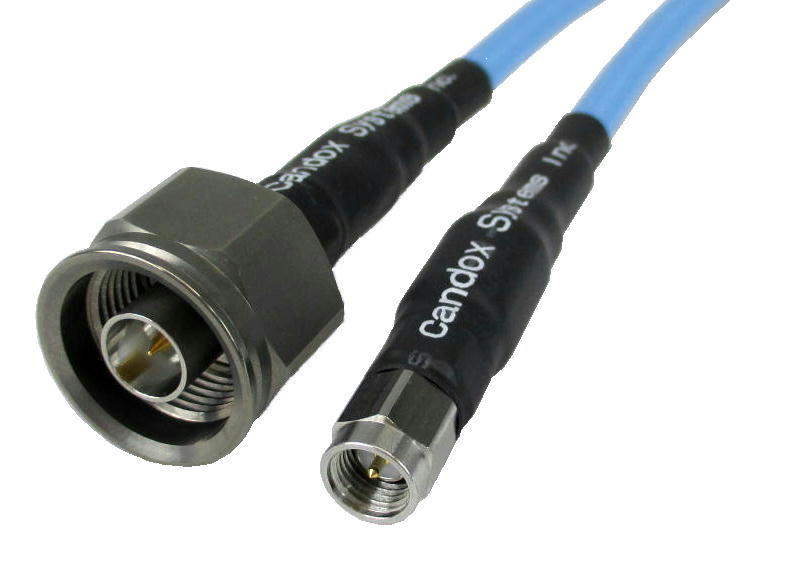

  • N、SMA、3.5mmコネクタに対応
  • 3重シールド

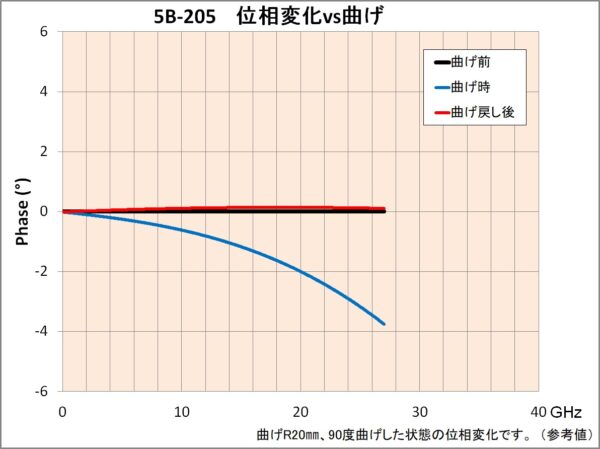

  • 曲げに対して位相変化が少ない。かつ、曲げ戻しで元に戻る再現性に優れている。
  • 温度に対して位相変化が少ない。最大1500PPM以下。

ケーブル仕様(mm)

  • 外径Φ5.2
  • 外被材質FEP 水色
  • 中心導体Φ1.29 銀メッキ銅 単線
  • 外部導体3重シールド
  • 絶縁体Φ3.91mm Microporous PTFE
  • 最小曲げR内R25.4

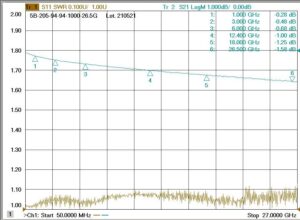

ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

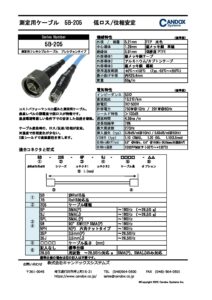

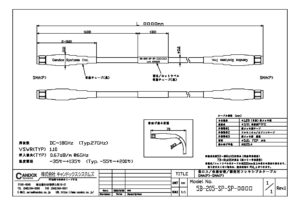

カタログ

5B-205よりも細いケーブルは5B-048

5B-205-SP-SP-500 / SMA(P)-SMA(P) 500mm ~18GHz

5B-205-SP-SP-1000 / SMA(P)-SMA(P) 1000mm ~18GHz

5B-205-SP-SP-1500 / SMA(P)-SMA(P) 1500mm ~18GHz

5B-205-SP-SP-2000 / SMA(P)-SMA(P) 2000mm ~18GHz

製品名の構成

5B - 205 - SP - SJ - ▢▢▢▢ - △△

①   ②      ③    ④     ⑤      ⑥

5B 標準品
7B RoHs対応品
205 ケーブル種類

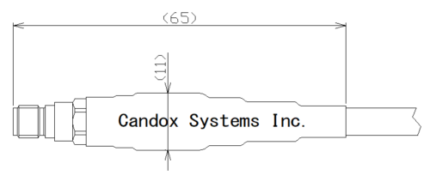

SP SMA(P) ~18GHz(~26.5GHz ※)
SJ SMA(J) ~18GHz(~26.5GHz ※)
SPL SMAL(P) ~18GHz
58 SMA(P) 90° sweep ~18GHz

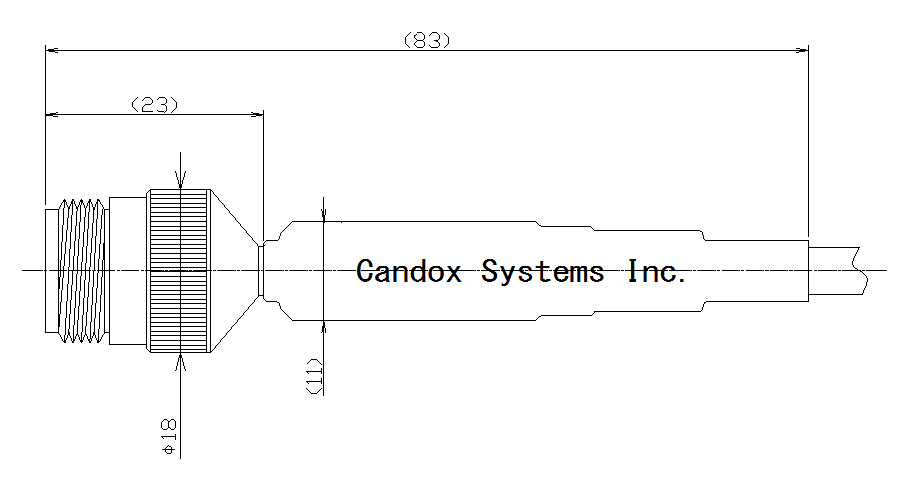

NPH N(P)  六角ナット ~18GHz
35P 3.5mm(P) ~26.5GHz
35J 3.5mm(J) ~26.5GHz
▢▢▢▢ ケーブル長さ(mm)
記入なし 標準仕様
26.5G 周波数 ~26.5GHz上限 ※ SMA(P)、SMA(J)のみ対応

標準仕様の場合は⑥の記入は不要です。
