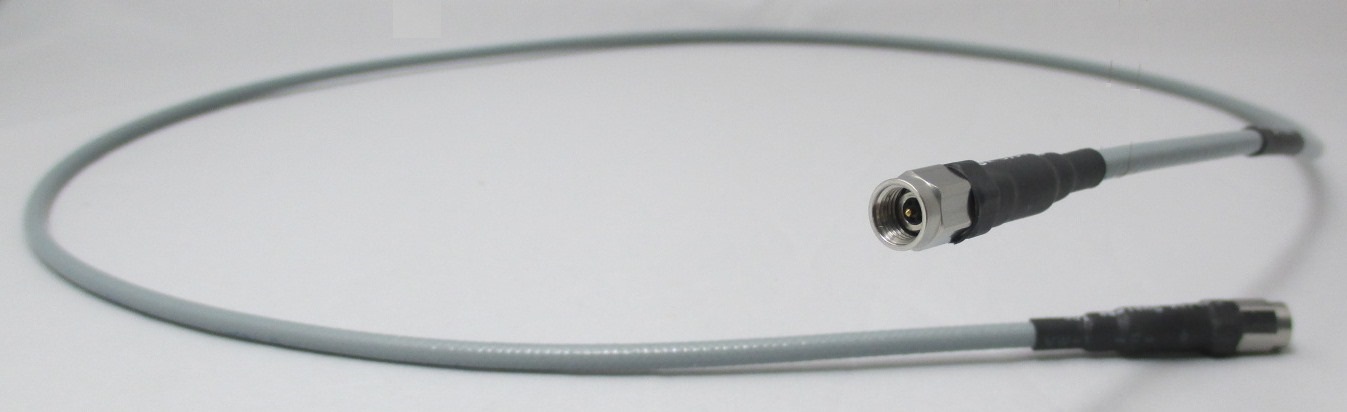

2.92mmコネクタ (低ロス) 40GHz 5B-048(非磁性対応可)

5B-048シリーズ

ケーブル径 Φ4.1㎜
40GHz対応の測定用フレキシブルケーブル(ハイエンド品)
3重シールドタイプ
2.92mmコネクタ(Kコネクタ)の測定用ケーブル(~40GHz)
対曲げでの位相変化が極小(最上位品)
ネットワークアナライザ等、測定用ケーブルとして最適です。
専用の非磁性コネクタで非磁性ケーブルとして対応可能です(医療機向けなどにも最適)

~40GHz(MAX)
-40℃~+125℃
I.L. 0.35dB/m@1GHz

※5B-048・・・非RoHS対応
 7B-048・・・RoHS対応

特徴

  • 0.35dB/m@1GHz
  • 40GHz対応 低ロス・高位相安定の精密級ケーブル
  • 2.92mmコネクタに対応
  • 高精度の再現性がある測定用ケーブル
  • 耐曲げ・温度に安定した特性

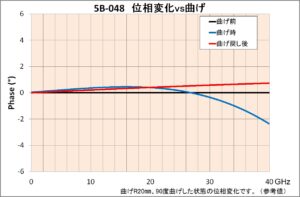

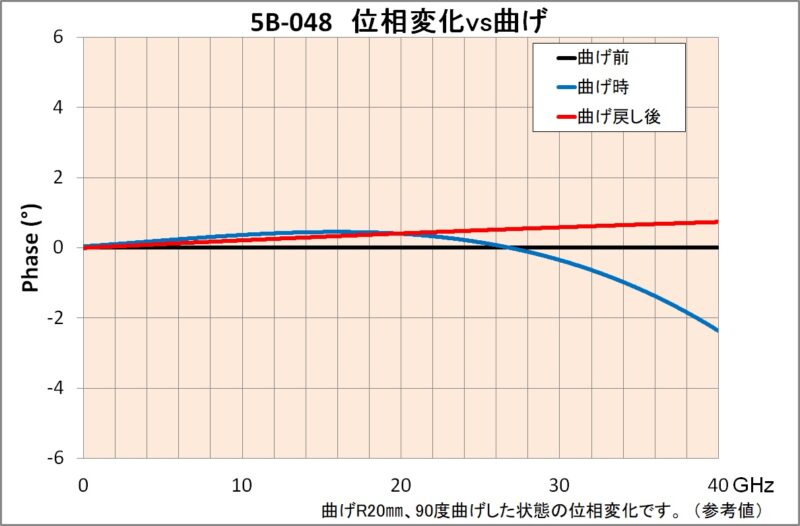

  • 対曲げでの位相変化が極小(最上位品)

ケーブル仕様(mm)

  • 外径Φ4.1
  • 外被材質FEP 灰
  • 中心導体Φ0.91 銀メッキ銅 単線
  • 外部導体3重シールド
  • 絶縁体Φ2.67 Microporous PTFE
  • 最小曲げR内R23

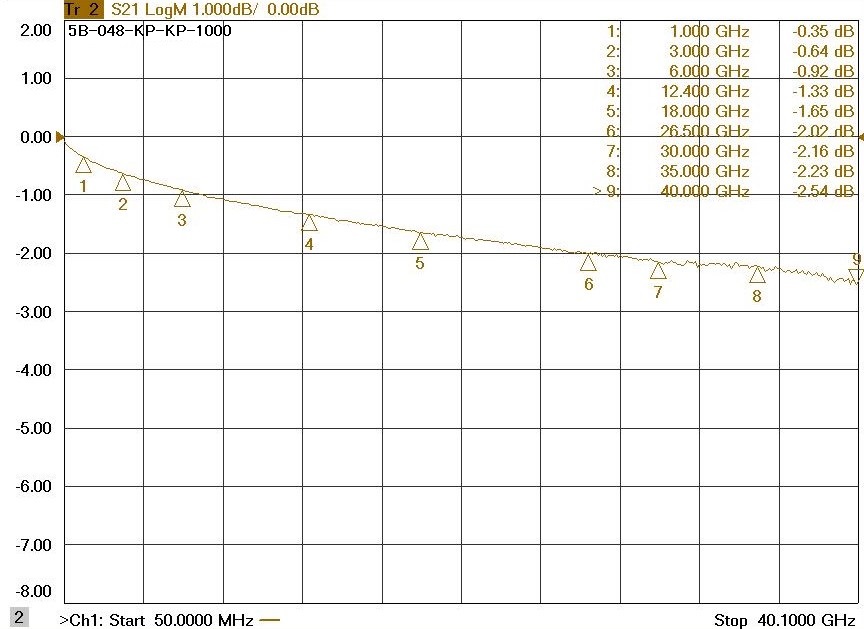

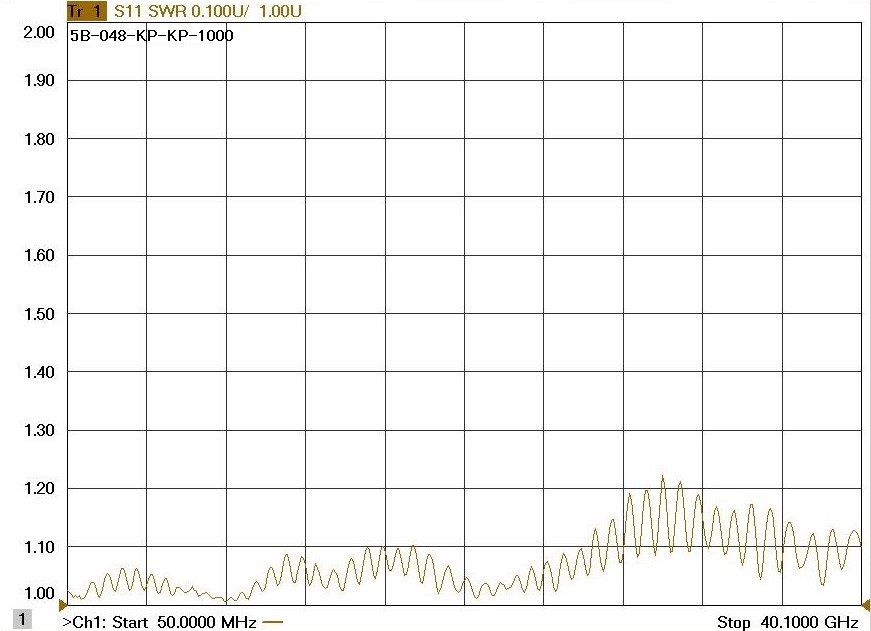

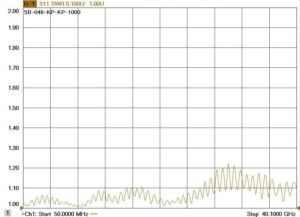

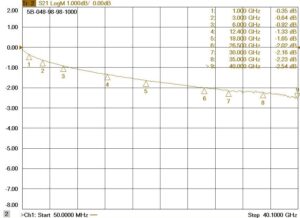

ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

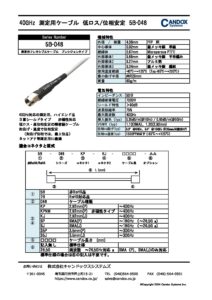

カタログ

5B-048よりも低ロスなケーブルは5B-205

5B-048よりも細い柔軟なケーブルは5B-065

製品名の構成

5B - 048 - KP - KJ - ▢▢▢▢ - △△

①   ②      ③     ④     ⑤      ⑥

5B 標準品
7B RoHs対応品
048 ケーブル種類

KP 2.92mm(P) ~40GHz
KPNM 2.92mm(P) 非磁性 ~40GHz
KJ 2.92mm(J) ~40GHz
SP SMA(P) ~18GHz(~26.5GHz
SJ SMA(J) ~18GHz(~26.5GHz
35P 3.5mm(P) ~30GHz
35J 3.5mm(J) ~30GHz
▢▢▢▢ ケーブル長さ(mm)
記入なし 標準仕様
26.5G 周波数 ~26.5GHz上限  SMA(P)、SMA(J)のみ対応

標準仕様の場合は⑥の記入は不要です。
