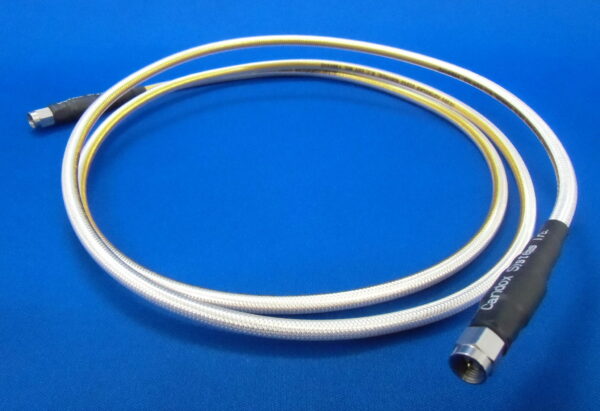

5B-055シリーズ （RoHS対応品は7B-055）
ケーブル径 Φ5.5㎜
SMA / N / 3.5mmコネクタで最高峰のスペック
測定用フレキシブルケーブル プレシジョンタイプ
最高峰の低ロス
ハイエンドケーブル
耐熱200℃対応
～26.5GHz(MAX)
I.L. 0.25dB/m＠1GHz
標準品 -40℃～+135℃ （耐熱仕様 -40℃～+200℃）
ステンレスチューブで補強したアーマード仕様あり（5B-055A）
耐熱200℃仕様（7B-055H）
※5B-055･･･RoHS非対応
7B-055･･･RoHS対応
特徴
- 低ロス（0.25dB/m＠1GHz) （ラインナップ中で最も低ロス）
- 最大周波数26.5GHz
- N、SMA、3.5mmコネクタに対応
- 3重シールド

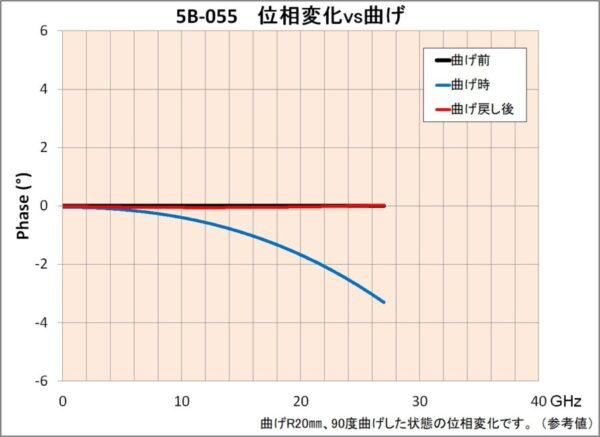

- 曲げに対して位相変化が少ない。かつ、曲げ戻しで元に戻る再現性に優れている。
- 温度に対して位相変化が少ない。最大1500PPM以下。
ケーブル仕様（ｍｍ）
- 外径Φ5.5
- 外被材質FEP 透明
- 中心導体φ1.42mm 銀メッキ銅 単線
- 外部導体３重シールド
- 絶縁体Φ4.19 Microporous PTFE
- 最小曲げＲ内Ｒ23

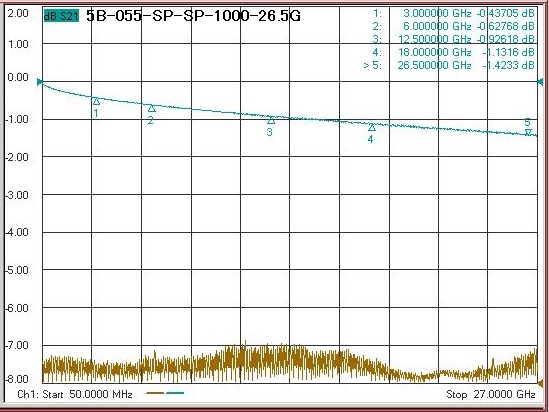

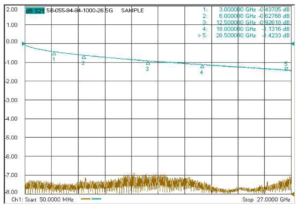

ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

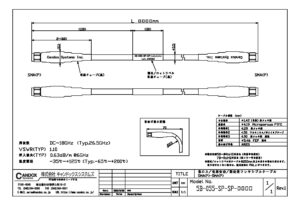

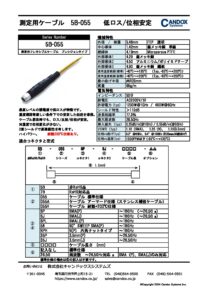

カタログ
5B-055-SP-SP-500 / SMA(P)-SMA(P) 500mm ~18GHz
5B-055-SP-SP-1000 / SMA(P)-SMA(P) 1000mm ~18GHz
5B-055-SP-SP-1500 / SMA(P)-SMA(P) 1500mm ~18GHz
5B-055-SP-SP-2000 / SMA(P)-SMA(P) 2000mm ~18GHz
製品名の構成
5B - 055 - SP – SJ - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥
| ① | 5B | 標準品 | |
| 7B | RoHs対応品 | ||
| ② |
055 | 標準ケーブル | |
| 055A | アーマードケーブル（ステンレス補強ケーブル） | ||
| 055H | 耐熱+200℃ 対応 （型番は、7B-055Hとなります） | ||
| ③ ④ |

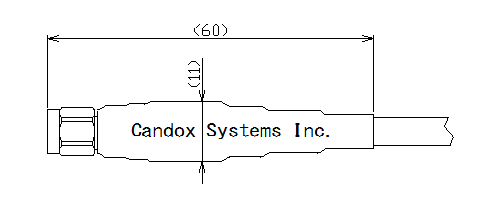

SP | SMA(P) | ～18GHz（～26.5GHz ※） |

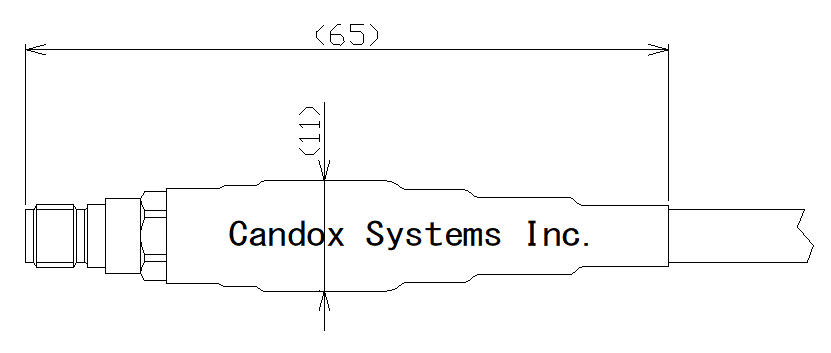

| SJ | SMA(J) | ～18GHz（～26.5GHz ※） | |

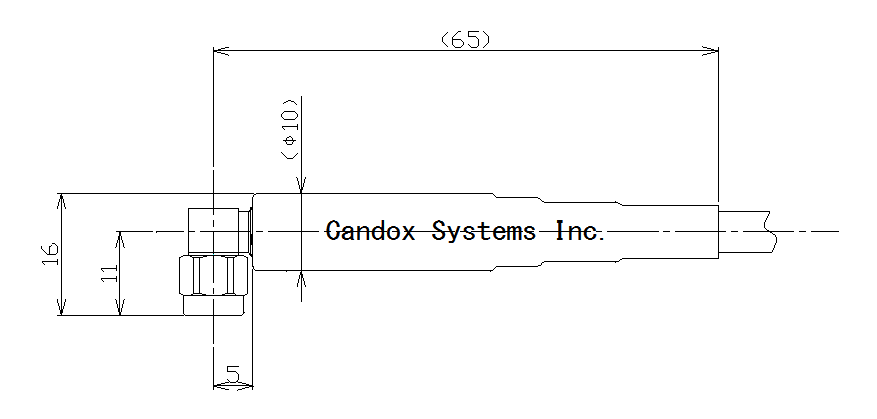

| SPL | SMAL(P) | ～18GHz | |

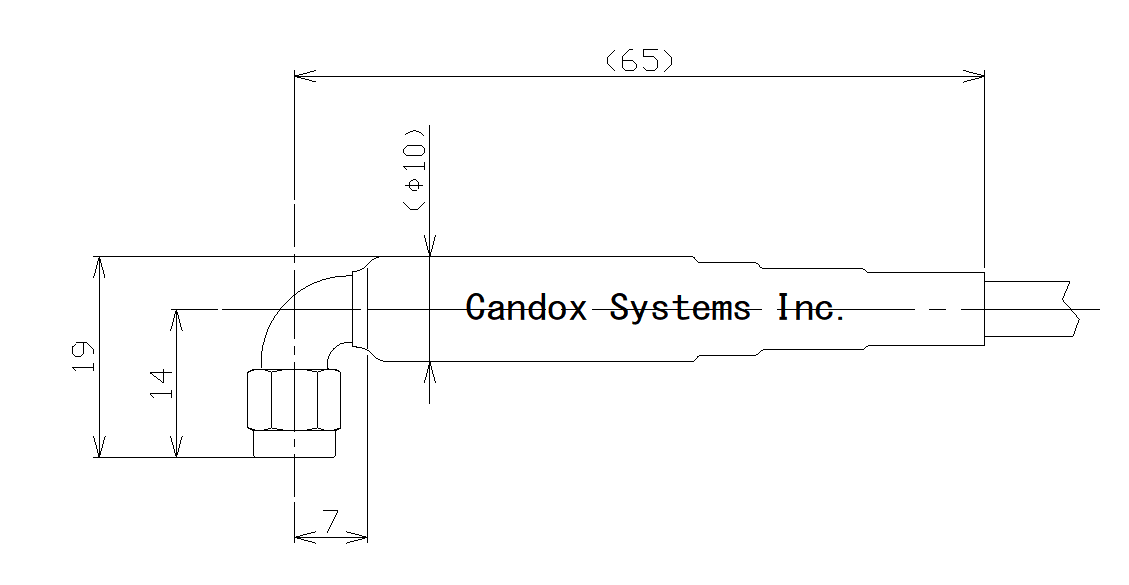

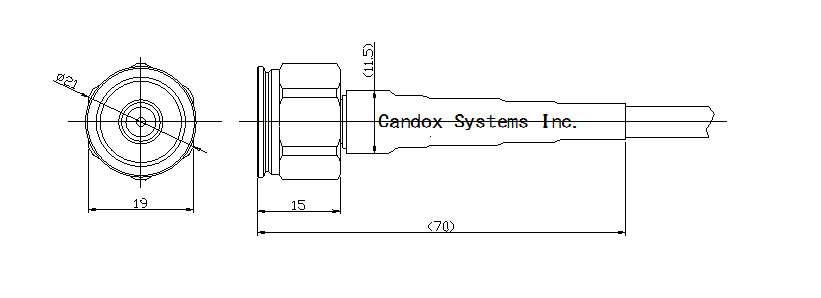

| 58 | SMA(P) 90° sweep | ～18GHz | |
| NPH | N(P) 六角ナット | ～18GHz | |
| NJ6 | N(J) | ～18GHz | |
| 35P | 3.5mm(P) | ～26.5GHz | |
| 35J | 3.5mm(J) | ～26.5GHz | |
| ⑤ | ▢▢▢▢ | ケーブル長さ(mm) | |
| ⑥ | 記入なし | 標準仕様 | |
| 26.5G | 周波数 ~26.5GHz上限 ※ | SMA(P)、SMA(J)のみ対応 | |
標準仕様の場合は⑥の記入は不要です。
