新たに柔軟なソフトアーマードタイプを追加（5B-065AS)

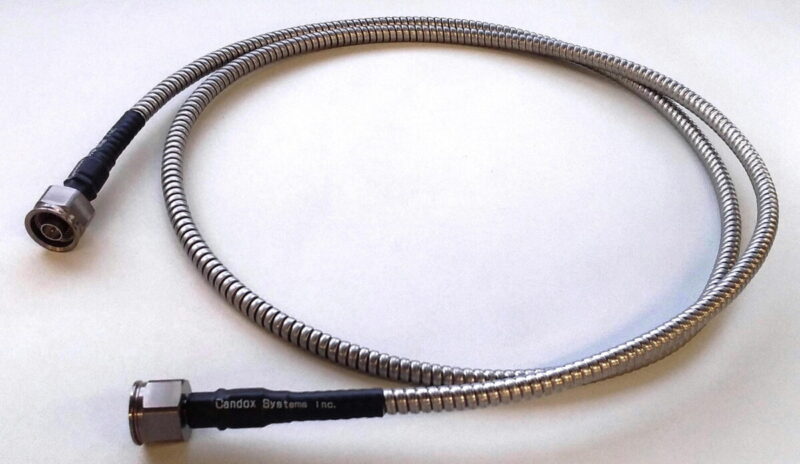

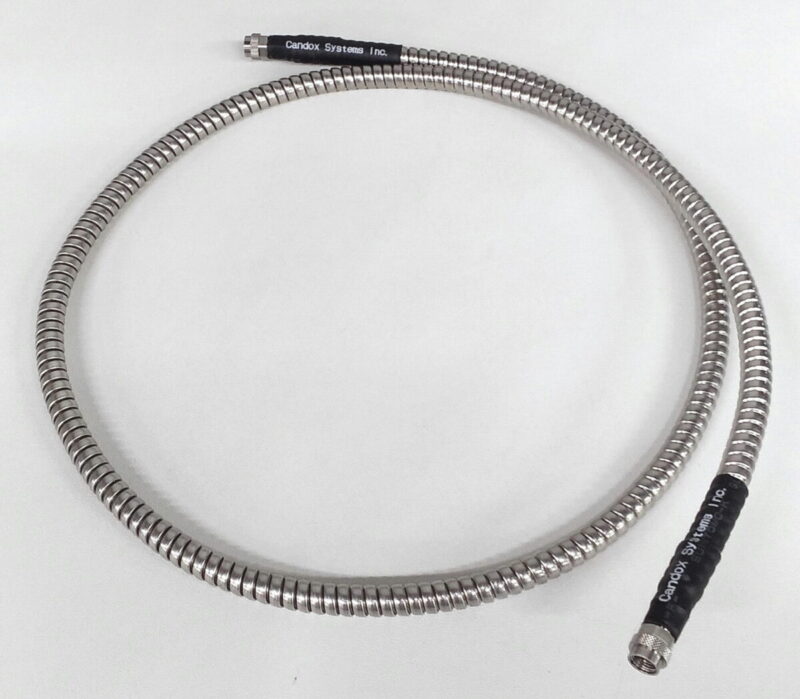

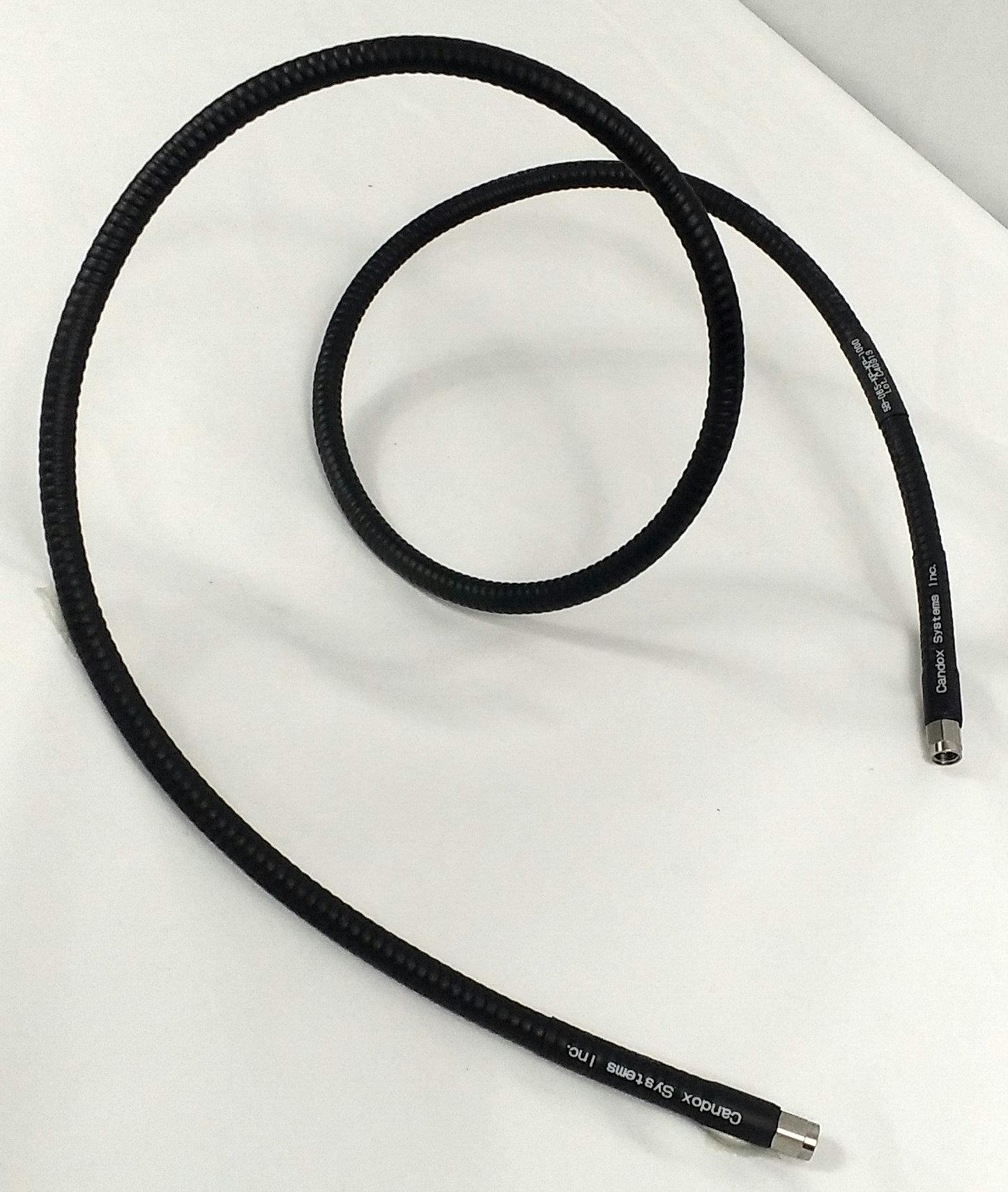

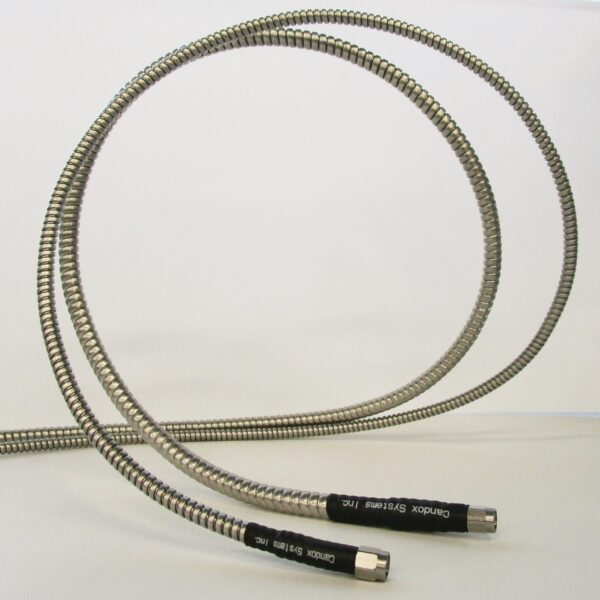

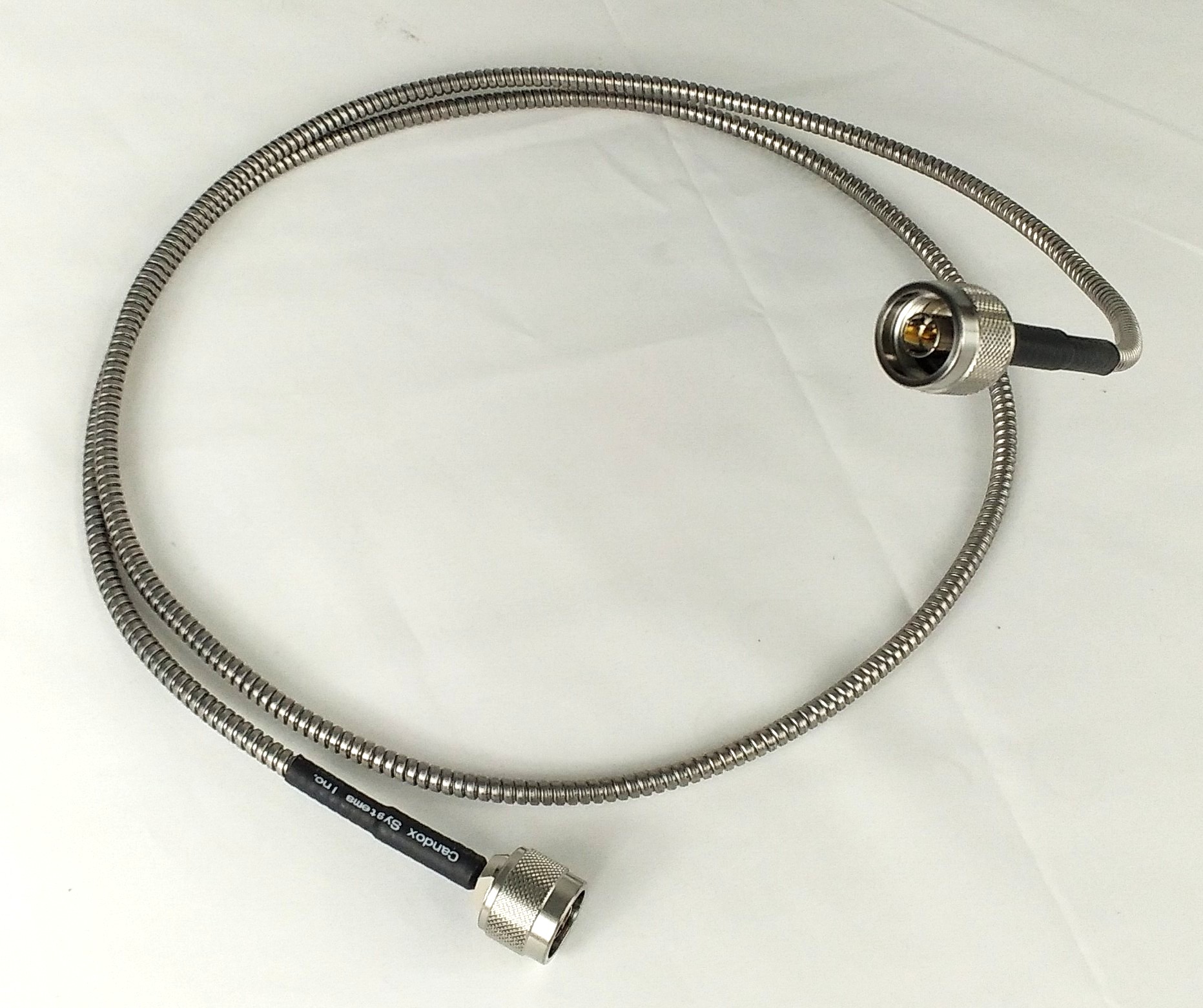

アーマードケーブル
測定用低ロスケーブルにステンレスチューブを被せたテスト用ケーブルです。
ケーブルを保護し長寿命を実現。
【用途】
繰り返しの曲げや取り回しのある現場。
恒温槽での使用。
屋外フィールドでの使用、等。
標準アーマードと柔軟なソフトアーマードを用意しています。
・標準アーマード･･･曲げ戻りが少ない（反発が小さい）
・ソフトアーマード･･･柔軟に曲がり取り回しやすい

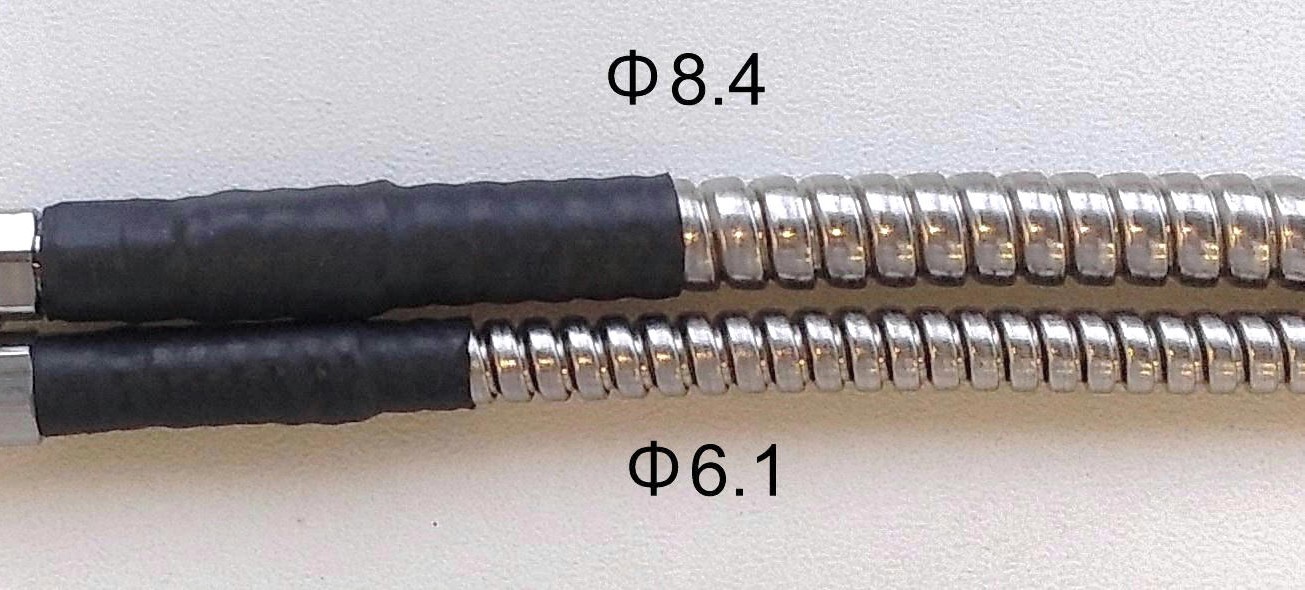

ケーブル外径 Φ8.4mm 5B-055Aシリーズ（標準アーマード）
ケーブル外径 Φ6.1mm 5B-065Aシリーズ（標準アーマード）
ケーブル外径 Φ7.8mm 5B-065ASシリーズ（ソフトアーマード）
特徴
- ステンレスチューブ
- 中身のケーブルは2種類 5B-055 / 5B-065
- 最大周波数 5B-055A（~26.5GHz）
5B-065A（~40GHz） - コネクタ SMA / N / 3.5mm / 2.92mm
ケーブル仕様
【5B-055A】 【5B-065A】 【5B-065AS】
アーマード外径8.4mm アーマード外径6.1mm アーマード外径7.8mm
アーマード材質 SUS304 アーマード材質 SUS304 アーマード材質 SUS304+収縮チューブ
最小曲げＲ 内R65mm 最小曲げＲ 内R50mm 最小曲げＲ 内R30mm

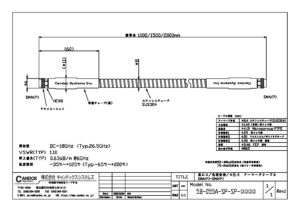

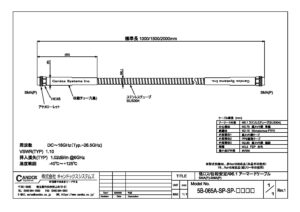

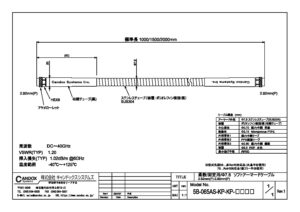

カタログ 5B-055A カタログ 5B-065A カタログ 5B-065AS

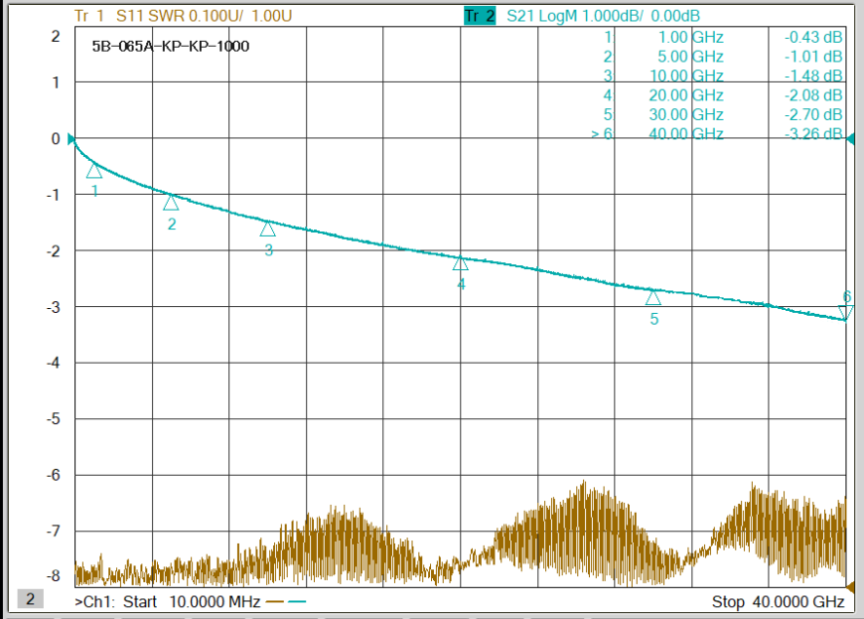

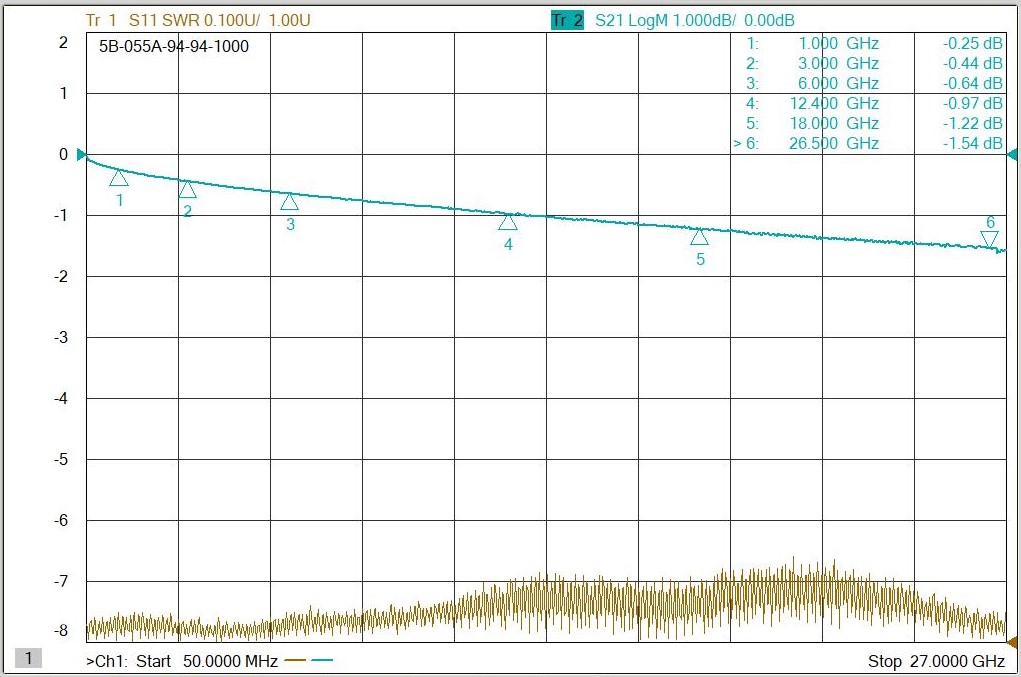

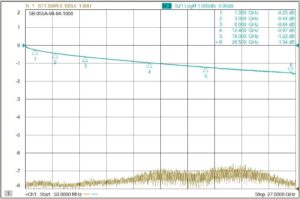

特性データ

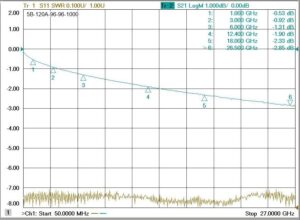

アーマード外径8.4mm【5B-055A】 ケーブル仕様 5B-055（0.55dB@5GHz）
アーマード外径6.1mm【5B-065A】 ケーブル仕様 5B-065（1.02dB＠5GHz)
アーマード外径7.8mm【5B-065AS】
ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

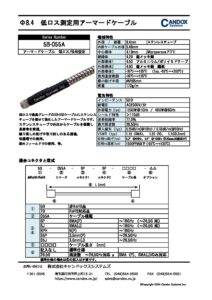

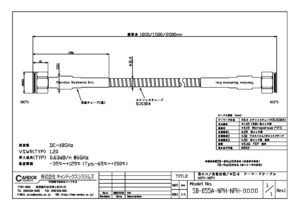

カタログ 5B-055A

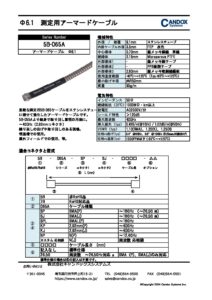

カタログ 5B-065A

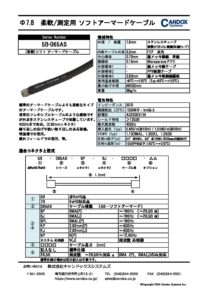

カタログ 5B-065AS（ソフトアーマード）
製品名の構成 5B-055A
5B - 055A - SP - SJ - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥

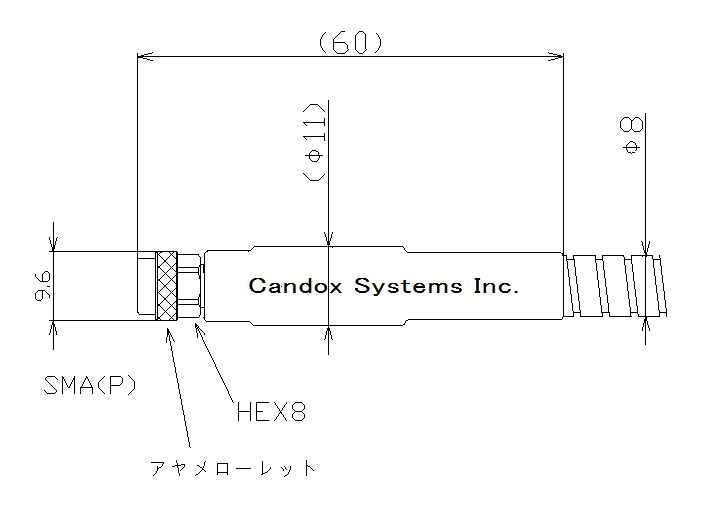

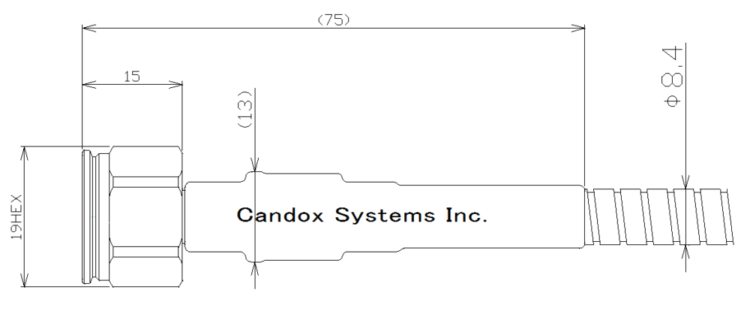

| ① | 5B | 標準品 | |
| 7B | RoHS対応品 | ||
| ② |
055A | 標準アーマード Φ8.4 | |
| ③ ④ |
SP | SMA(P) アヤメローレット付き | ～18GHz（～26.5GHz ※） |
| SJ | SMA(J) | ～18GHz（～26.5GHz ※） | |
| NPH | N(P) | ～18GHz | |
| 35P | 3.5mm(P) アヤメローレット付き | ～26.5GHz | |
| 35J | 3.5mm(J) | ～26.5GHz | |
| ⑤ |
▢▢▢▢ | ケーブル長さ | |
| ⑥ | 記入なし | 標準仕様 | |
| 26.5G | 周波数 ~26.5GHz上限 ※ | SMA(P)、SMA(J)のみ対応 | |
標準仕様の場合は⑥の記入は不要です。
製品名の構成 5B-065A / 5B-065AS
5B - 065A - SP - SJ - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥
| ① | 5B | 標準品 | |
| 7B | RoHS対応品 | ||
| ② |
065A | 標準アーマード Φ6.1 | |
| 065AS | ソフトアーマード Φ7.8 | ||
| ③ ④ |
SP | SMA(P) アヤメローレット付き | ～18GHz（～26.5GHz ※） |
| SJ | SMA(J) | ～18GHz（～26.5GHz ※） | |
| NP | N(P) | ～18GHz | |
| KP | 2.92mm(P) | ～40GHz | |
| KJ | 2.92mm(J) | ～40GHz | |
| ⑤ |
▢▢▢▢ | ケーブル長さ | |
| ⑥ | 記入なし | 標準仕様 | |
| 26.5G | 周波数 ~26.5GHz上限 ※ | SMA(P)、SMA(J)のみ対応 | |
標準仕様の場合は⑥の記入は不要です。
5B-055 / 5B-065 以外のケーブルでも、特注にてアーマードチューブを被せる対応も可能です。
また、アーマードチューブに被覆を被せることも可能です。
