SMA / Nコネクタ 5B-038

5B-038シリーズ

ケーブル径 Φ4.3mm
2重シールドタイプ
標準コネクタ N、SMA
測定から配線用途までオールマイティーにご使用頂けます。

~26.5GHz(MAX)
-40℃~+125℃
I.L. 0.37dB/m@1GHz

※5B-038・・・非RoHS対応
 7B-038・・・RoHS対応

特徴

  • 0.37dB/m@1GHz
  • 測定用フレキシブルケーブル
  • 周波数:26.5GHzまで対応

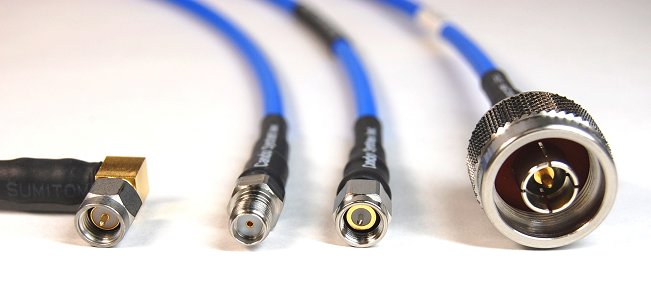

  • N、SMA、その他多種多様なコネクタに対応
  • 防水仕様 IPX4相当

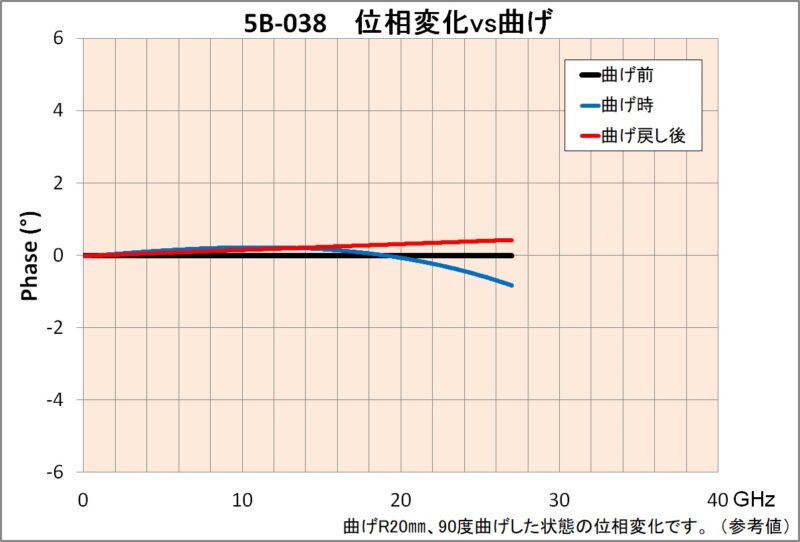

  • 曲げに対して位相変化が少ない

ケーブル仕様(mm)

  • 外径Φ4.3
  • 外被材質PFA 青
  • 中心導体Φ0.91mm 銀メッキ銅 単線
  • 外部導体2重シールド
  • 絶縁体Φ2.95mm PTFE
  • 最小曲げR内R20

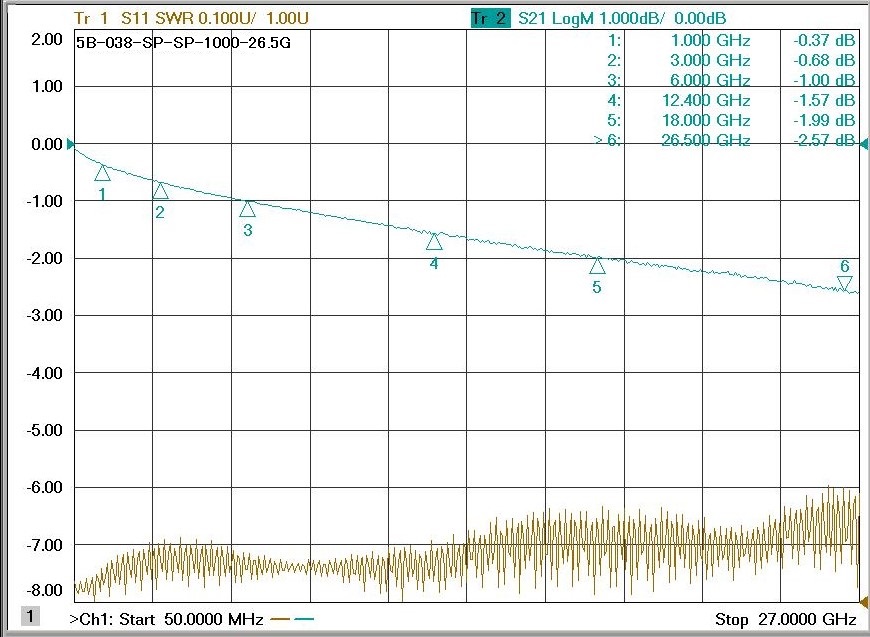

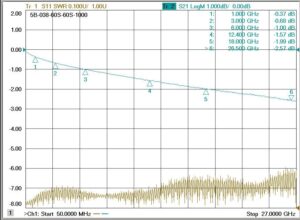

ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

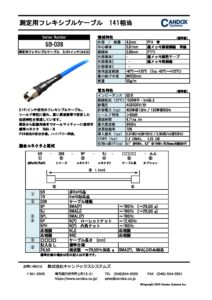

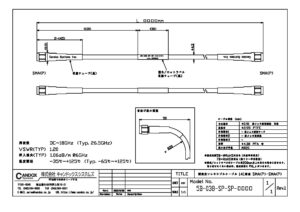

カタログ

5B-038よりも低ロスなケーブルは5B-205

5B-038よりも柔軟なケーブルは5B-065

製品名の構成

5B - 038 - SP - SJ - ▢▢▢▢ - △△

①   ②       ③    ④      ⑤       ⑥

5B 標準品
7B RoHs対応品
038 ケーブル種類

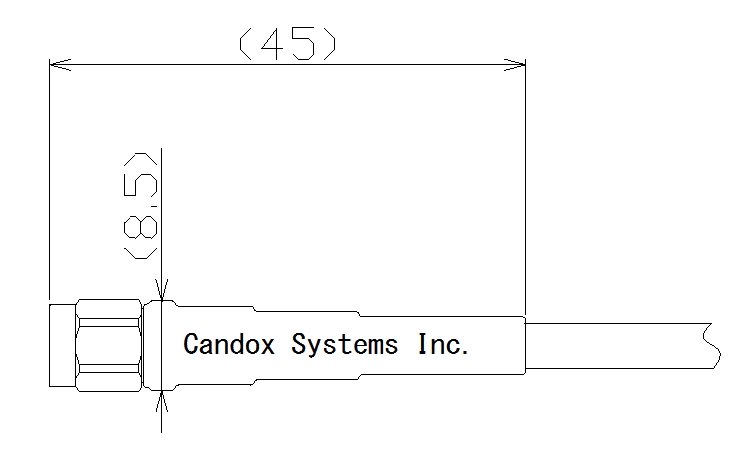

SP SMA(P) ~18GHz(~26.5GHz

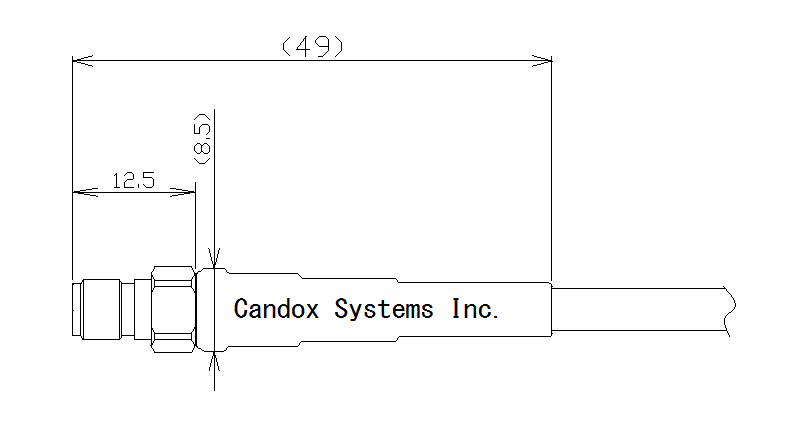

SJ SMA(J) ~18GHz(~26.5GHz

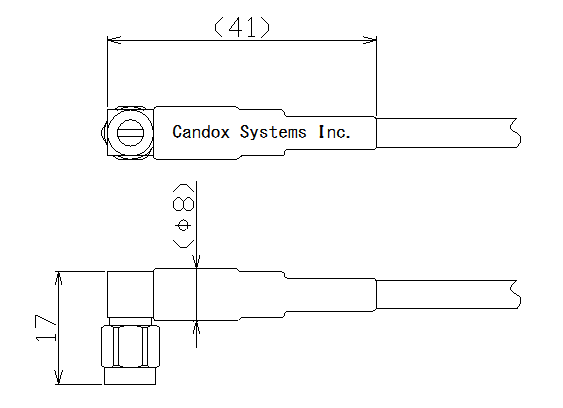

SPL SMAL(P) ~18GHz

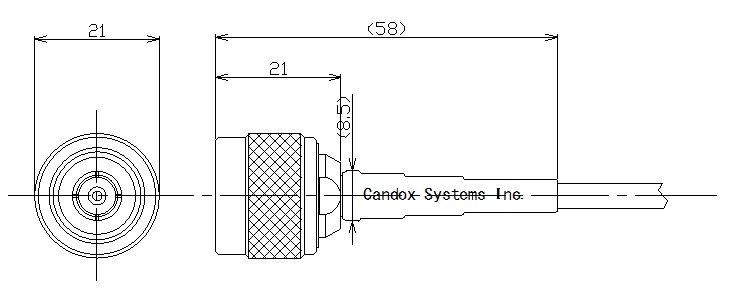

NP N(P)  ローレットナット ~12.4GHz

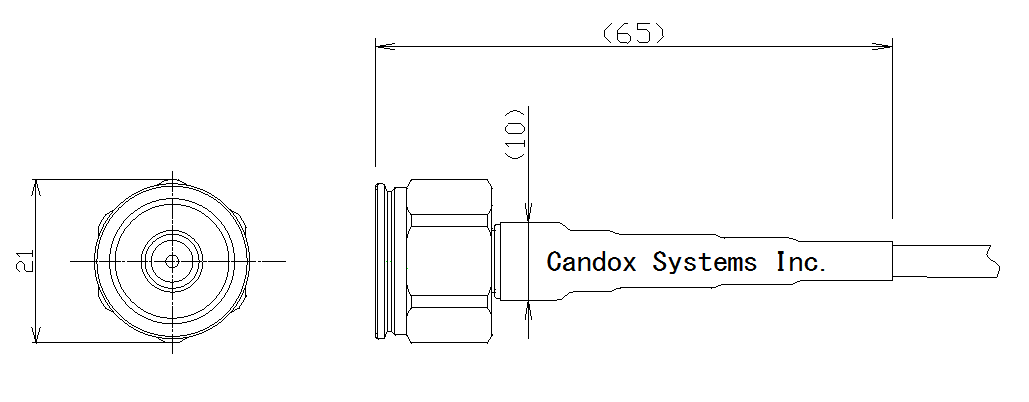

NPH N(P) 六角ナット ~18GHz
応相談 N(J) 応相談
▢▢▢▢ ケーブル長さ(mm)
記入なし 標準仕様
26.5G 周波数 ~26.5GHz上限  SMA(P)、SMA(J)のみ対応

標準仕様の場合は⑥の記入は不要です。
