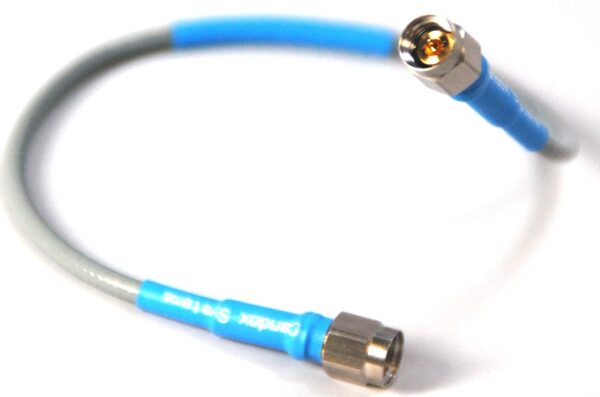

2.92 / 2.4mmコネクタ 50GHz 5B-120(非磁性対応可)

5B-120シリーズ

ケーブル径 Φ3.2㎜
ミリ波対応(~50GHz)の測定用フレキシブルケーブル
3重シールド
2.4mmコネクタが適合する測定用ケーブル(~50GHz)
対曲げでの位相変化が極小(最上位品)
ネットワークアナライザ等、測定用ケーブルとして最適です。
専用の非磁性コネクタで非磁性ケーブルとして対応可能です。(医療機向けなどにも最適)

~50GHz(MAX)
-40℃~+125℃

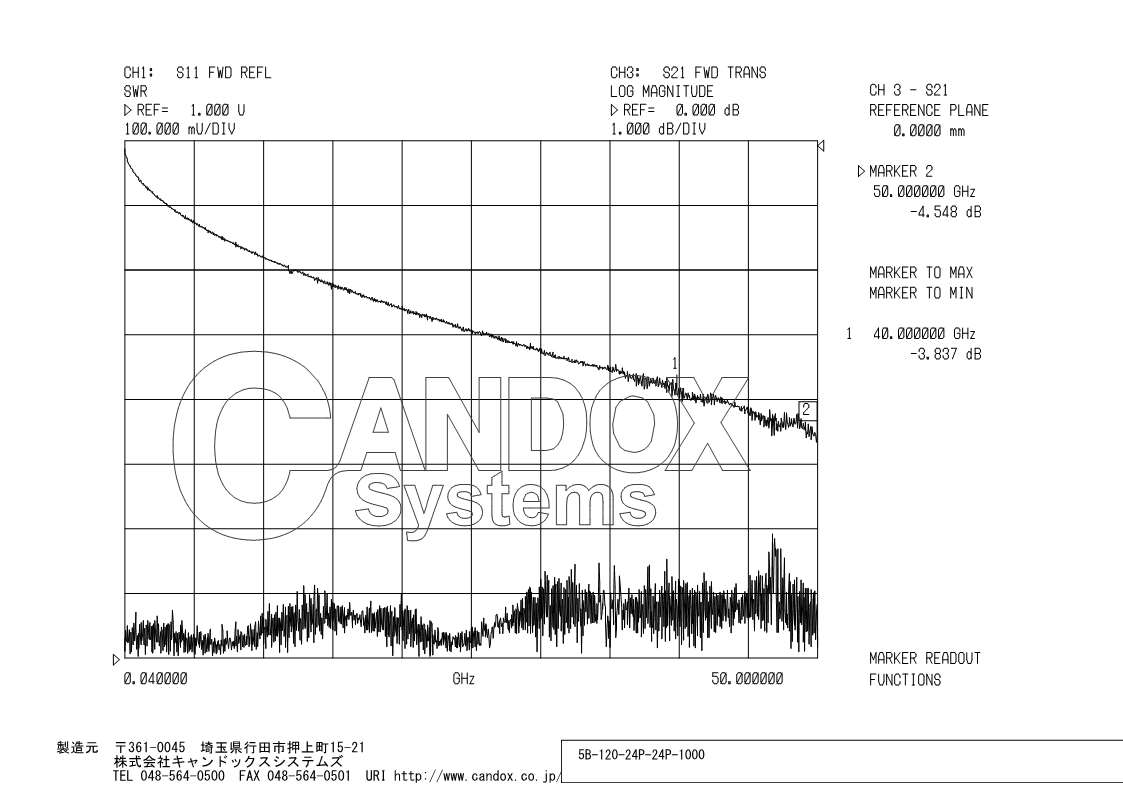

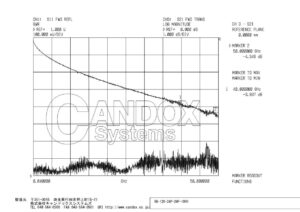

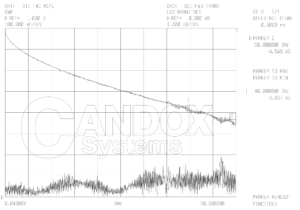

I.L. 0.56dB/m@1GHz
ステンレスチューブで補強したアーマード仕様あり(5B-120A)

※5B-120・・・非RoHS対応
 7B-120・・・RoHS対応

特徴

  • 0.56dB/m@1GHz
  • ~50GHz 測定用フレキケーブル
  • 3重シールド
  • 対応コネクタ:2.4mm、2.92mm、SMA
  • 高精度で再現性のある測定用ケーブル
  • 対曲げ・温度で安定した特性

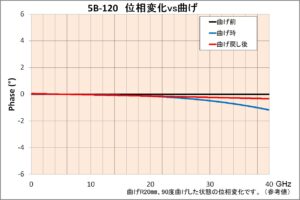

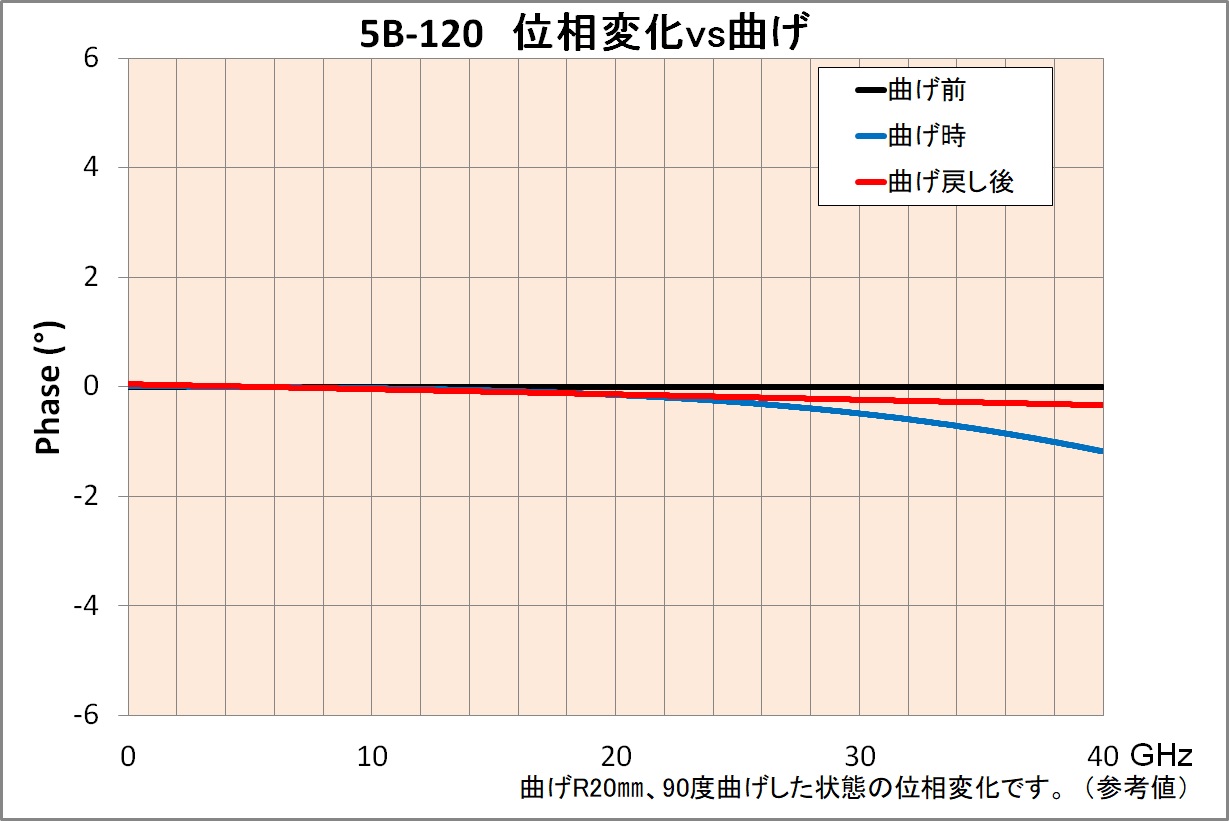

  • 対曲げでの位相変化が極小(最上位品)

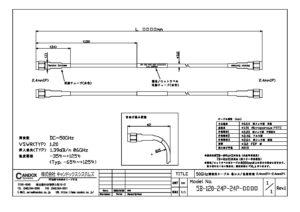

ケーブル仕様(mm)

  • 外径Φ3.2
  • 外被材質FEP 灰色
  • 中心導体Φ0.64 銀メッキ銅 単線
  • 外部導体3重シールド
  • 絶縁体Φ1.91 Microporous PTFE
  • 最小曲げR内R15

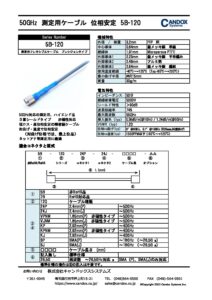

カタログ

5B-120よりも低ロスなケーブルは5B-205

5B-120よりも柔軟なケーブルは5B-054

製品名の構成

5B - 120 - 24P - 24J - ▢▢▢▢ - △△

①   ②        ③      ④       ⑤       ⑥

5B 標準品
7B RoHs対応品


120 標準ケーブル
120A アーマードケーブル(ステンレス補強ケーブル)

24P 2.4mm(P) ~50GHz
24J 2.4mm(J) ~50GHz
VPNM 1.85mm(P) 非磁性 ~50GHz
VJNM 1.85mm(J) 非磁性 ~50GHz
KP 2.92mm(P) ~40GHz
KPNM 2.92mm(P)  非磁性 ~40GHz
KJ 2.92mm(J) ~40GHz

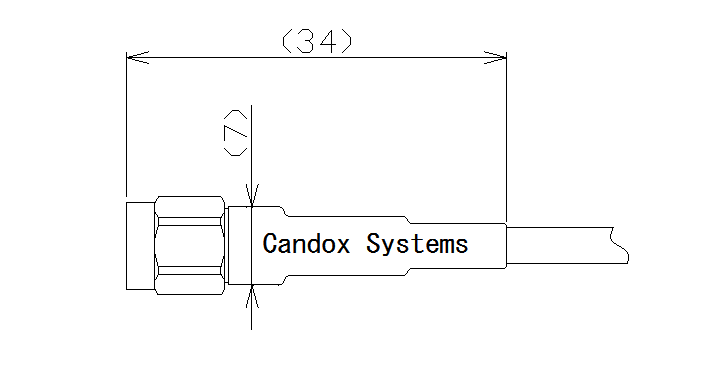

SP SMA(P) ~18GHz(~26.5GHz
SJ SMA(J) ~18GHz(~26.5GHz
SPL SMA L(P) ~18GHz
▢▢▢▢ ケーブル長さ(mm)
記入なし 標準仕様
26.5G 周波数 ~26.5GHz上限 ※ SMA(P)、SMA(J)のみ対応

標準仕様の場合は⑥の記入は不要です。
