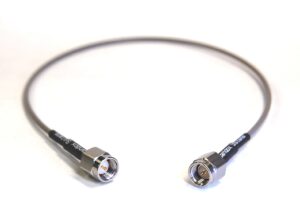

細径 0.8D相当フレキ(Φ2) 7B-08D

0.8Dケーブル相当、Φ1.95mm

周波数:~10GHz

細く柔軟性が良いので、狭小配線に最適

~10GHz(MAX)

-35℃~+135℃

I.L. 1.59dB/m@1GHz

※7B-08D-・・・RoHS対応

                      5B-08D-・・・非RoHS対応

特徴

  • 1.59dB/m@1GHz
  • Φ2mm外径で狭小配線に
  • 周波数 ~10GHz(Max)
  • 温度範囲が広い(線材 Typ. -253℃~+200℃)
  • 基板付け用、片側オープン(芯出し加工)などにも対応

ケーブル仕様(mm)

  • 外径Φ1.95
  • 外部材質FEP 灰
  • 中心導体Φ0.3(Φ0.2×7本)撚線
  • 外部導体2重編組シールド
  • 絶縁体Φ0.85 FEP
  • 最小曲げR内R5
0.3m

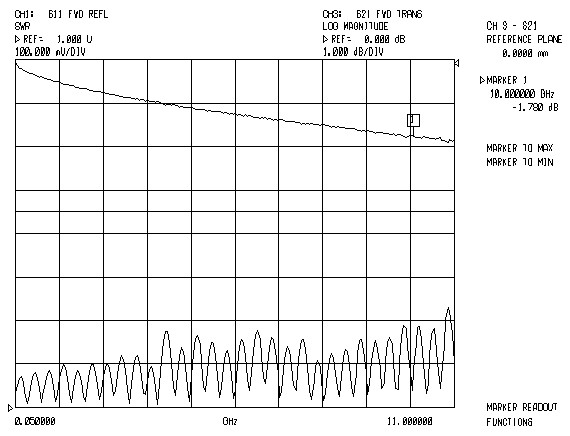

ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

7B-08Dよりも低ロスなケーブルは7B-008S

製品名の構成

7B - 08D   - SP  - SJ  - ▢▢▢▢

①   ②         ③      ④       ⑤

5B 非RoHs対応品
7B RoHs対応品
08D ケーブル種類

SP SMA(P) ~10GHz
SPL SMA L(P) ~8GHz
SJ SMA(J) ~10GHz
▢▢▢▢ ケーブル長さ(mm)
