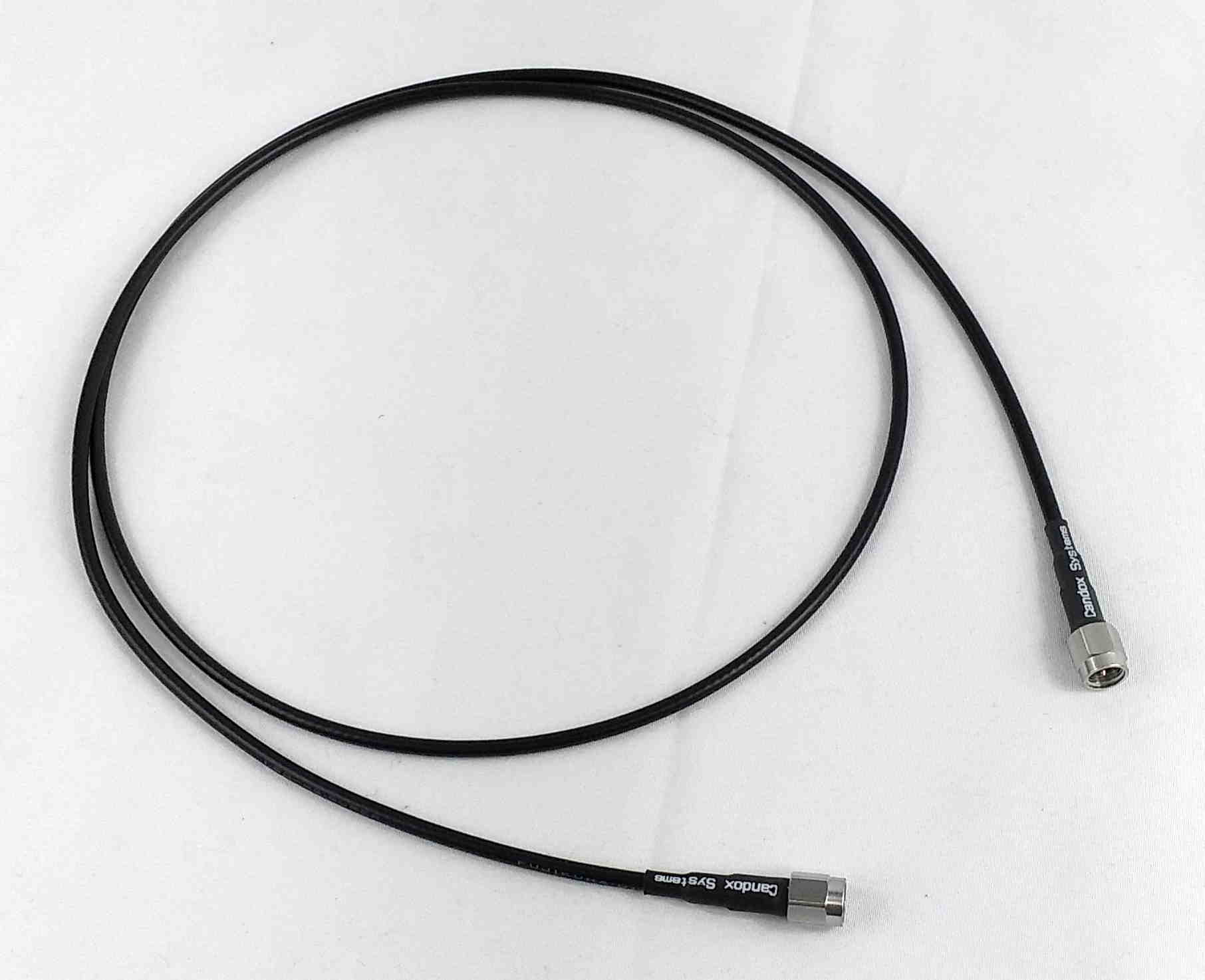

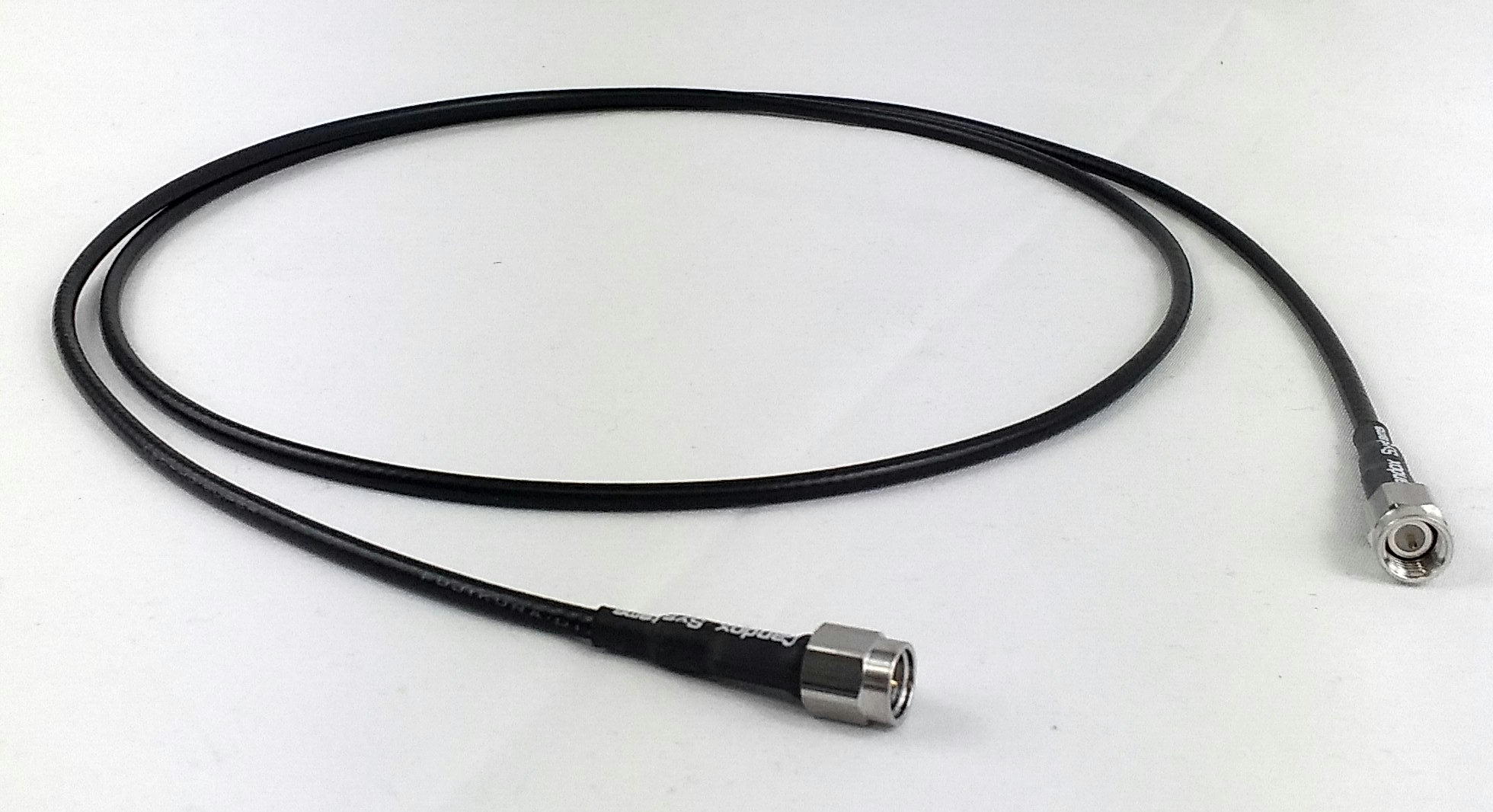

ローコスト 1.5Dフレキ(Φ3) 7B-008S(旧7B-008X)

【お知らせ】
7B-008Sシリーズは、旧)7B-008Xシリーズの後継品です。
性能、柔軟性は同等です。
接続コネクタは7B-008Xと同じものを流用しています。




2重シールド&ローコスト
1.5Dケーブル、外径Φ3mm
柔軟で使いやすい
安価な配線用途に

~6GHz(MAX)
-40℃~+105℃
I.L. 0.72dB/m@1GHz

※7B-008S-・・・RoHS対応
 5B-008S-・・・非RoHS対応

特徴

  • 0.72dB/m@1GHz
  • ~6GHz(Max)
  • ローコストでありながらも安定した伝送特性
  • 基板付け用、片側オープン(芯出し加工)などにも対応
  • SMA、BNC、MMCX、FAKRAなど、多くのコネクタに適合します

ケーブル仕様 (mm)

  • 外径Φ3
  • 外被材質耐熱PVC 黒
  • 中心導体Φ0.6(Φ0.2×7本)撚線
  • 外部導体2重シールド(アルミ箔+編組)
  • 絶縁体Φ1.6 架橋発砲ポリエチレン
  • 最小曲げR内R10

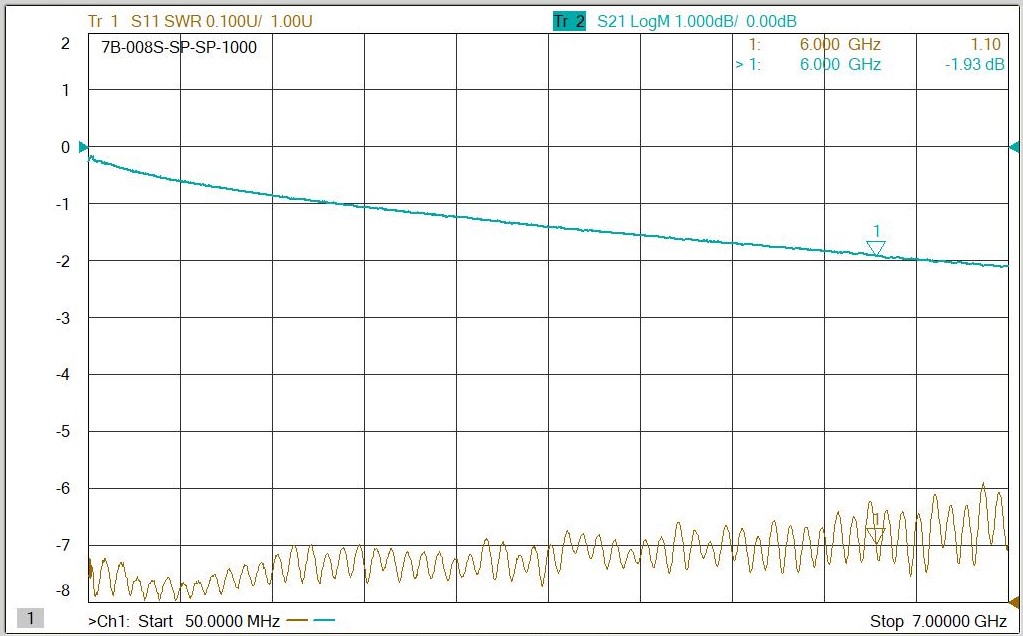

ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

7B-008Sよりも低ロスなケーブルは7B-059

7B-008Sよりも細い柔軟なケーブルは7B-08D

製品名の構成

7B - 008S -   SP - SJ - ▢▢▢▢ - △△

①   ②         ③    ④      ⑤         ⑥

5B 非RoHs対応品
7B RoHs対応品
008S ケーブル種類

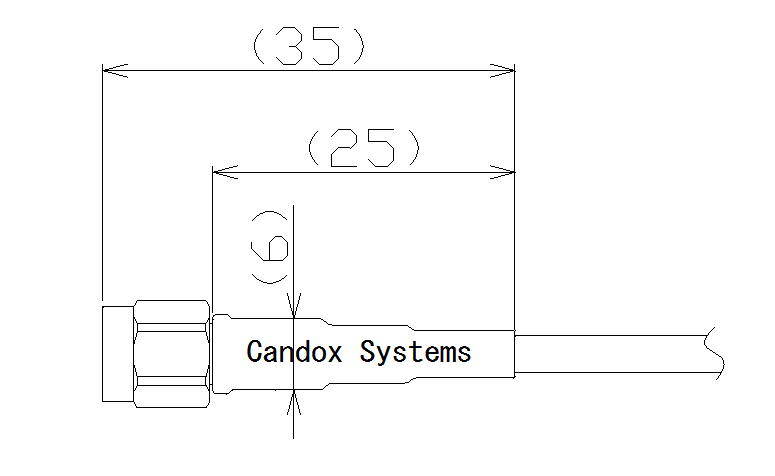

SP SMA(P) ~6GHz
SJ SMA(J) ~6GHz

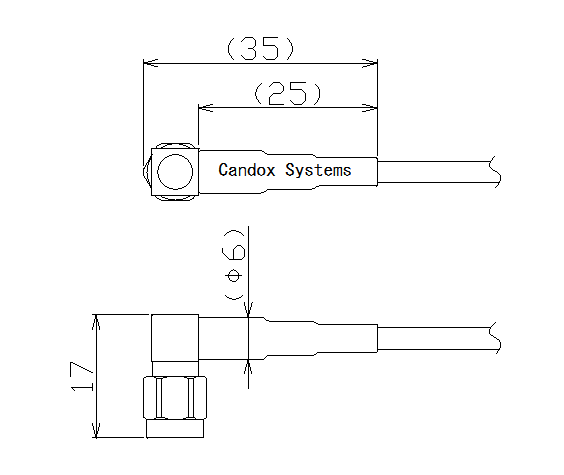

SPL SMA L(P) ~6GHz
応相談
MMCX 応相談
BNC
SMB
FAKRA
▢▢▢▢ ケーブル長さ(mm)
