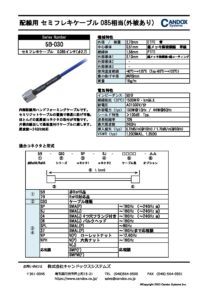

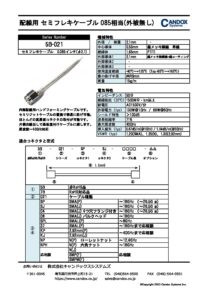

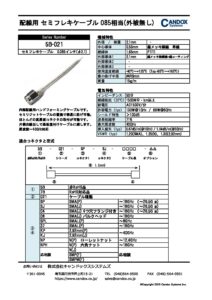

ケーブル径0.085インチ（RG405）相当セミフレキケーブル
外径Φ2.1mm / Φ2.7mm
ハンドフォーミングケーブル（セミリジッド代替）
配線用ローコストケーブル
~24GHz / ~40GHz(MAX)
-40℃～+125℃
0.67dB/m(＠1GHz) / 0.72dB/m(＠1GHz)
※RoHS対応品をご希望の場合は、7B-021、7B-030となります。
特徴
- 0.67dB/m(＠1GHz) / 0.72dB/m(＠1GHz)
- ローコストでありながらも安定した伝送特性
- ほとんどの高周波コネクタの取付が可能
- セミリジットケーブルの置換でハンドフォーミングが可能
- 片側オープン・芯線出し仕様にて基板直付けケーブルの製作も承ります。
- 周波数
5B-030 ～24GHz対応
5B-021 ～40GHz対応
- 【外被あり】5B-030 【外被なし】5B-021
- 外形寸法 Φ2.7mm ETFE 青 Φ2.1mm
- 中心導体 φ0.51mm 銀メッキ銅被鋼
単線 Φ0.53mm 銀メッキ銅 単線 - 外部導体 Φ2.1mm 錫メッキ軟銅線
+錫コーティング Φ2.1mm 錫メッキ軟銅線+錫コーティング - ~24GHz(MAX) ~40GHz(MAX)

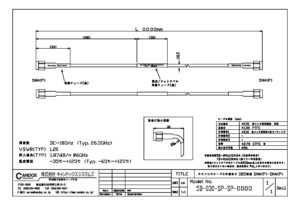

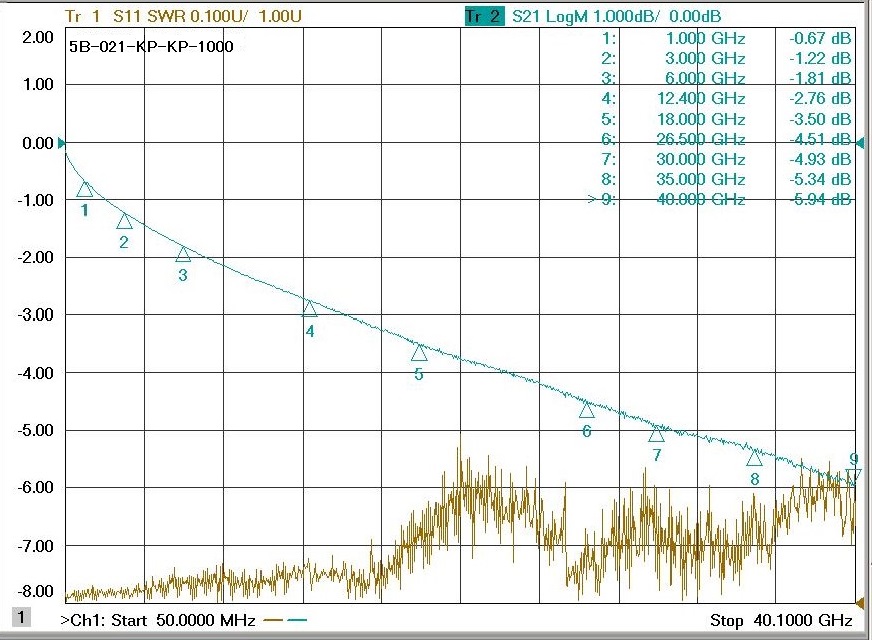

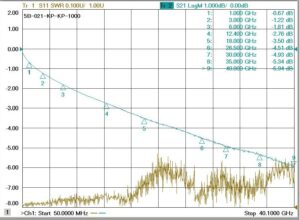

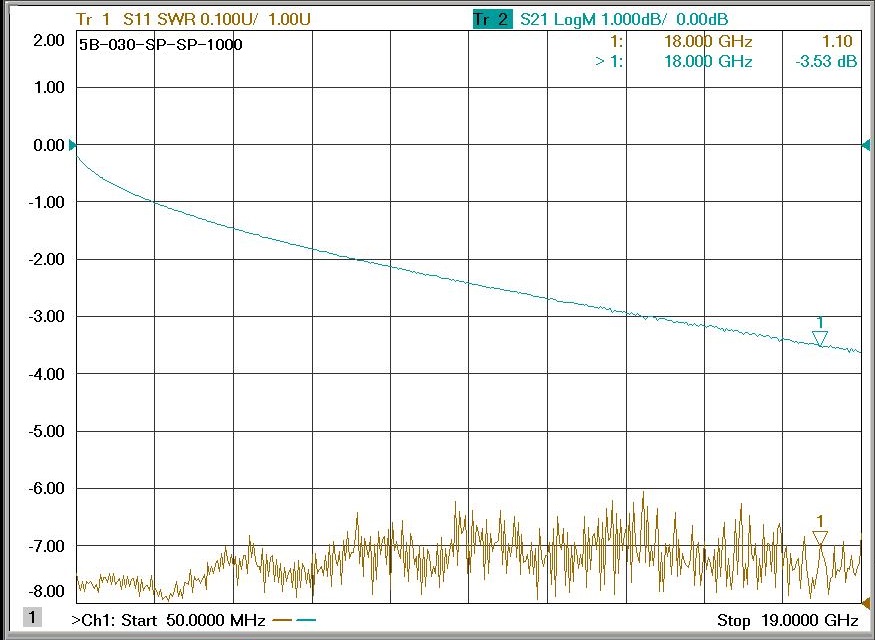

実測データ
5B-021 2.92mm(P)-2.92mm(P) L=1m (40GHz)
(5B-021-KP-KP-1000)

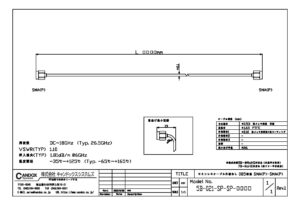

ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。
基板付け用などの片側オープン（芯線出し）仕様も承ります。
製品名の構成
5B - 021 - SP - SJ - ▢▢▢▢ - △△
030
① ② ③ ④ ⑤ ⑥
| ① | 5B | 非RoHs対応品 | |
| 7B | RoHs対応品 | ||
| ② |
021 | ケーブル種類 外皮なし (～40GHz) | |
| 030 | ケーブル種類 外皮あり (～24GHz) | ||
| ③ ④ |

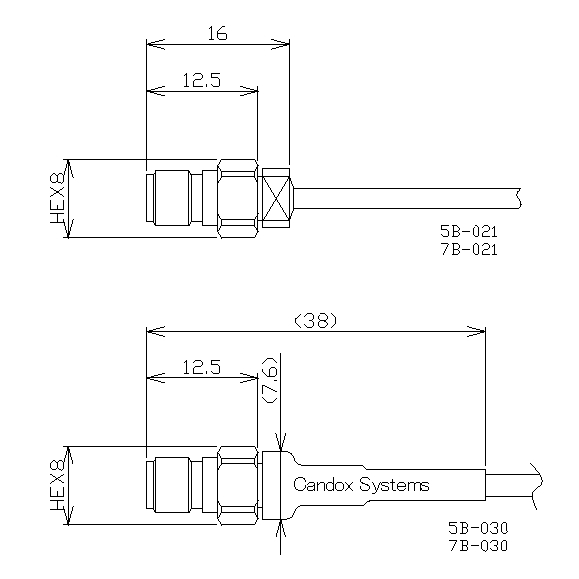

SP | SMA(P) | ～18GHz（～24GHz ※） |
| SJ | SMA(J) | ～18GHz（～24GHz ※） | |

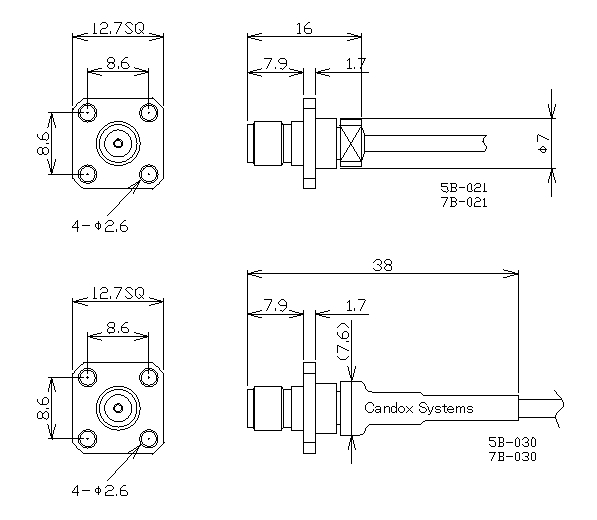

| 04 | SMA(J) 4つ穴フランジ付き | ～18GHz（～24GHz ※） | |

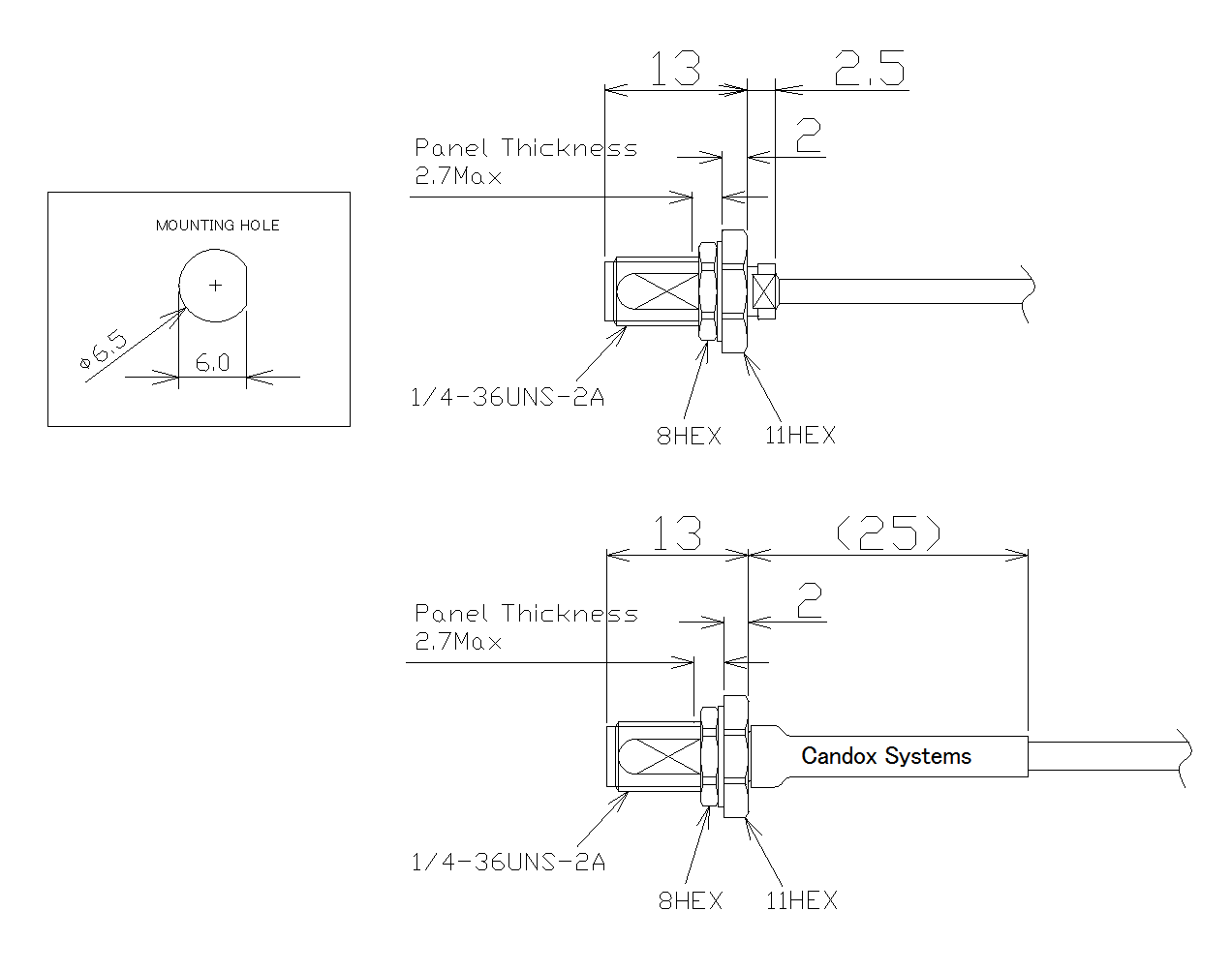

| 08 | SMA(J) バルクヘッド | ～18GHz | |

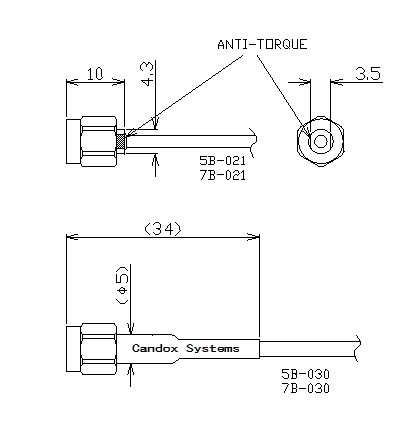

| SPL | SMAL(P) | ～8GHz | |

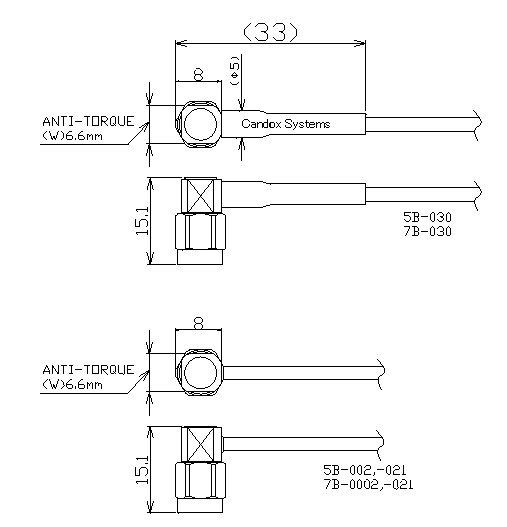

| 37 | SMAL(P) | ～18GHz | |

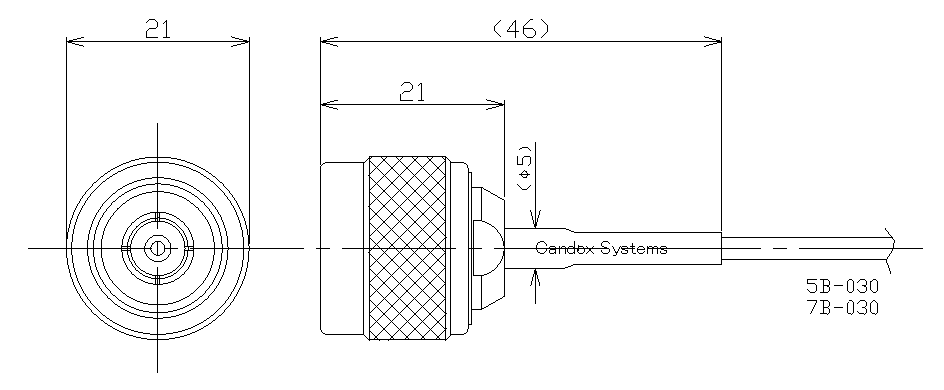

| NP | N(P) ローレットナット | ～12.4GHz | |
| NPH | N(P) 六角ナット | ～18GHz | |
| KP | 2.92mm(P) | ～40GHz（5B-021のみ対応） | |
| KJ | 2.92mm(J) | ～40GHz（5B-021のみ対応） | |
| 応相談 | N(J) | 応相談 | |
| SMP(F) | |||

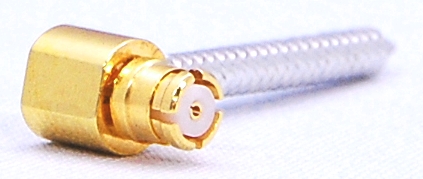

| SMPM(F) | |||
| ⑤ | ▢▢▢▢ | ケーブル長さ(mm) | |
| ⑥ | 記入なし | 標準仕様 | |
| 24G | 周波数 ~24GHz上限 ※ | SMA(P)、SMA(J)のみ対応 | |
標準仕様の場合は⑥の記入は不要です。
コネクタ首元チューブの補強を無くし、首元から曲げられる仕様も可能です。
