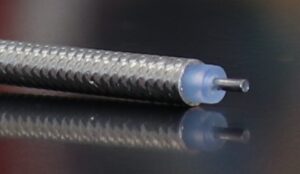

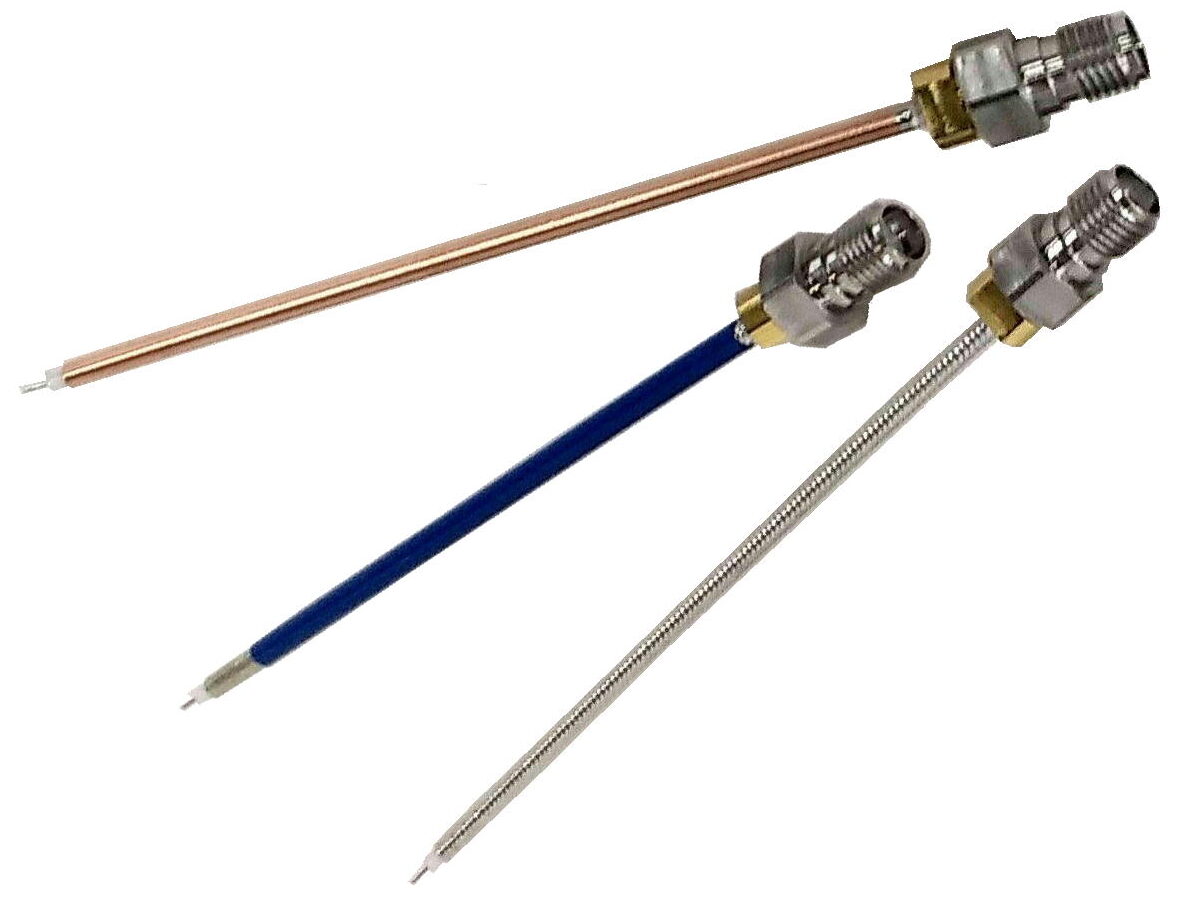

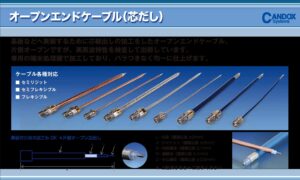

オープンエンドケーブル(芯だし) 基板配線用 片側芯だしケーブル

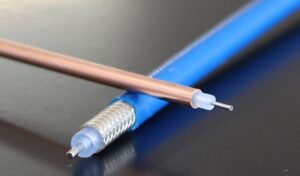

セミフレキ、セミリジット、フレキシブルケーブルの各種対応します。

ご指定の全長、外部導体、絶縁体、芯だしの寸法で加工します。

専用の端末処理機で加工しており、バラつきなく均一に仕上げます。

ケーブル仕様

0.141インチ径(Φ3.6)  セミリジット 5B-001
            セミフレキ  5B-020、5B-029(外被あり)

0.085インチ径(Φ2.2)  セミリジット 5B-002
            セミフレキ  5B-021、5B-030(外被あり)

0.047インチ径(Φ1.2)  セミリジット 5B-003
            セミフレキ  5B-050、5B-051(外被あり)

0.034インチ径(Φ0.9)  セミリジット 5B-004
            セミフレキ  5B-052(外被あり)

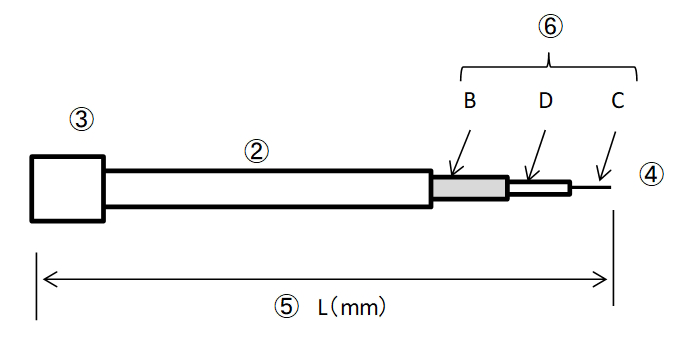

製品名の構成

5B - 021 - 07  -  00 - ▢▢▢△△△

①   ②        ③     ④     ⑤  ⑥

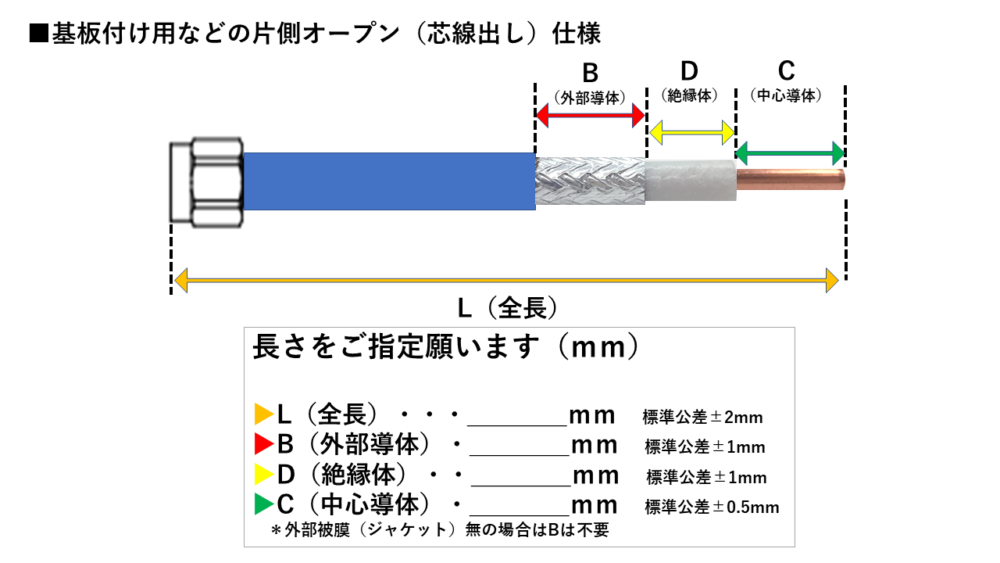

L… 全長(標準公差±2mm)    J… 外被(標準公差±2mm)

B… 外部導体(標準公差±1mm)  D… 絶縁体(標準公差±1mm)

C… 中心導体(標準公差±0.5mm)



5B 標準品
7B RoHs対応品
ケーブル種類 (セミフレキ、セミリジット、フレキ)
各種コネクタ

 SMA(P) SMA(J) SMA(J)4穴フランジ付き 2.92mm など

00(オープンエンド加工)
▢▢▢ ケーブル長さ(mm)
記入なし オープンエンド側 切り落としのみ
B 外部導体の長さ指定(mm)
D 絶縁体の長さ指定(mm)
C 芯線の長さ指定(mm)

【型式例1】5B-021、SMA(J)、全長100mm、切り落としのみ
    型式:5B-021-07-00-100

【型式例2】5B-021、SMA(J)、全長100mm、芯線2mm
    型式:5B-021-07-00-100C2

【型式例3】5B-030、SMA(P)、全長150mm、外部導体3mm、絶縁体3mm、芯線2mm
    型式:5B-030-18-00-150B3D3C2
