細径 047相当セミフレキ(Φ1.2~Φ1.5)   5B-050(外被無) / 5B-051(外被有)

ケーブル径0.047インチ相当 細いセミフレキケーブル
外径Φ1.2mm / Φ1.5mm
ハンドフォーミングケーブル(セミリジッド代替)
狭小部 配線用ケーブル
~26.5GHz
-35℃~+125℃

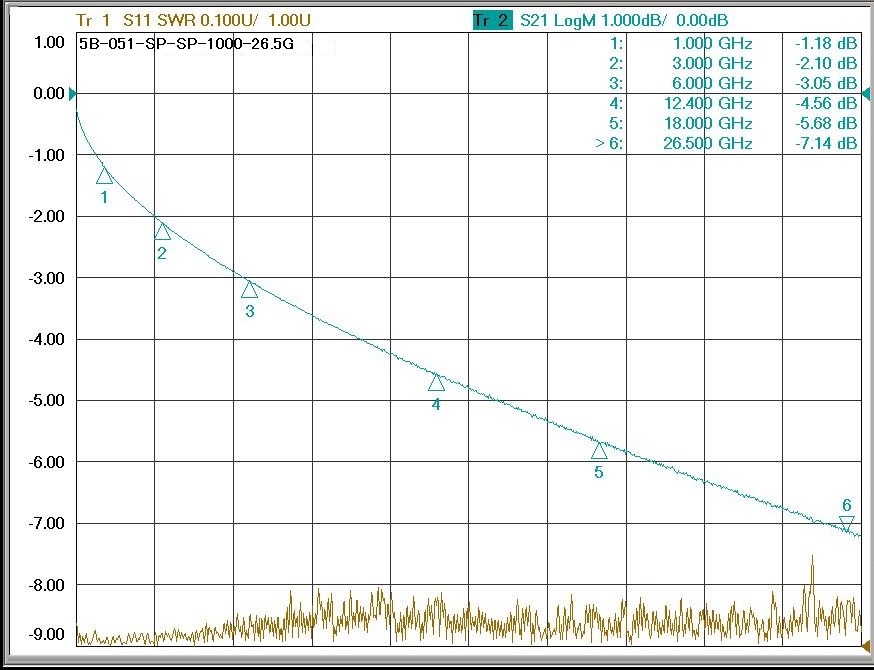

0.30dB/m(@1GHz)



SMA(P)-SMA(P) 1m
SMA(P)-SMA(P) 1m

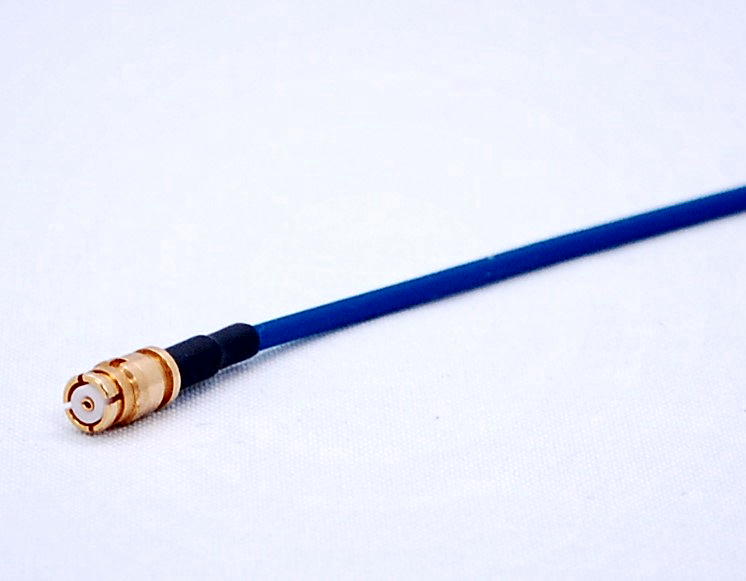

SMPケーブル
SMPケーブル



※RoHS対応品をご希望の場合は、7B-050、7B-051となります。

特長

  • Φ1.5mm外径で狭小配線に
  • セミリジットケーブルの置換でハンドフォーミングが可能
  • 周波数~26.5GHz対応

ケーブル仕様

  • 【外皮あり】5B-051   【外被なし】5B-050
  • 外形寸法 Φ1.45mm ETFE 青     Φ1.15mm
  • 中心導体  Φ0.29mm 銀メッキ銅被鋼 単線     Φ0.29mm 銀メッキ銅 単線
  • 外部導体 Φ1.15mm
       錫メッキ軟銅線+錫コーティング
         外部導体 Φ1.15mm
              錫メッキ軟銅線+錫コーティング
  • ~26.5GHz     ~26.5GHz

基板付け用などの片側オープン(芯線出し)仕様も承ります。

詳細はこちら

製品名の構成

5B - 051 -   SP  -  SJ - ▢▢▢▢ - △△

①   ②        ③       ④       ⑤         ⑥

5B 標準品
7B RoHs対応品
051 ケーブル種類 (被覆あり)Φ1.45
050 ケーブル種類 (被覆なし)Φ1.15

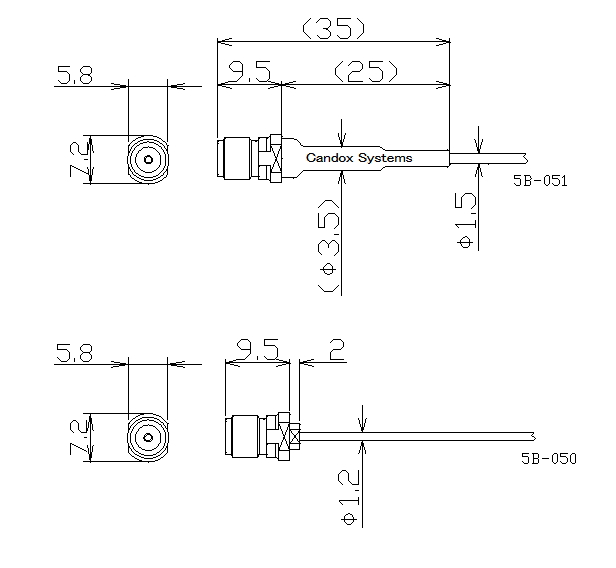

③④ SP SMA(P) ~18GHz(~26.5GHz ※)



5B-051…コネクタ首補強チューブあり

5B-050…コネクタ首補強チューブなし



SJ SMA(J)

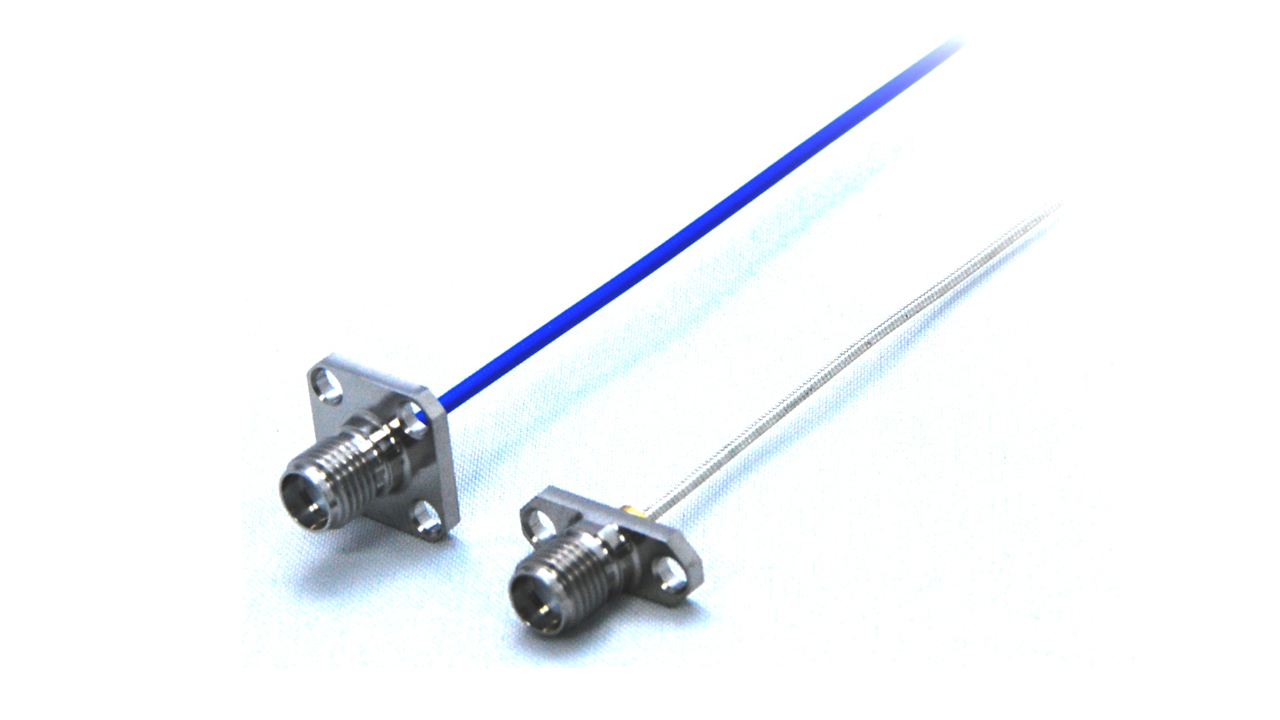

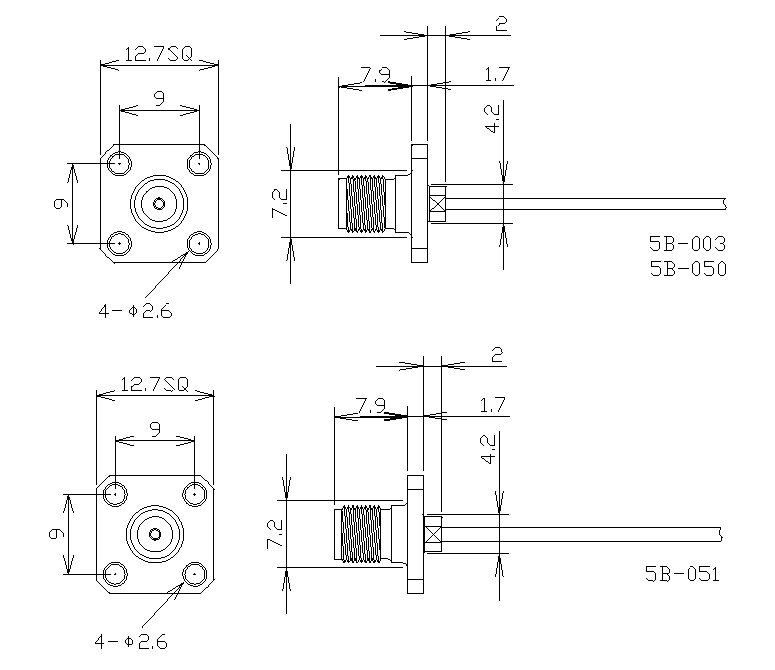

70 SMA(J) 4つ穴フランジ付き

ケーブルに関わらず、コネクタ首補強チューブなし

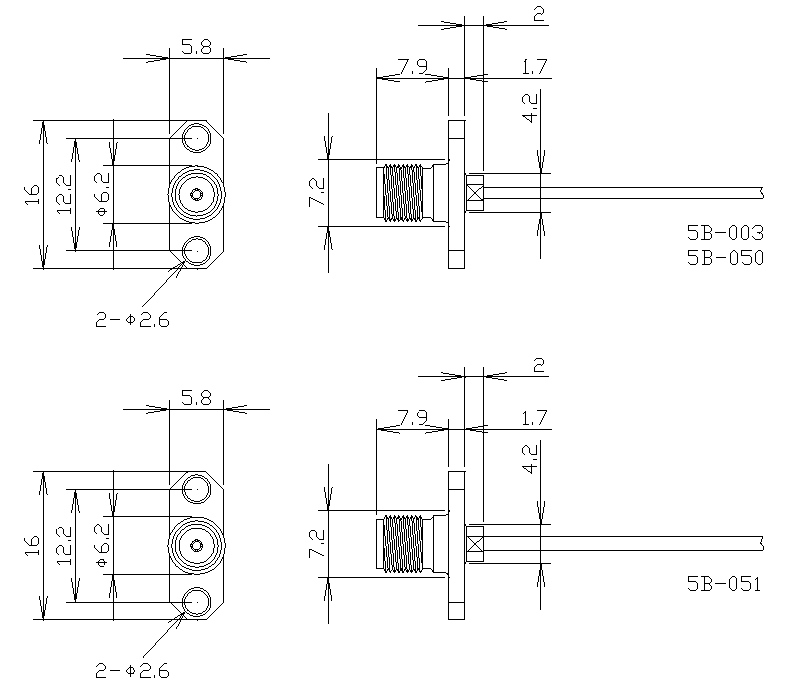

72 SMA(J) 2つ穴フランジ付き
75 2.92mm(P) 応相談
応相談 SMP 応相談
SMPM
▢▢▢▢ ケーブル長さ(mm)
記入なし 標準仕様
26.5G 周波数 ~26.5GHz上限  SMA(P)、SMA(J)のみ対応

※標準仕様の場合は⑥の記入は不要です。

★標準的な補強チューブの仕様です。

 取り付けあり、無しなどは、別途ご相談にて個別に対応致します。
