帯域を制限して小型化を実現しました
周波数帯域：4.0GHz、5.6GHz、8.4GHz、13.5GHz、18.0GHz
型式：5F-LP〇〇シリーズ
◆Model / 周波数帯域
5F-LP040 / 4GHz
5F-LP056 / 5.6GHz
5F-LP084 / 8.4GHz
5F-LP135 / 13.5GHz
5F-LP180 / 18GHz
【代表SPEC】

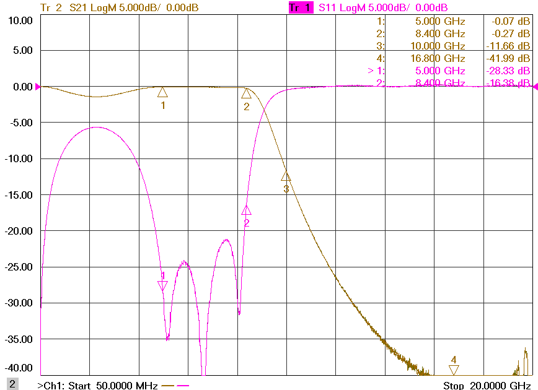

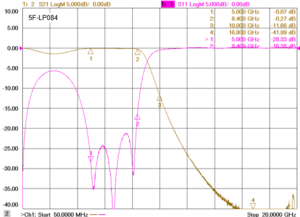

Model：5F-LP084
コネクタ SMA(P)-SMA(J)
リターンロス 14dB（5-8.4GHz）【VSWR1.50】
リップル 0.5dB（5-8.4GHz）
通過特性 15dB
【代表SPEC】

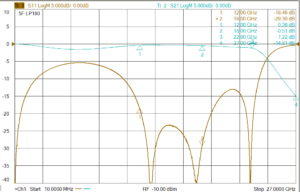

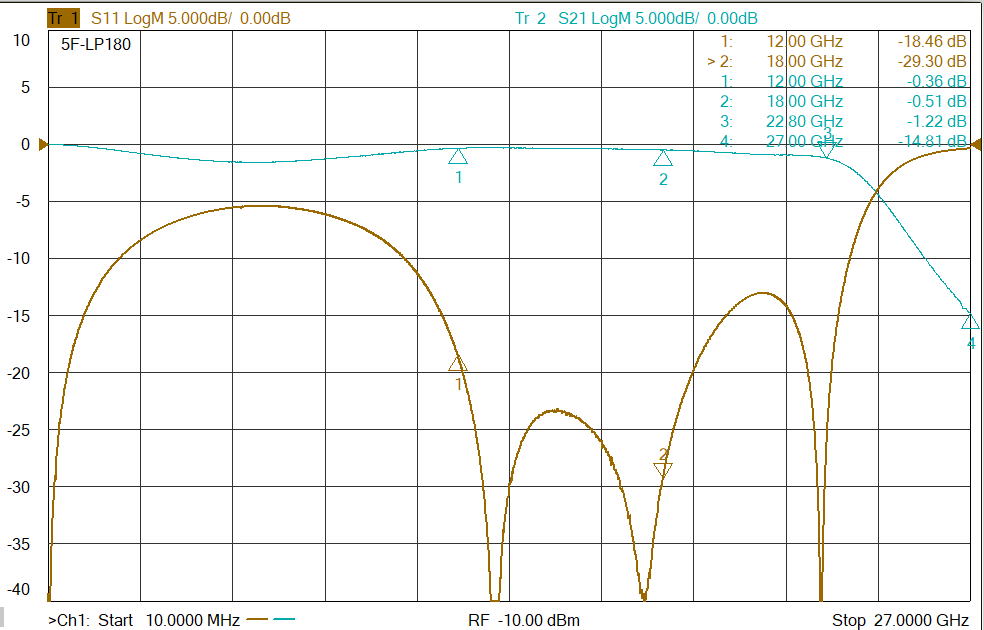

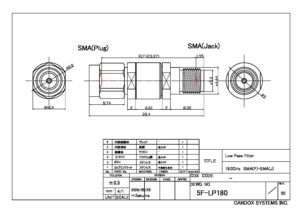

Model：5F-LP180
コネクタ SMA(P)-SMA(J)
リターンロス 14dB（12-18GHz）【VSWR1.50】
リップル 0.5dB（12-18GHz）
【参考】ハイパスフィルター（カスタム応相談）
周波数範囲 2.5GHz～7GHz
減衰量 78dB以上＠2.5GHz
5dB以上＠5GHz
5dB以上＠7GHz
VSWR 1.6以下
入力電力 Max.2W CW
