極細径 Φ1.3フレキ(U.FLコネクタ) 7B-070

Φ1.32mm 極細

U.FL、MHFコネクタに適合

細く柔軟性が良いので、狭小配線に最適

~6GHz(MAX)

-35℃~+125℃

I.L. 1.96dB/m@1GHz

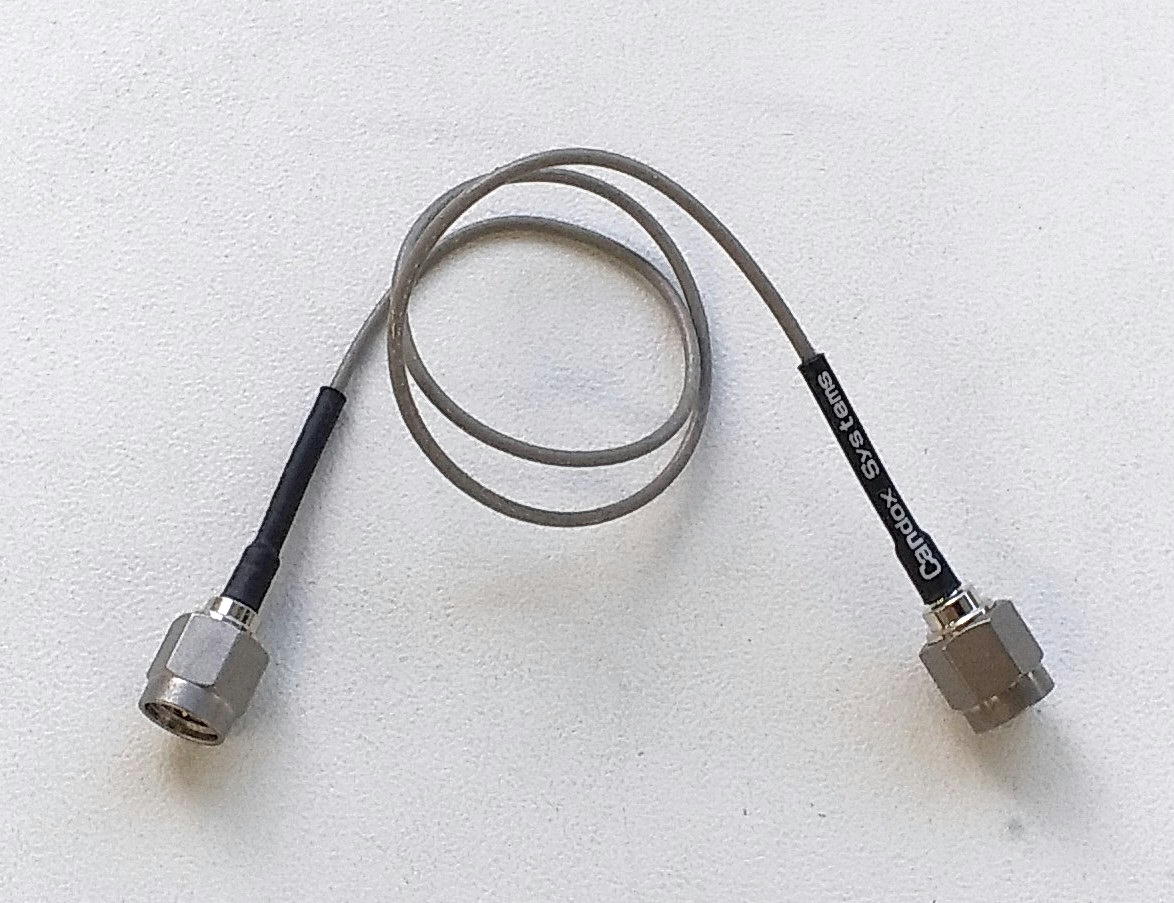

SMA-U.FLのカスタム長での製作を承ります。
SMA-MHFのカスタム長での製作を承ります。

※7B-070-・・・RoHS対応

 5B-070-・・・非RoHS対応

特徴

  • 1.96dB/m@1GHz
  • Φ1.3mm外径で狭小配線に
  • 周波数 ~6GHz(Max)

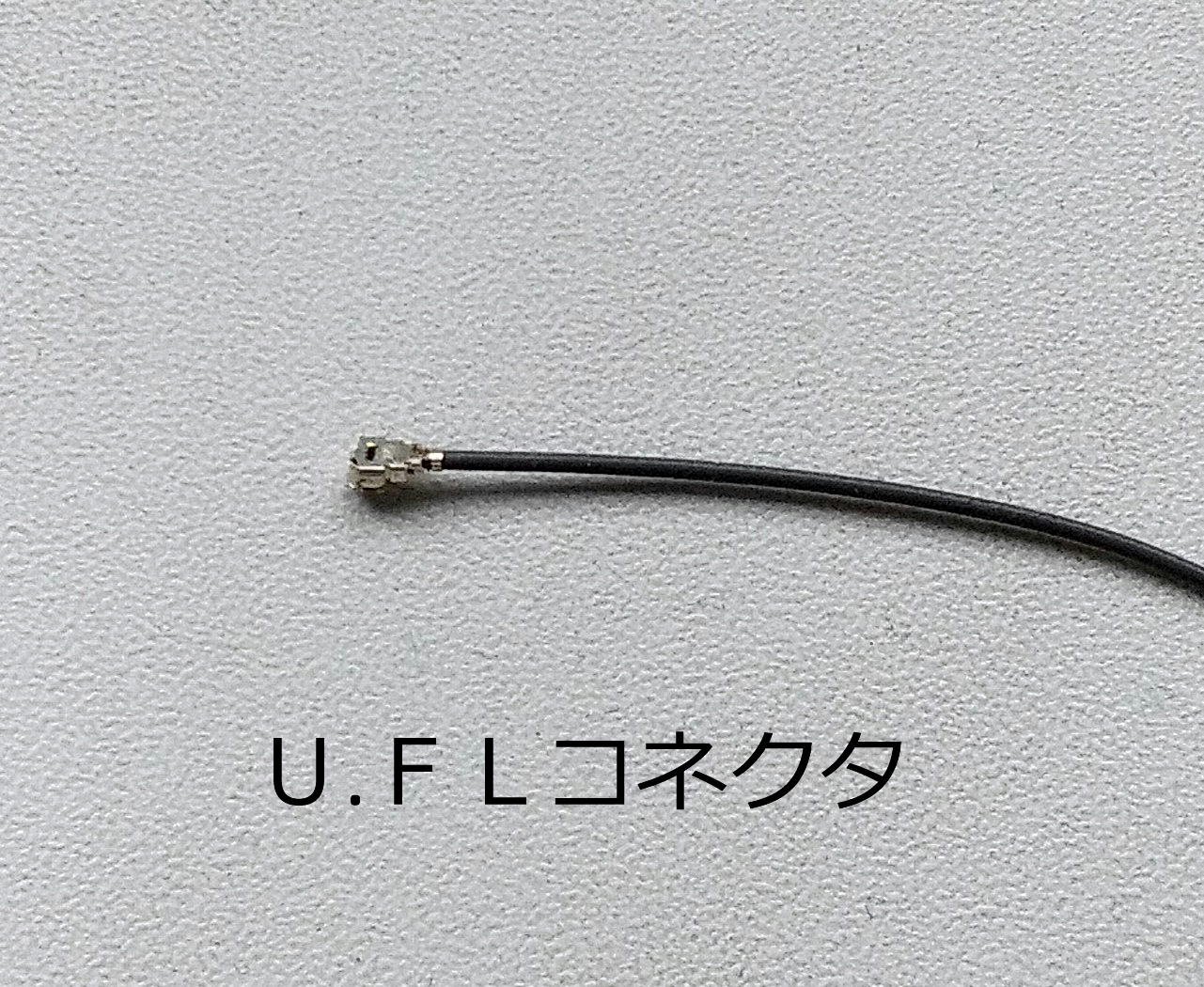

  • UFLコネクタに適合
  • 基板付け用、片側オープン(芯出し加工)などにも対応

ケーブル仕様(mm)

  • 外径Φ1.32
  • 外部材質FEP 灰
  • 中心導体Φ0.24 撚線
  • 外部導体2重編組シールド
  • 絶縁体Φ0.66 FEP
  • 最小曲げR内R14mm

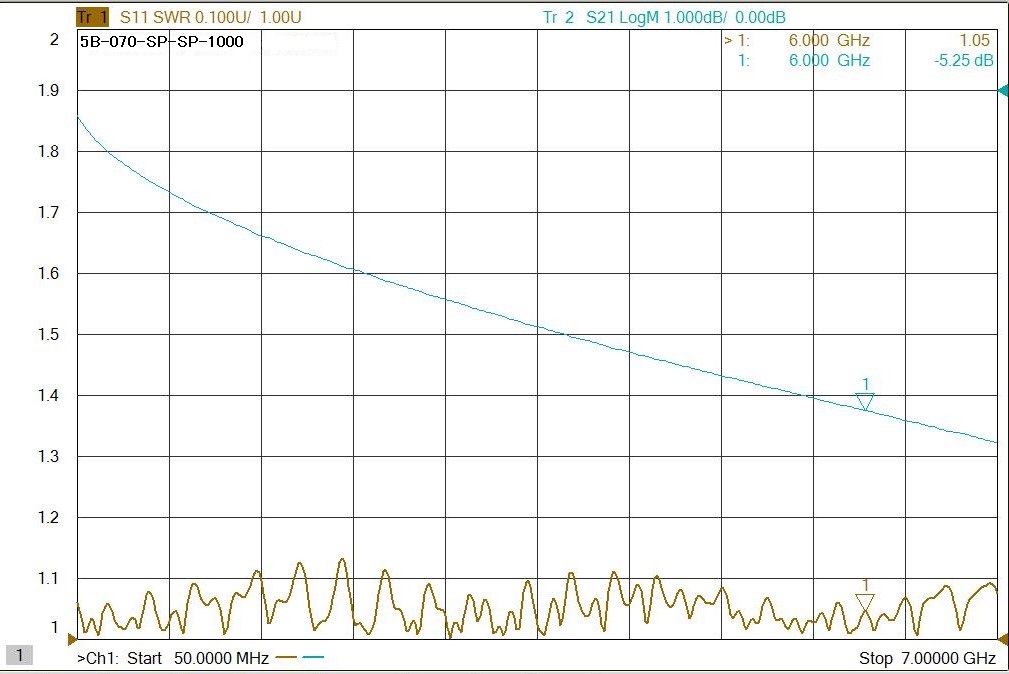

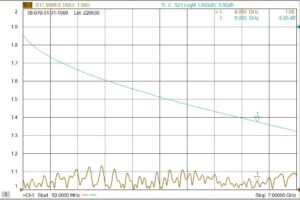

ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

7B-070よりも低ロスなケーブルは7B-08D

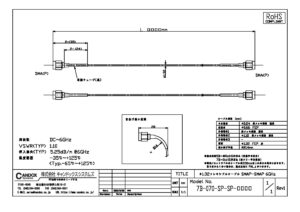

製品名の構成

7B - 070   - SP  - SJ  - ▢▢▢▢

①   ②         ③      ④       ⑤

5B 非RoHs対応品
7B RoHs対応品
070 ケーブル種類


SP SMA(P) ~6GHz
SJ SMA(J) ~6GHz
UFL U.FL(P) ~6GHz
MHF1 MHFⅠ ~6GHz
▢▢▢▢ ケーブル長さ(mm)
