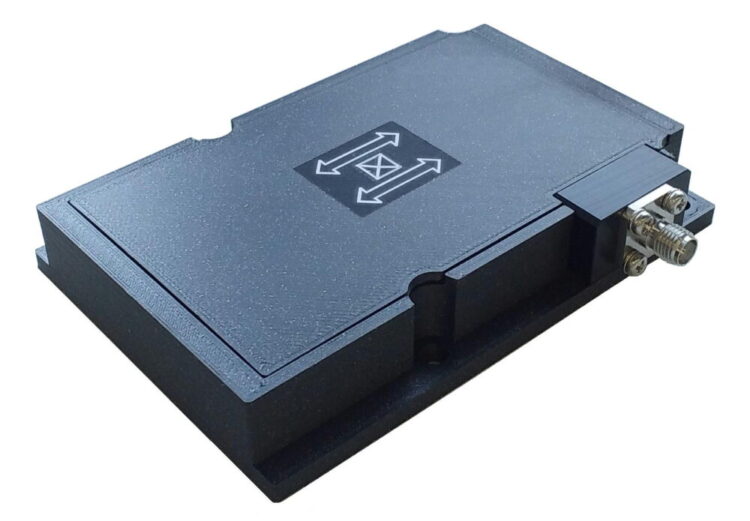

卓上シールドボックス内などで無線デバイスを近づけて送受信試験を行うことを目的としたアンテナカプラです。
比較的小型のシールドボックスでも使用できるように薄型の設計です。
2.4GHz帯と5GHz帯の2種類をご用意しました。
近距離測定用
無線デバイス評価用（ Wi-Fi ）
無線機器の送受信試験用
薄型設計
検査機器内組込み用
シールドボックス内での通信測定、治具として

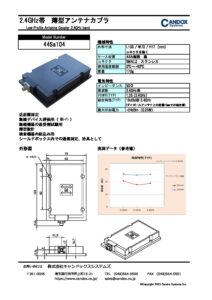

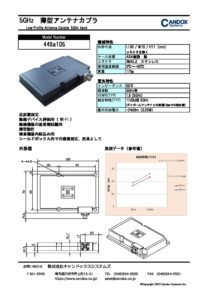

【Model】 44Sa104 (2.4GHz帯) 44Sa105 (5GHz帯)
- 【外形寸法】
L103 / W70 / H17 (mm)
L100 / W70 / H17 (mm) - 【ケース材質】
ASA樹脂 黒
ASA樹脂 黒 - 【コネクタ】
SMA(J)
SMA(J) - 【使用温度範囲】
0℃～+40℃
0℃～+40℃ - 【質量】
170g
175g - 【インピーダンス】
50Ω
50Ω - 【周波数】
2.4GHz帯
5GHz帯 - 【VSWR】
1.25 @2.4GHz typ.
1.8 @5GHz typ. - 【結合特性】
18dBd＠ 2.4GHz typ.
17dBd＠ 5GHz typ. - 【最大印加電力】
+24dBm（0.25W)
+24dBm（0.25W)
