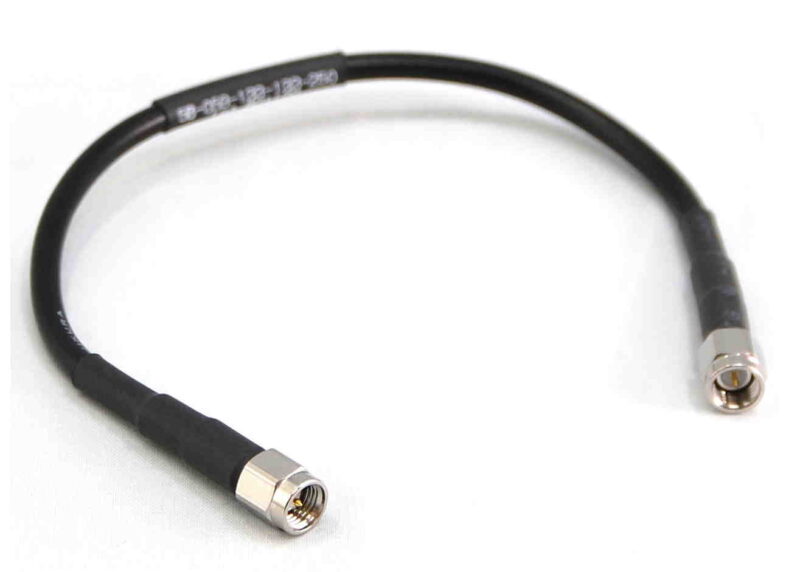

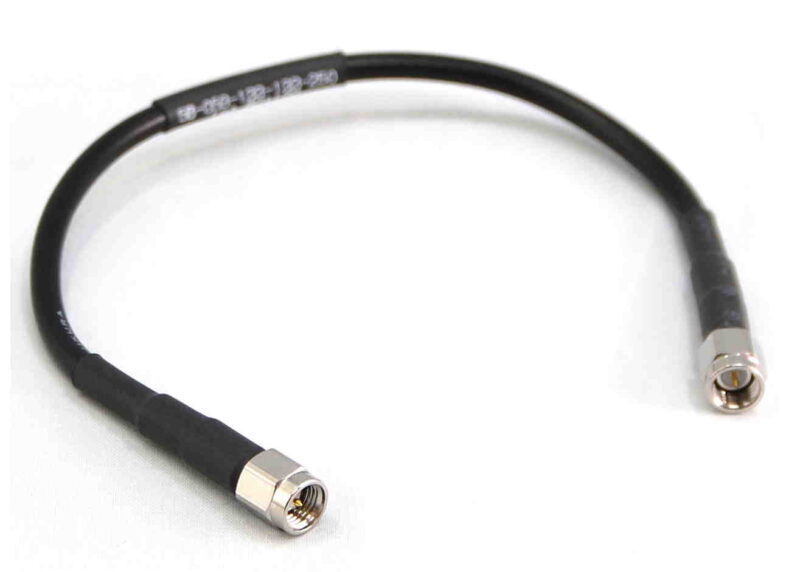

低ロス 2.5Dフレキ(Φ4) 7B-059

2重シールド フレキケーブル

2.5Dケーブル、外径Φ4.3mm

低ロス

安価で低ロスな配線用途に

~8GHz(MAX)

-35℃~+85℃

I.L. 0.49dB/m@1GHz

※7B-059-・・・RoHS対応

                      5B-059-・・・非RoHS対応

特徴

  • 0.49dB/m@1GHz
  • 6GHz標準  ~8GHz(Max)
  • ローコストでありながらも安定した伝送特性
  • SMA、Nコネクタ対応

ケーブル仕様(mm)

  • 外径Φ4.3
  • 外部材質PVC 黒
  • 中心導体Φ0.96 銅 撚線
  • 外部導体2重シールド
  • 絶縁体Φ2.6 発砲ポリエチレン
  • 最小曲げR内R20

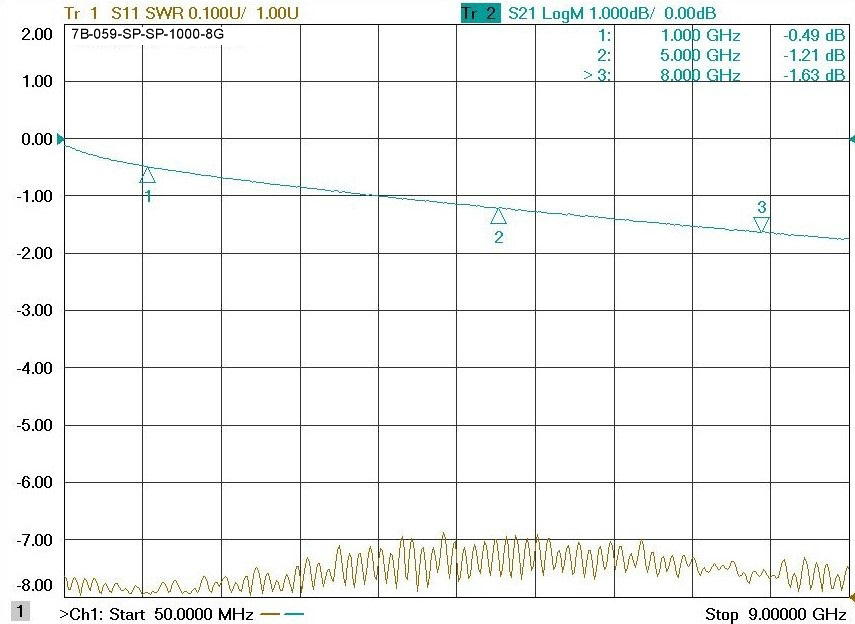

ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

7B-059よりも細く柔軟なケーブルは7B-008S

製品名の構成

7B - 059 -   SP -   SJ - ▢▢▢▢ - △△

①   ②      ③    ④      ⑤          ⑥

5B 非RoHs対応品
7B RoHs対応品
059 ケーブル種類

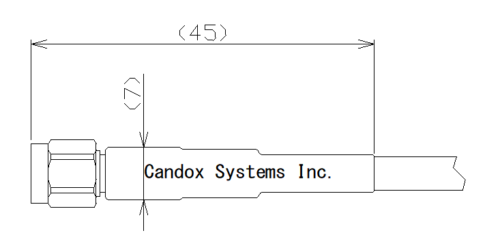

SP SMA(P) ~6GHz(~8GHz

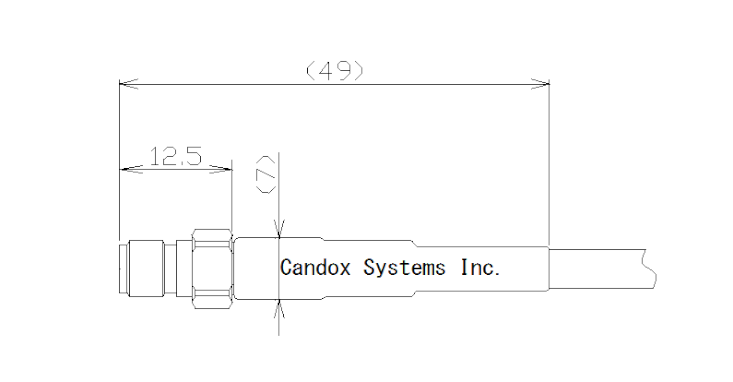

SJ SMA(J) ~6GHz(~8GHz

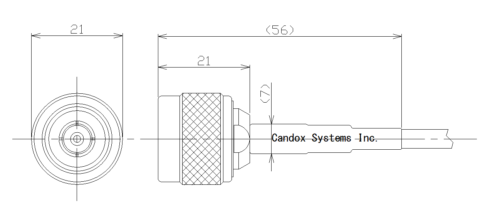

NP N(P) ~6GHz
カスタム応相談 BNC 応相談
□□□□ ケーブル長さ(mm)
記入なし 標準仕様 ~6GHz
8G 周波数 ~8GHz上限  SMAのみ

標準仕様の場合は⑥の記入は不要です。
