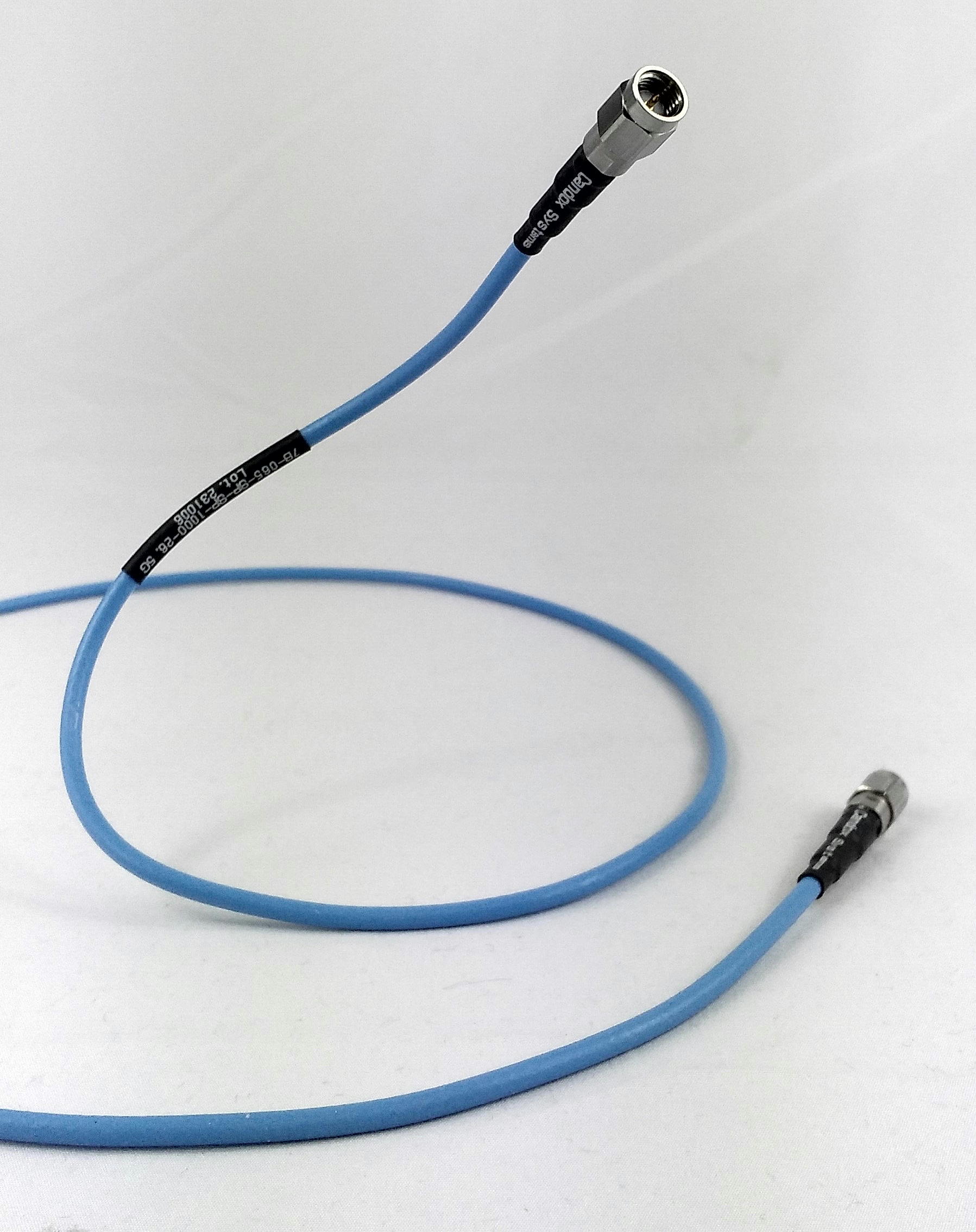

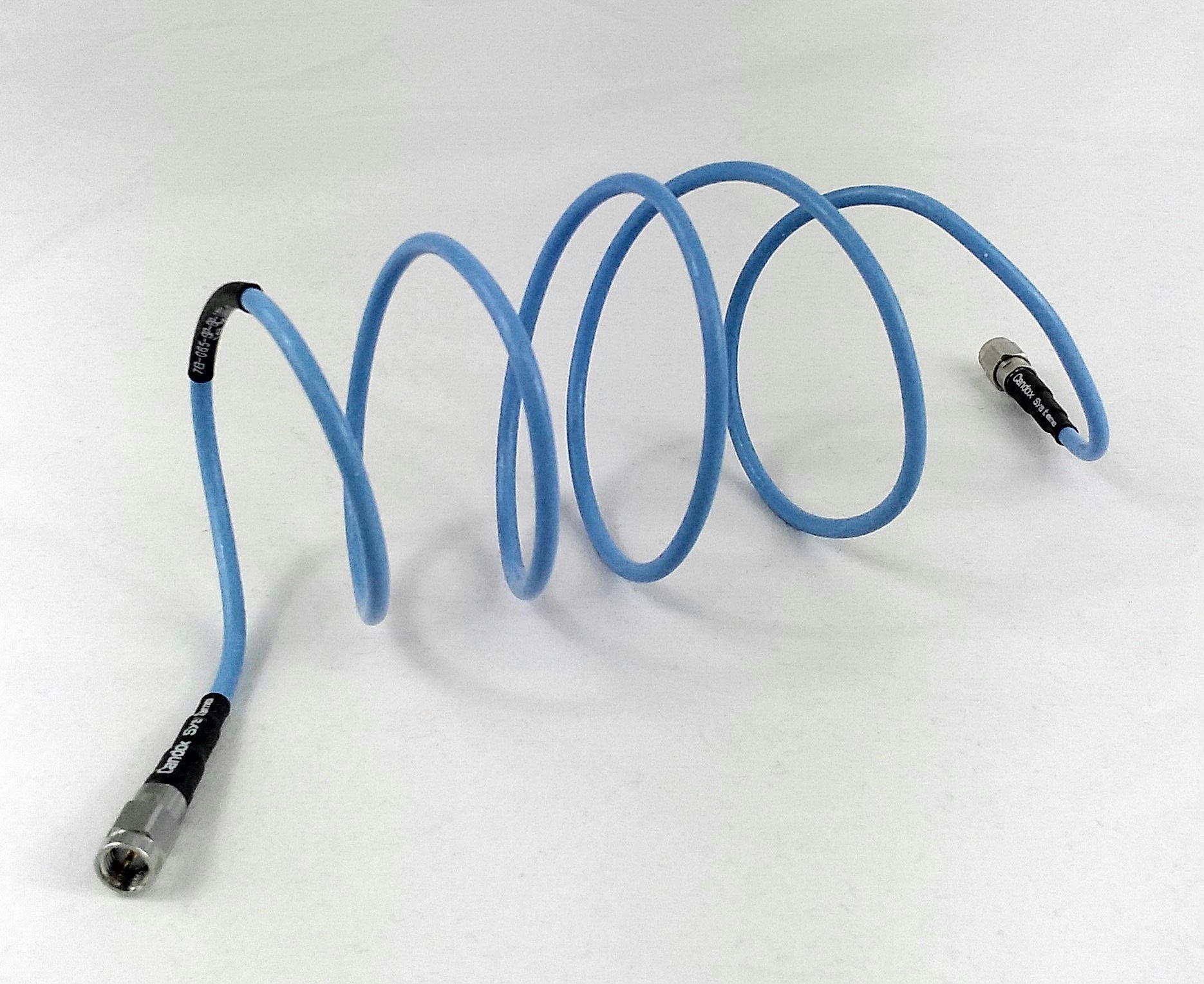

5B-065シリーズ （旧 5B-041シリーズ 後継品）
ケーブル径 Φ3.3mm
非常に柔らかく、低ロスなフレキシブルケーブル
コストパフォーマンスに優れた取り回しの良い測定用ケーブル
３重シールドタイプ
SMA、N、Kコネクタに対応（~40GHz)
測定から配線用途までオールマイティーにご使用頂けます。
40GHz(MAX)
-40℃～+125℃

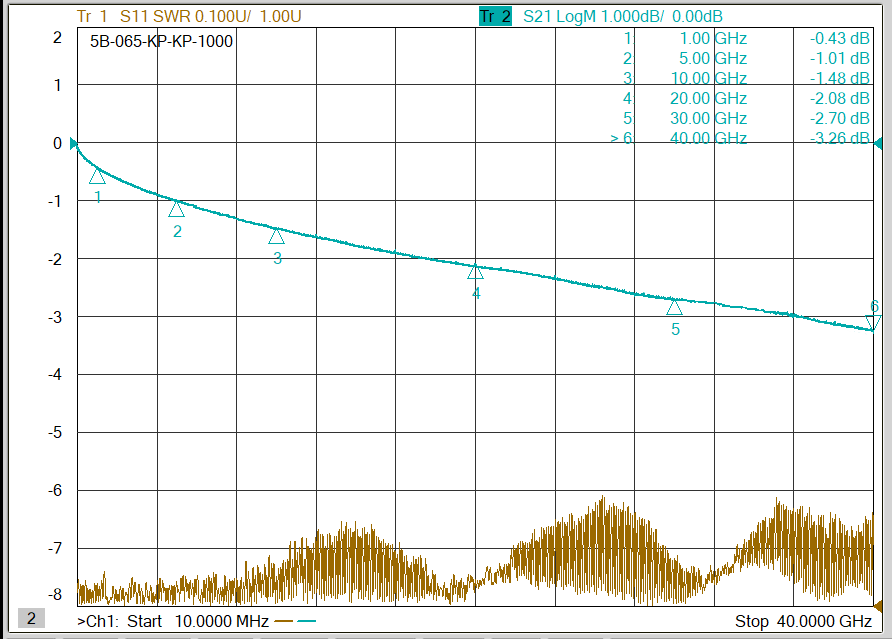

I.L. 0.43dB/m@1GHz
ステンレスチューブで補強したアーマード仕様あり（5B-065A）
※5B-065･･･非RoHS対応
7B-065･･･RoHS対応
新製品キャンペーン特価中

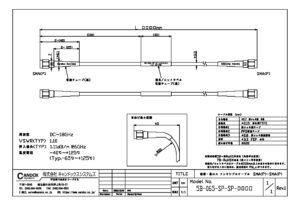

コネクタSMA(P)-SMA(P) 長さ1.0ｍ、1.5ｍ、2.0ｍの3種
￥10000～
5B-065シリーズは、旧5B-041の後継品です。
性能比較表はこちら
特徴
- 柔軟/低ロスケーブル
- ～40GHz(MAX)
- 3重シールド
ケーブル仕様（ｍｍ）
- 外径Φ3.3
- 外被材質FEP 水色
- 中心導体Φ0.7mm 銀メッキ銅 単線
- 外部導体3重シールド
- 誘電体Φ2.15 Microporous PTFE
- 最小曲げR内R20

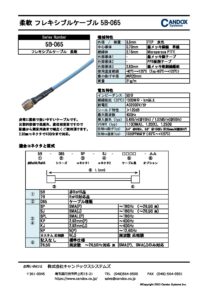

カタログ
製品名の構成

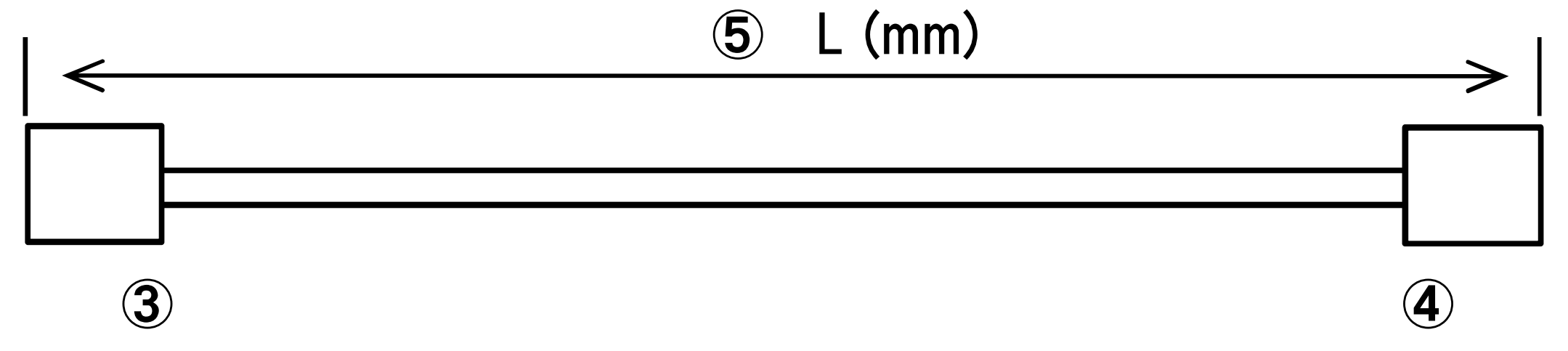

5B - 065 - SP - SJ - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥
| ① | 5B | 非RoHs対応品 | |
| 7B | RoHs対応品 | ||
| ② |
065 | 標準ケーブル | |
| 065A | アーマードケーブル（ステンレス補強ケーブル） | ||
| ③ ④ |

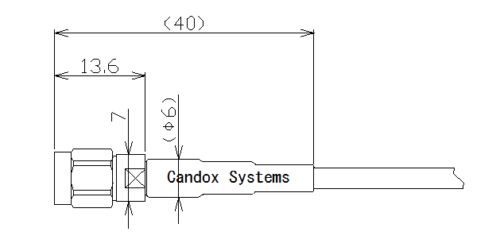

SP | SMA(P) | ～18GHz |

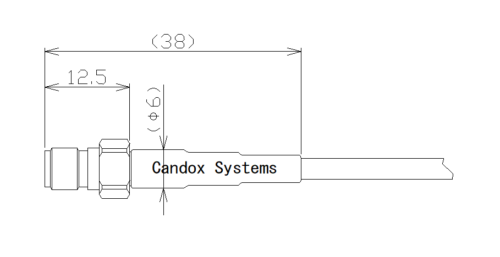

| SJ | SMA(J) | ～18GHz | |

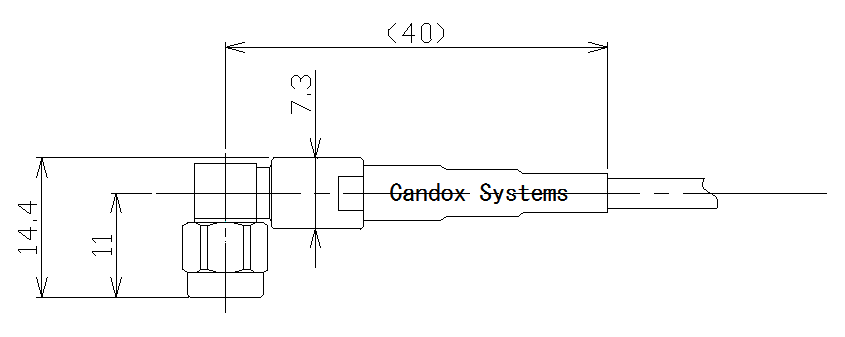

| SPL | SMA L(P) | ～18GHz | |

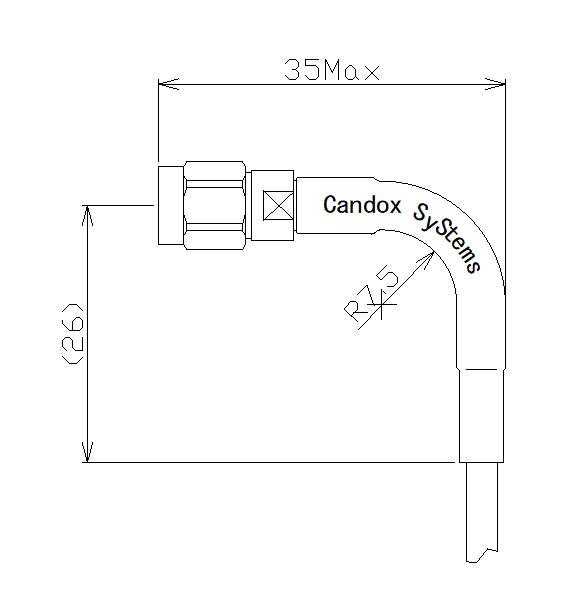

| SPSWP | SMA(P) 首元スイープ加工 | ～18GHz、～26.5GHz | |

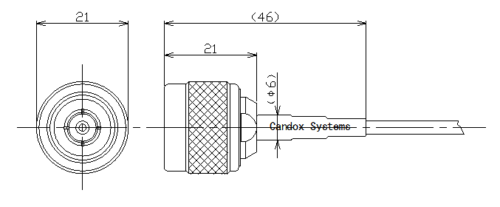

| NP | N(P) | ～12.4GHz | |
| KP | 2.92mm(P) | ～40GHz | |
| KJ | 2.92mm(J) | ～40GHz | |
| カスタム応相談 | N(J) | 応相談 | |
| ⑤ | □□□□ | ケーブル長さ(mm) | |
| ⑥ | 記入なし | 標準仕様 | SMA(～18GHz)、N(~12.4GHz) |
| 26.5G | 周波数 ~26.5GHz上限 | SMAのみに対応 | |
標準仕様の場合は⑥の記入は不要です。
